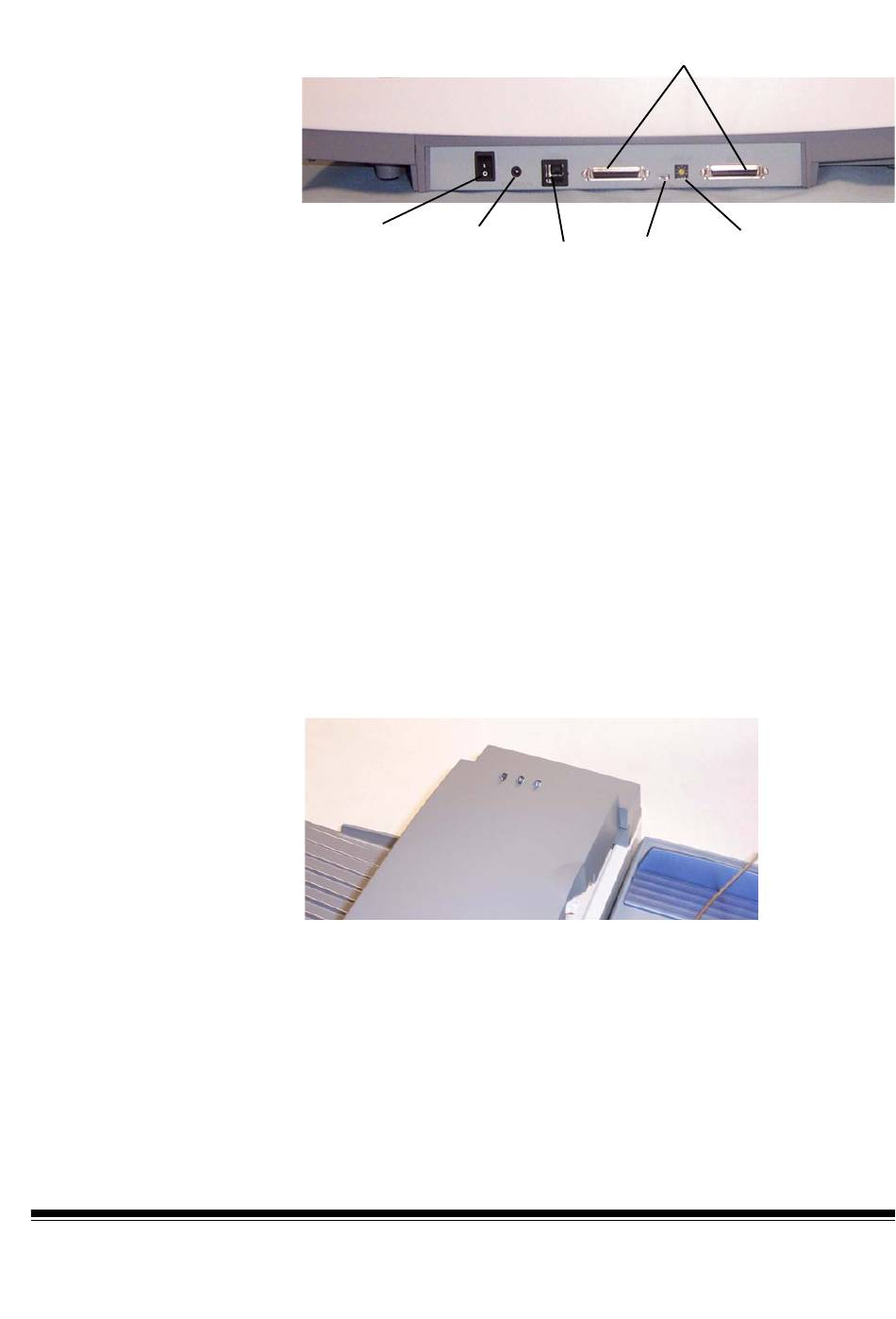

Vue arrière

Voyants lumineux

20
Interrupteur
Prise
marche/arrêt d'alimentation
Interrupteur marche/arrêt — Permet d'allumer et d'éteindre le scanner.
Prise d'alimentation — Permet de brancher le câble d'alimentation sur
le scanner.
Port USB — Relie le scanner à l'ordinateur.
Ports SCSI — Deux connecteurs SCSI haute densité à 50 broches
permettent d'établir des connexions SCSI avec le scanner.
Interrupteur de terminaison — Permet d'activer et de désactiver la
terminaison SCSI selon la position du scanner dans la chaîne SCSI.
Sélecteur d'ID SCSI — Permet d'associer un identificateur de
périphérique SCSI au scanner.
Le module d'alimentation automatique comporte trois voyants lumineux.
Quand vous allumez le scanner, les trois voyants s'éclairent un instant,
puis clignotent pendant les tests internes de l'appareil. Ces voyants
clignotent selon le code suivant :
Marche/arrêt (vert) — S'allume et reste allumé.
Prêt (vert)
• clignote pendant le préchauffage des lampes ;
• est allumé quand le scanner est prêt ;
• est éteint quand le scanner est en veille.
Erreur (rouge) — Est éclairé ou clignote en cas d'erreur.
REMARQUE : tous les voyants sont éteints quand le scanner est en
mode d'économie d'énergie Energy Star.
Ports SCSI
Interrupteur
Port USB
de terminaison
Sélecteur
d'ID SCSI
A-61527_fr Mai 2006
