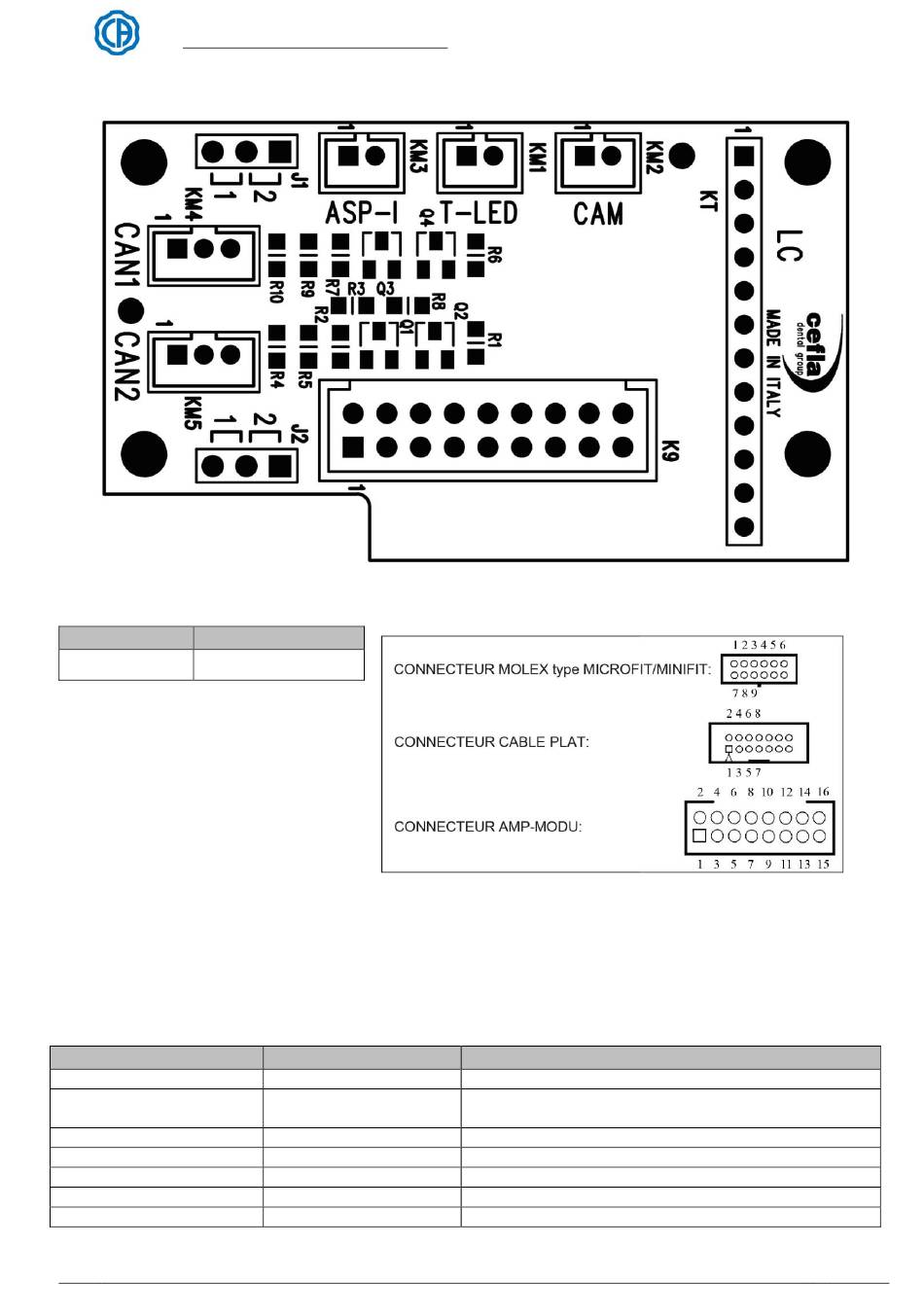

7.5. CARTE TABLETTE ASSISTANTE (CODE 97660688)

1. ALIMENTATIONS CARTE
CONNECTEUR
K9 (pin : 2 - 9) 12 VDC - 0 VDC
2. DESCRIPTION DES FONCTIONS
La carte code 97660688 est utile pour le :
- branchement du clavier assistante ;
- branchement des microrupteurs des instruments installés sur la tablette assistante ;
- branchement et gestion des actionneurs des canules d'aspiration.
3. CONNECTEURS
CONNECTEUR
K9
KM1
KM2
KM3
KM4
KM5
KT
FR
TENSION
TYPE
AMP-MODU
JST
JST
JST
JST
JST
STRIP-LINE
SCHEMAS PLATINES
MANUEL TECHNIQUE – PUMA ELI R / PUMA ELI A R
DESCRIPTION
Connexion à la carte groupe hydrique.
Connexion microrupteur pièce à main lampe à polymériser T
Led.
Connexion microrupteur pièce à main caméra ID CAM.
Connexion microrupteur tire-salive hydraulique.
Connexion microrupteur canule 1 aspiration.
Connexion microrupteur canule 2 aspiration.
Connexion clavier assistante.
