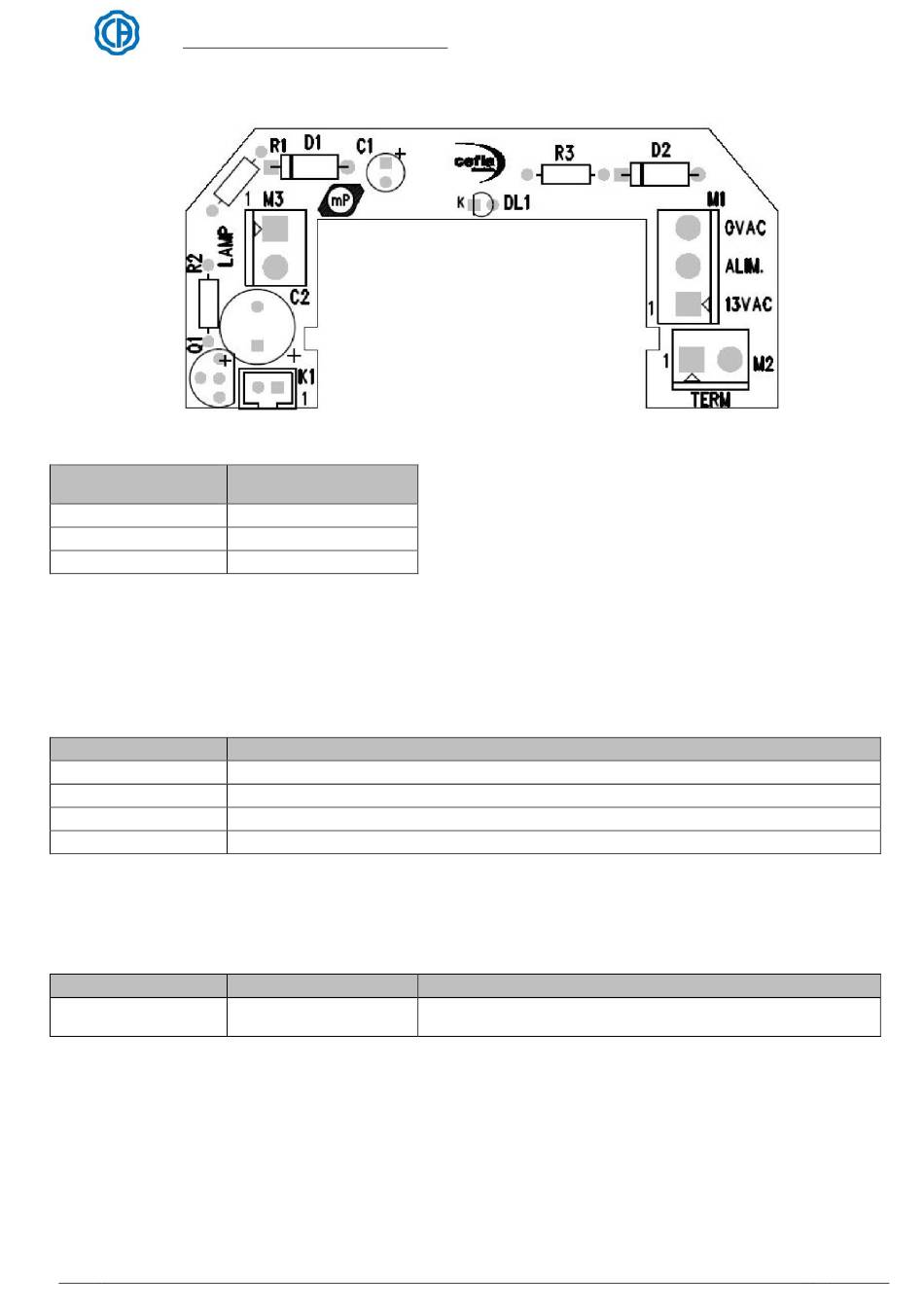

10.10. CARTE CONTROLE LAMPE VENUS (CODE 97660428)

1. ALIMENTATIONS CARTE
BARRETTE DE
CONNEXION
M1 (pin : 3)
M1 (pin : 2)
M1 (pin : 1)
2. DESCRIPTION DES FONCTIONS
- Génère les 18VDC pour le ventilateur de refroidissement.
- Alimente le ventilateur de refroidissement.
- Alimente l'ampoule (12VAC / 9VAC).
- Éteint la lampe en cas de déclenchement du capteur de température.
3. CONNECTEURS
CONNECTEUR
M1
M2
M3
K1
4. RELAIS (NON PRÉSENTS).
5. FUSIBLES (NON PRÉSENTS).
6. DEL
DEL
DL1
7. PONTETS (NON PRÉSENTS).
8. ÉTALONNAGES (NON PRÉSENTS).
FR
TENSION
0 VAC
9 VAC
12 VAC
ENTRÉE ALIMENTATION
ENTRÉE SIGNAL THERMIQUE
SORTIE AMPOULE
SORTIE ALIMENTATION VENTILATEUR DE REFROIDISSEMENT – 18VDC
COULEUR
VERTE
MANUEL TECHNIQUE – PUMA ELI R / PUMA ELI A R
DESCRIPTION
Si allumée, signale la présence de l'alimentation pour le ventilateur
de refroidissement – 18VDC.
LAMPE
DESCRIPTION
189
