CASTELLINI PUMA ELI R Manuel Technique page 85

2. DESCRIPTION DES FONCTIONS
La carte génère les tensions suivantes en courant continu :
- 32 VDC (tension non stabilisée) : pour l'alimentation des contrôles des instruments et des électrovannes groupe
hydrique.
- 24 VDC (tension stabilisée) : pour les alimentations de la lampe à polymériser T LED, du relais (RL4) pour la lampe
scialytique, des relais (RL1 - RL3) pour l'aspiration, du relais (RL2) pour la sonnette et de l'électrovanne générale
pilote qui sert à activer les vannes qui fournissent l'air et l'eau à l'unité de soins.
- 12 VDC (tension stabilisée) : pour l'alimentation de la partie numérique de l'unité de soins.
La carte distribue les tensions suivantes en courant alterné :
- 24 VACI pour le groupe hydrique, le fauteuil et l'hygiène.
- 24 VACR pour la tablette praticien.
- 9/12/18 VAC pour la lampe scialytique.
La carte commande et contrôle l'alimentateur Multimédia et effectue la fonction d'interface pour les raccordements
CAN BUS de la carte fauteuil (code 97661080), de la carte groupe hydrique (code 97661124), de la carte tablette
praticien (code 97661081), de la carte pédale et d'un accessoire externe USB/CAN.
3. CONNECTEURS
CONNECTEUR
K1
KAL1
KAL2
KAL3
KAL5
KCAN
KCB1
KCB2
KCB3
KCB5
KEG
KF1
KMU
KPE
KSA
FR
TYPE
MINIFIT Sortie alimentation (230/115/100 VAC) fauteuil.
MINIFIT Sortie alimentations pour le groupe hydrique.
MINIFIT Sortie alimentations pour la tablette praticien.
MOLEX MICROFIT Sortie alimentations et signaux pour le fauteuil.
MOLEX MICROFIT Inutilisé.
IEEE Sortie connexion « Dental Unit Tester ».
JST Connexion CAN BUS groupe hydrique (carte code 97661124).
JST Connexion CAN BUS tablette praticien (carte code 97661534).
JST Connexion CAN BUS fauteuil (carte code 97660725).
JST Inutilisé.
Sortie alimentation (24 VDC) pour l'électrovanne générale pilote.
MOLEX MICROFIT
FASTON Branchement de mise à la terre.
AMP-MODU Connexion alimentateur écran/workstation.
JST Sortie alimentation (12 VDC)/signaux CAN BUS pour la pédale.

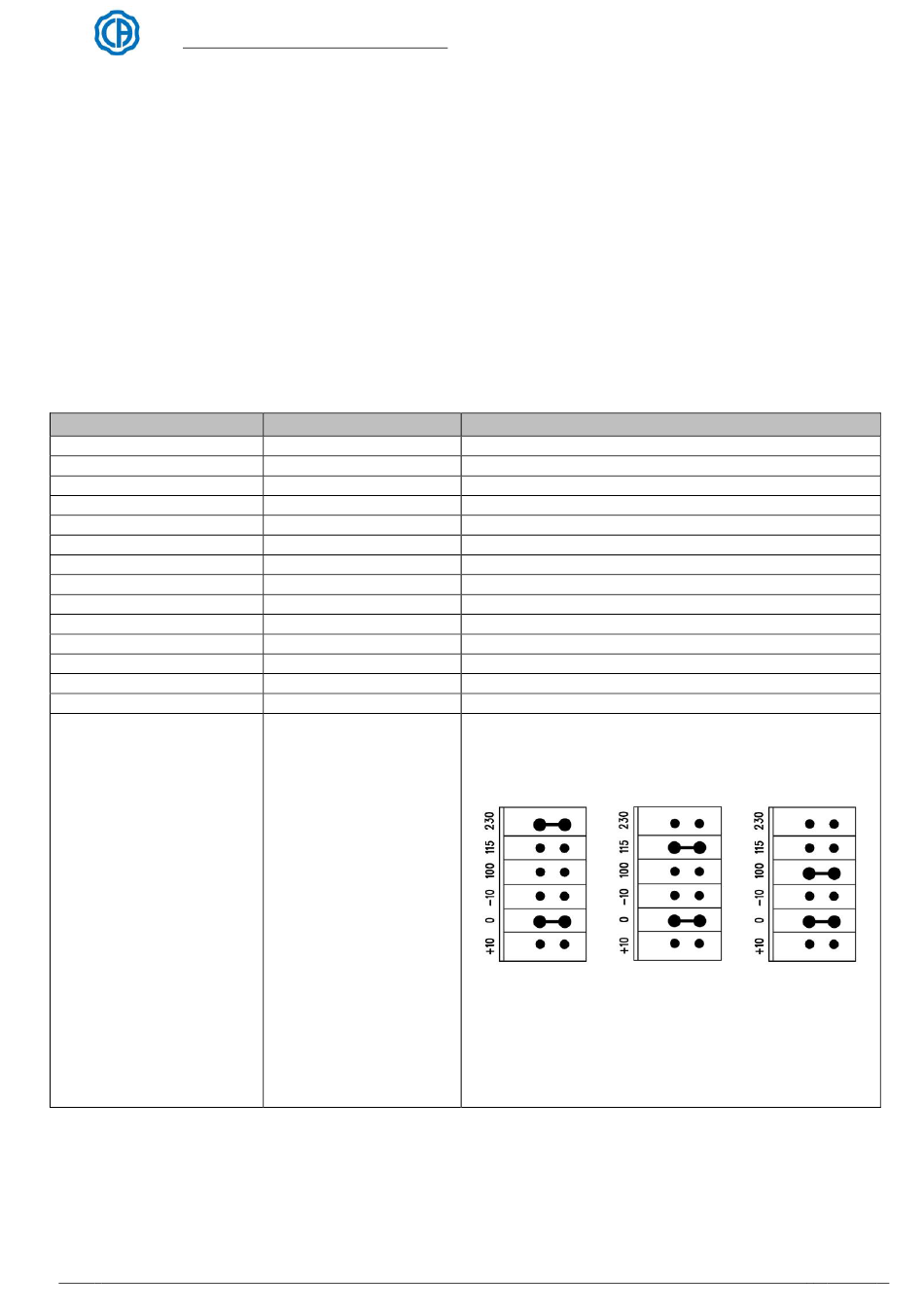

Sélecteur alimentation entrée transformateur (230/115/110 VAC) :
AMP
- Contrôler la valeur de la tension d'alimentation de l'unité de
- Avec valeur de tension trop basse, déplacer le pontet,
- Avec valeur de tension trop élevée, déplacer le pontet,
SCHEMAS PLATINES
MANUEL TECHNIQUE – PUMA ELI R / PUMA ELI A R
DESCRIPTION
230 VAC 115 VAC
Fusible F2 : Fusible F2 : T10A-
T6,3A-250V 250V
soins (M2 : L - N), qui doit être de 230/115/110 (±10 %)
Vac :
situé sur le 0V du connecteur KSA, sur le –10V.
situé sur le 0V du connecteur KSA, sur le +10V.
100 VAC
Fusible F2 : T10A-
250V
