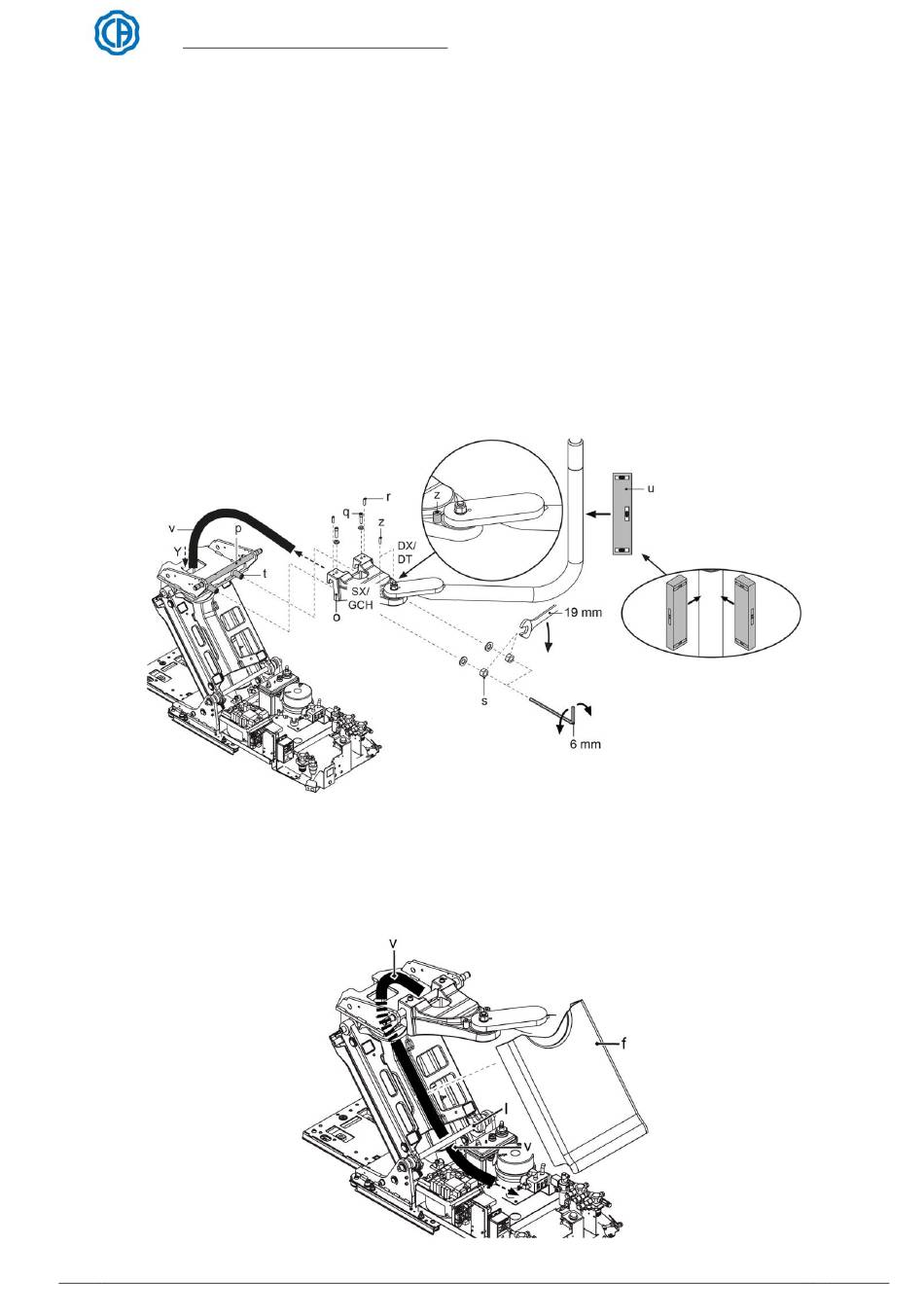

- Vérifier que les 2 orifices du pivot (p) du fauteuil sont bien à la position verticale ; si ce n'est pas le cas il faut
les orienter correctement.
- Placer le support (o) de l'unité de soins sur le pivot (p) du fauteuil et positionner le groupe tuyaux/câbles (v) au-
dessus du siège.
- Visser le matériau suivant fourni avec l'équipement :
- les deux vis TCEI-M8x45 (q) de fixation dans le support (o), sans les serrer (utiliser une clé Allen de 6 mm) ;
- les deux écrous M12 (s) dans les vis (t) de réglage correspondantes placées sur le fauteuil, sans les serrer ;
- les deux vis sans tête EI-M8x25 (r) de réglage dans le support (o) (utiliser une clé Allen de 4 mm).
- Mise à niveau tablette praticien : placer un niveau (u) au point indiqué sur la fig. 23 et agir sur les deux vis (t) et sur
les deux vis sans tête (r) de réglage.
- Serrer les deux vis (q) et les deux écrous (s).
- Insérer la goupille cylindrique D=8X50 M6 (z) de butée de la rotation, fournie avec l'équipement, dans l'orifice droit
(DRT) ou gauche (GCHE) en fonction de la version de l'unité de soins.
- Introduire le groupe tuyaux/câbles (v) dans l'orifice (Y) du siège et les faire descendre le long du pantographe du
fauteuil (fig. 24).
Fig.23
- Faire passer le groupe tuyaux/câbles (v) sous le pivot (l) d'actionnement du pantographe.
- Remonter le carter supérieur (f) du pantographe démonté précédemment.
Fig.24
