2.20. REGLAGE DU RESSORT DU BRAS OSCILLANT

- Extraire le pivot de rotation (a).
- Extraire le bras oscillant (b) de son support (c), en faisant attention que le ressort (d) ne s'échappe pas de son
logement.
Réglage bras oscillant :
- Pour augmenter la force de retour du bras oscillant (b), déplacer le terminal (e) du ressort (d) dans un orifice ayant
un numéro supérieur.
- Pour réduire la force de retour du bras oscillant (b), déplacer le terminal (e) du ressort (d) dans un orifice ayant un
numéro inférieur.
- Introduire le bras oscillant (b) dans son support (c).
- Introduire le pivot de rotation (a) dans son logement.

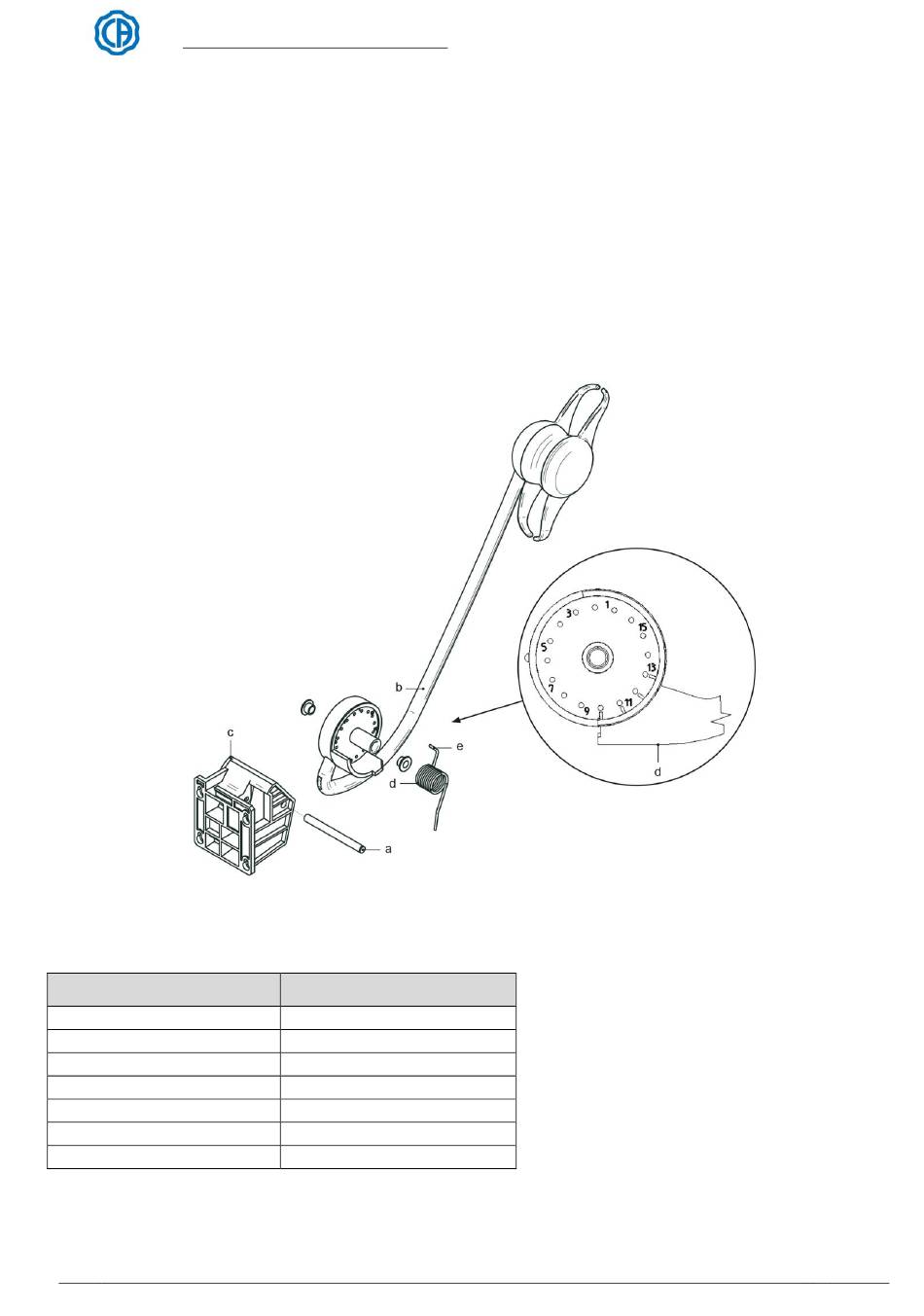

Fig.50
POSITION DE CHARGEMENT DES RESSORTS DU BRAS
Type d'instrument
Détartreur (EMS/SATELEC)
Détartreur (CASTELLINI)
Seringue
Turbine
Caméra
Lampe à polymériser
Micromoteur
FR INSTALLATION ET RÉGLAGES MÉCANIQUES DE L'UNITÉ DE SOINS
OSCILLANT
Position de précharge
4
8
8
8
8
11
14
