MANUEL TECHNIQUE – PUMA ELI R / PUMA ELI A R

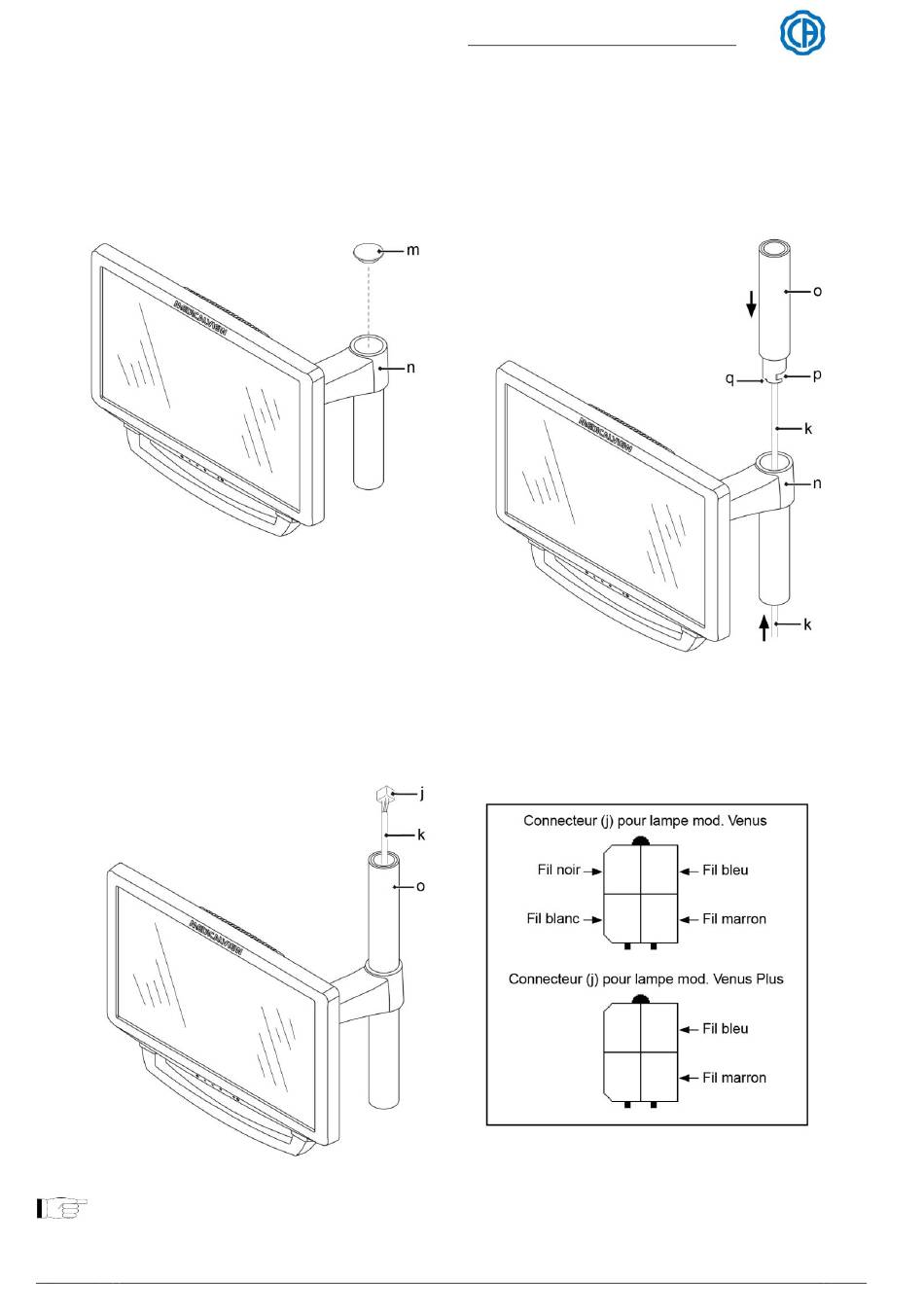

- Enlever le bouchon (m) du support (n) de l'écran.
- Faire monter le câble (k) d'alimentation de la lampe à l'aide d'un câble guide.
- Introduire la potence de la lampe (o), fournie en dotation, dans le support (n) de l'écran :
1) Introduire les câbles de l'écran dans l'orifice spécialement prévu à cet effet (p) de la potence de la lampe (o).
2) Introduire l'entaille (q) de la potence de la lampe (o) dans la vis sans tête de butée de rotation située à l'intérieur du
support (n).
Fig.9
- Introduire les fils du câble (k) d'alimentation de la lampe dans le connecteur (j) qui avait été précédemment enlevé.
- Installer la lampe scialytique sur la potence (o).
Fig.11
NOTE : Après avoir installé l'écran, il convient de faire les opérations suivantes :
- autoréglage de l'écran et du volume (voir le manuel d'utilisation) ;
- réglage de l'écran tactile sur l'écran TOUCH SCREEN (voir le manuel d'utilisation).
66
INSTALLATION ET RÉGLAGES MÉCANIQUES MULTIMÉDIA
Fig.10
