10.3.2. MONTAGE LAMPE VERSION EN PLAFONNIER (VENUS PLUS CL/VENUS PLUS CL-L)
ATTENTION !
- Avant l'installation, un technicien spécialisé devra effectuer un contrôle de l'immobilité de la
structure portante sur laquelle on souhaite installer la lampe et délivrer au client une
déclaration signée relative à la faisabilité de l'installation du système lampe à plafonnier
dans l'environnement souhaité.
Les indications législatives et les réglementations dans le domaine de la construction
locales en vigueur devront être respectées.
- Choisir un système de fixation adapté aux caractéristiques du plafond et capable de résister
à une force de déchirement de 75 Kg appliquée individuellement à chacun des 5 points de
fixation.
Si le plafond est en ciment ou en brique pleine, utiliser les chevilles fournies.
- BRANCHEMENTS ÉLECTRIQUES :
L'installation doit être équipée d'une mise à la terre conforme à la réglementation I.E.C. - US
National Electrical Code et C.E.I..
En Italie, elle doit être réalisée conformément aux normes I.E.C. 60364-7-710, qui prescrivent
le montage en amont de l'installation d'un interrupteur différentiel ayant les caractéristiques
suivantes :
- portée contacts : 250V - 6A (Courbe C) conformément aux normes I.E.C. 60898-1 et I.E.C.
60947-2 ;
- sensibilité différentielle : 0,03A.
Alimentation : 3x1,5 mm². La couleur des 3 conducteurs doit correspondre aux prescriptions
des normes (ligne MARRON, neutre BLEU, terre de protection JAUNE/VERT).
PRÉCAUTION : Le câble d'alimentation de la lampe Venus Plus CL/CL-L doit être
indépendant de l'installation d'éclairage au « néon » du cabinet dentaire.
- Pour sectionner l'alimentation à l'appareillage, installer un interrupteur à une position
facilement accessible à l'opérateur. L'interrupteur d'alimentation bipolaire doit présenter
une distance entre les contacts d'au moins 3 mm (comme requis par la norme I.E.C. 60601-
1), une capacité des contacts de 250V - 6A et être conforme aux normes I.E.C. 61058-1,
60447 et 60601-1.
- INSTALLATION : l'installation de l'unité doit exclusivement être réalisée par un technicien
qualifié, conformément aux instructions de montage mécanique et électrique définies par la
suite.
- Avant de procéder à l'installation, s'assurer que l'interrupteur général du cabinet est bien
coupé.
Montage fixation à plafonnier version CL
Pour monter la fixation lampe à plafonnier procéder de la manière suivante :

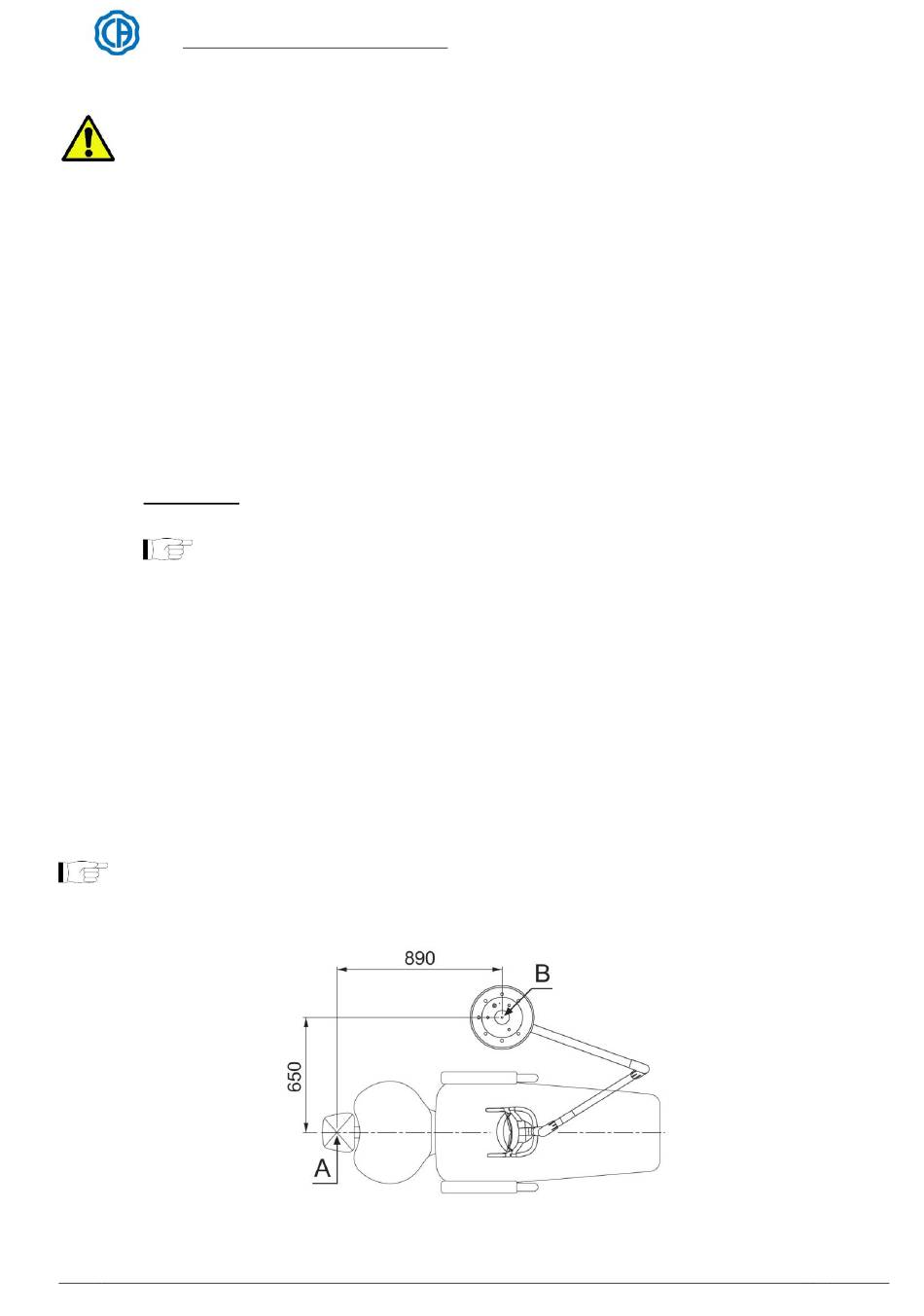

- Déterminer le point initial de fixation (B) en se référant au point (A) relatif au centre de la têtière (voir figure).
REMARQUE : la cote de positionnement (A) relative à la têtière doit être effectuée avec le fauteuil
complètement abaissé, avec le dossier à l'horizontale et la têtière complètement rentrée dans le
dossier.
Fig.1
FR
MANUEL TECHNIQUE – PUMA ELI R / PUMA ELI A R
LAMPE
169
