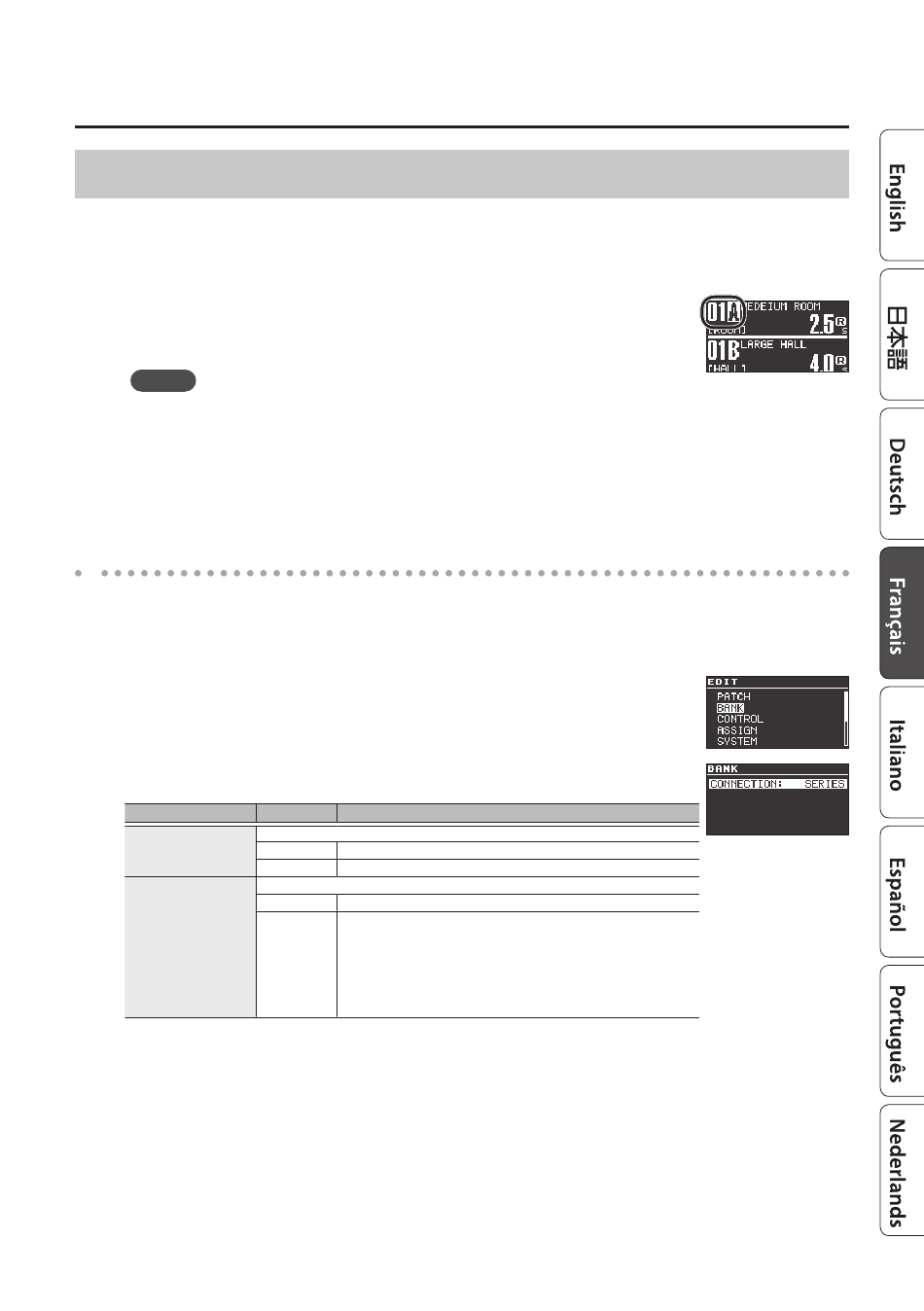

Utilisation simultanée de deux patchs (mode simulation)
Si FSW MODE est réglé sur « A/B SIMUL », vous pouvez utiliser les deux patchs A et B
simultanément (mode simulation).
1
Réglez FSW MODE sur « A/B SIMUL » (p. 20).
2
Appuyez sur le sélecteur éteint [A] ou [B] pour allumer les deux.
Vous pouvez désormais utiliser deux patchs simultanément.
MÉMO
5 Le patch sélectionné dans l'écran (sélectionné à l'aide des boutons [ I ] [ H ]) est le patch que
votre modification affectera.
5 Le sélecteur TAP/CTL (p. 8) et le réglage du commutateur au pied externe (p. 22)
s'appliquent à la fois aux patchs A et B.
L'état allumé/clignote du sélecteur [TAP/CTL] suit le réglage du patch sélectionné à l'écran.
Réglages du mode simulation (BANK)
Cette section explique comment spécifier le mode de connexion et de sortie des patchs A et B en
mode simulation.
1
Appuyez sur le bouton [EDIT].
Utilisez les boutons [ H ] [ I ] pour sélectionner « BANK », puis
2
appuyez sur le bouton [EDIT].
Utilisez les boutons [ H ] [ I ] pour sélectionner un paramètre, et
3
utilisez la commande [TIME/VALUE] pour modifier la valeur.
Paramètre
CONNECTION
OUTPUT MODE (*1)
*1 : S'affiche si CONNEXION est réglé sur « PARALLEL ».
4
Appuyez sur le bouton [EXIT] pour revenir à l'écran supérieur.
Valeur
Définition
Permet de spécifier le mode de connexion des patchs A et B.
Les patchs A et B sont connectés en série, dans l'ordre A 0 B.
SERIES
PARALLEL
Les patchs A et B sont connectés en parallèle.
Spécifie le mode de sortie du son depuis les prises OUTPUT A/MONO et B.
MIX
Les patchs A et B sont mélangés et envoyés.
Le son entré sur la prise INPUT A/MONO est transmis via le patch
A et envoyé à la prise OUTPUT A/MONO.
Le son entré sur la prise INPUT B est transmis via le patch B et
A/B
envoyé à la prise OUTPUT B.
* Si OUTPUT (p. 18) est réglé sur « A:DIR B:EFX », les patchs A et
B sont mélangés et envoyés.
Fonctions pratiques
Patch sélectionné
21
