RÉGULATEUR EAGLEHAWK NX – INSTRUCTIONS D'INSTALLATION ET DE MISE EN SERVICE

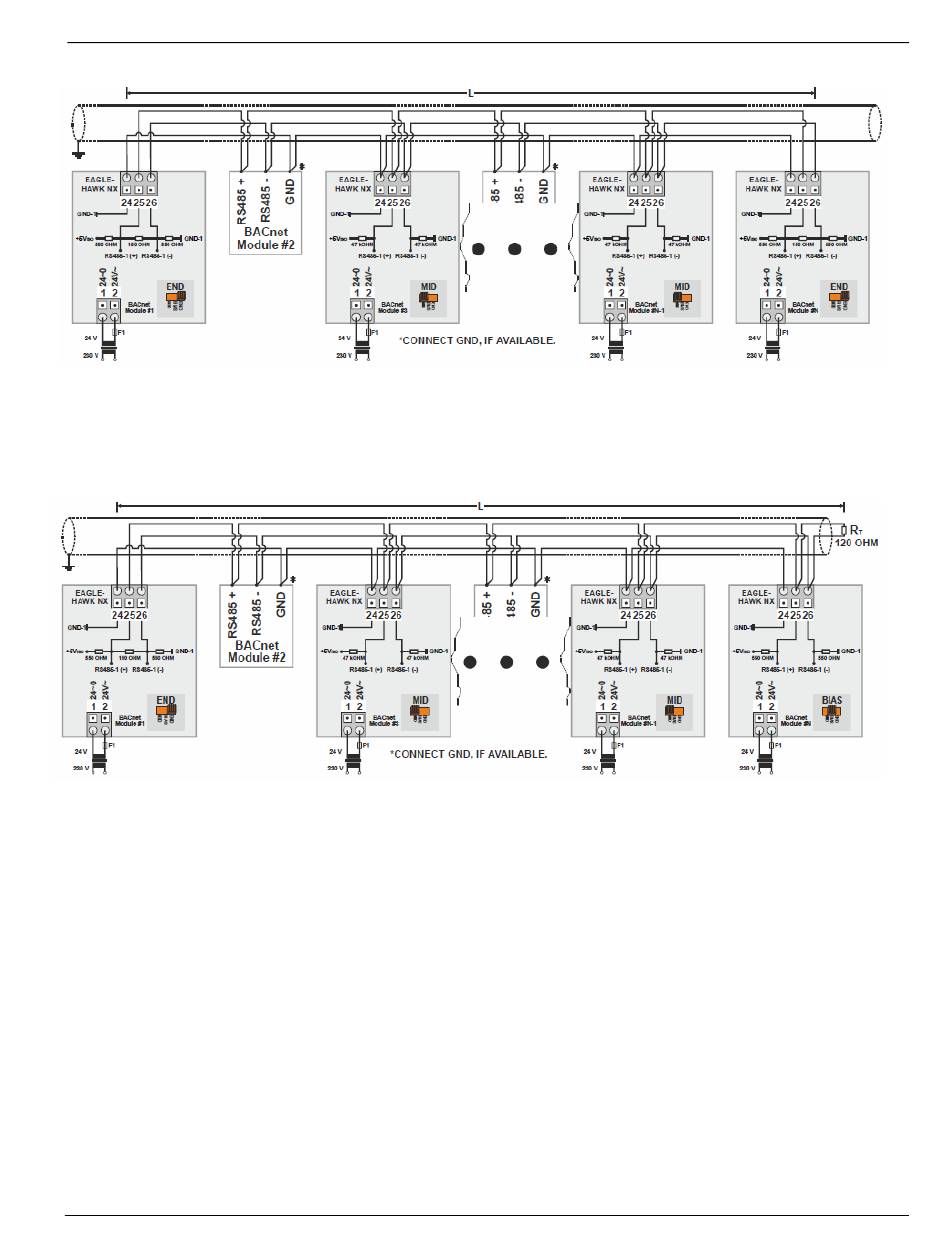

Exemple 2 : plusieurs régulateurs EAGLEHAWK NX et modules BACnet connectés
Fig. 45. Connexion de plusieurs régulateurs EAGLEHAWK NX via leur interface
Exemple 3 : plusieurs contrôleurs EAGLEHAWK NX et modules BACnet connectés (avec
résistance de terminaison insérée)
Fig. 46. Connexion de plusieurs régulateurs EAGLEHAWK NX via leur interface
La résistance de terminaison doit être insérée directement dans les bornes du dernier module BACnet MS/TP (dans cet exemple, il
s'agit du régulateur EAGLEHAWK NX d'extrême droite, dont le commutateur à glissière à 3 positions est réglé sur la position « BIAS »).
RS485-1 à un bus BACnet MS/TP
RS485-1 à un bus BACnet MS/TP
39 FR1Z-1039GE51 R0718
