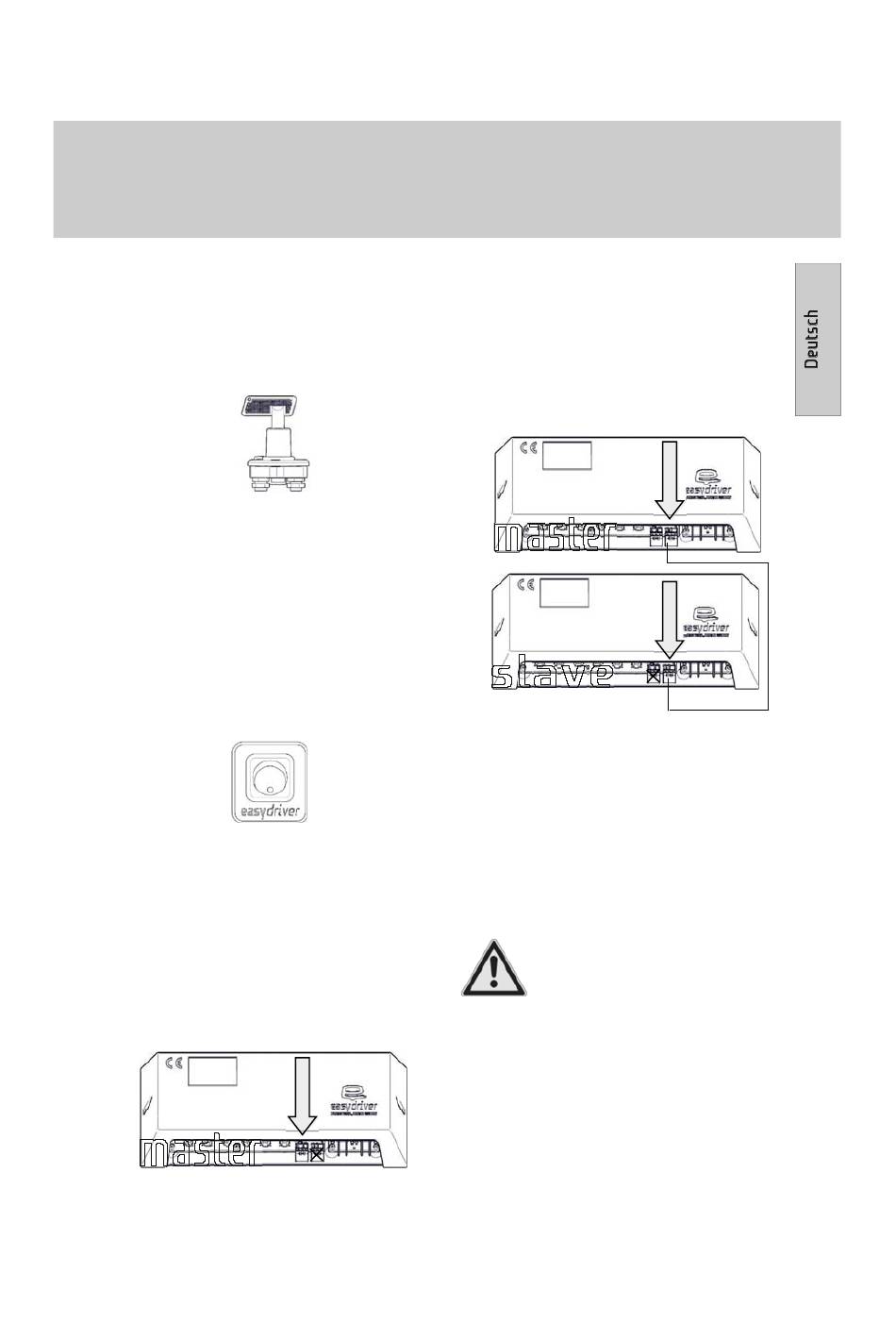

6. Installation Elektrik
E4
Anschluss Hauptschalter
Bei der Verwendung der REICH MPP-Batterie (Mobility
Power Pack) wird der Hauptschalter in der Batterielei-
tung nicht benötigt. Das MPP besitzt einen separaten
Hauptschalter.
easydriver active 2.8:
Der mitgelieferte Hauptschalter wird in die rote Batte-
rie-Plus-Leitung (+) montiert. Dieser muss von außen
gut zugänglich sein. Zu empfehlen ist eine Platzierung
im Bereich der Eingangstür oder einer Staukastenklap-
pe. Schlagen Sie die mitgelieferten M10 Ringkabel-
schuhe mit einer entsprechenden Zange an die gekürz-
ten, abisolierten Leitungen an. Befestigen Sie die Ring-
ösen an den Hauptschalter. Die beiden einzelnen roten
Leitungen für die Basisstationen werden zusammen an
eine Seite des Hauptschalters angeschlossen. An die
andere Seite des Hauptschalters wird die Leitung mit
der integrierten Sicherung angeschlossen.
easydriver active 3.1:
Der easydriver active 3.1 wird mit einem beleuchteten
Fernschalter ausgeliefert. Dieser ist vorzugsweise im
Bereich der Eingangstür anzubringen.
Für den Schalter wird eine Bohrung mit 25mm Durch-
messer benötigt. Führen Sie den Platinen-Stecker mit
dem Kabel von vorne durch diese Bohrung. Drücken Sie
den Schalter fest in das Bohrloch. Klebend Sie den
Doming-Aufkleber über den Schalter. Verlegen Sie das
Kabel zur Master-Basisstation. Achten Sie darauf,
dass das Kabel nicht geknickt wird. Stecken Sie den
Leiterplatten-Stecker auf die Master-Basisstation wie
im Bild angegeben.
Verbinden Sie nun beide Basisstationen mit dem mit-
gelieferten
Stecker mit dem linken Kabelabgang wird an die Mas-
ter-Basisstation angeschlossen, der Leiterplatten-
Stecker mit dem mittleren Kabelabgang wird an die
Slave-Basisstation angeschlossen.
Kontrollieren Sie ob alle Kabel sauber, fest und ohne
Reibstellen verlegt und sicher befestigt sind.
E5
Basisstation
Führen Sie das Antennenkabel aus dem Gehäusedeckel,
montieren Sie danach den Gehäusedeckel.
E6
Anschluss Batterie
Schließen Sie nun die Batterie-Kabel an die Batterie an.
Die Elektroinstallation ist damit abgeschlossen.
Verbindungskabel.
Der
Leiterplatten-
Vertauschen Sie keinesfalls den Plus (+)
und Minus (-) Anschluss der Span-
nungsversorgung!
