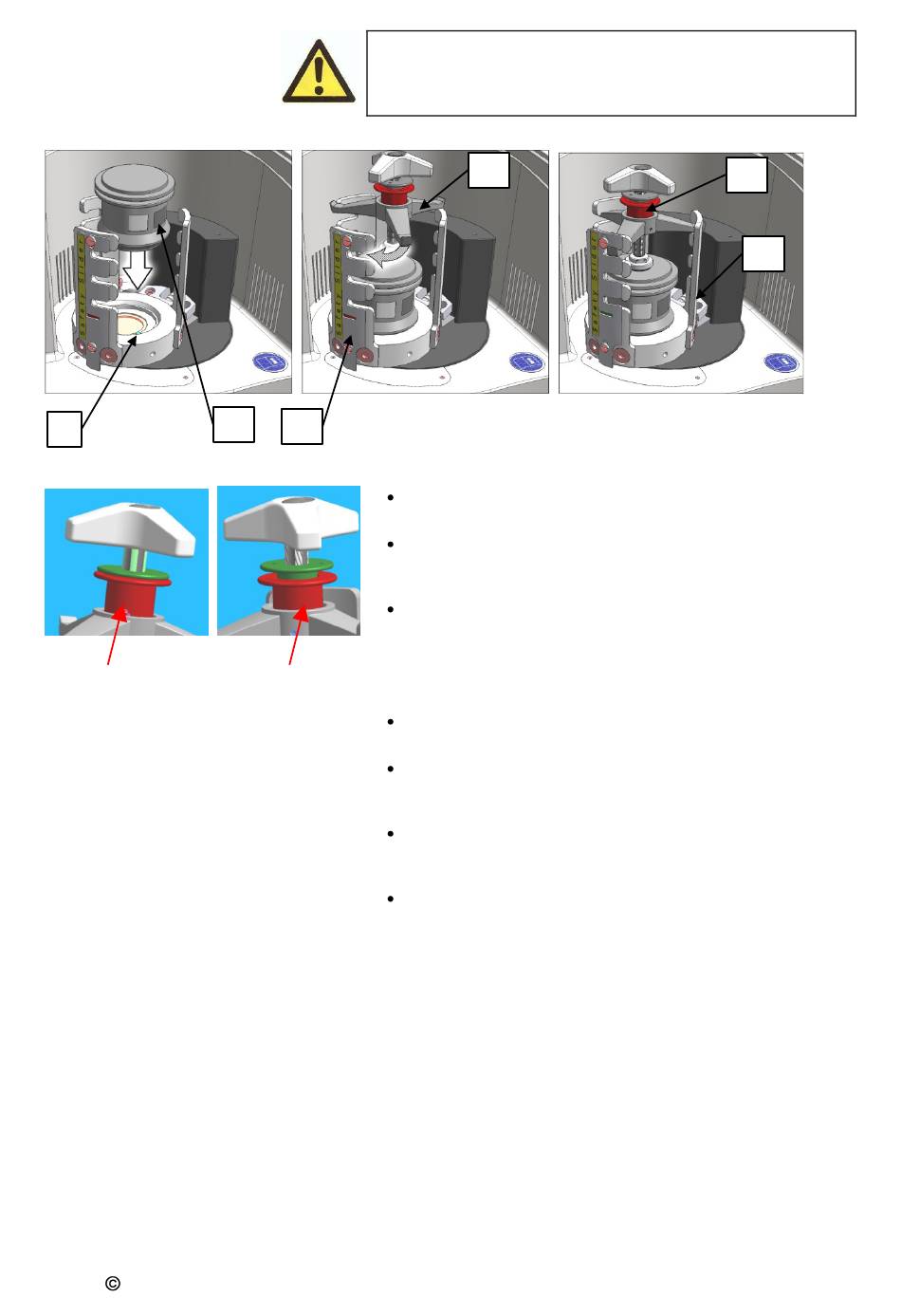

Mise en place et serrage des bols de broyage dans le PM100
2
1
5 en haut = libéré
5 en bas = bloqué
Desserrer le dispositif de serrage du bol de broyage dans le PM100
Retsch GmbH
Avant de démarrer la machine, s'assurer que les bols
de broyage sont bien serrés.
Les bols de broyage peuvent être éjectés. Dans ce cas il y a
risque de blessures et de dommages matériels !
6
Nettoyer le plateau du bol de broyage avec la goupille de
sûreté anti-rotation 1.
Tourner le bol de broyage pour que l'étiquette 2 se trouve
du même côté que la goupille de sûreté anti-rotation ;
c'est ici que se trouve le perçage dans le bol de broyage.
Placer le bol de broyage dans le support de bol.
Observer la sécurité anti-rotation pour les bols de broyage de
250 et de 500 ml. Le perçage dans le fond du bol de broyage
destiné à réceptionner la goupille de sûreté anti-rotation se
trouve du côté des champs d'annotation.
Mettre en place le dispositif de serrage 3 des bols de
broyage dans les brides à cran 4.
Tirer le manchon rouge 5 vers le haut et serrer le bol de
broyage en tournant la poignée-étoile (à trois branches)
dans le sens des aiguilles d'une montre.
Faire encliqueter le manchon rouge 5 vers le bas de ma-
nière perceptible. Serrer légèrement avec la poignée-
étoile si nécessaire.
Maintenant, il doit être impossible de tourner la poignée-
étoile.
S'il n'est pas possible de déplacer le manchon de blocage
rouge entièrement vers le bas (le déclic est nettement per-
ceptible), il faut serrer à nouveau brièvement avec la poi-
gnée-étoile.
Le manchon de blocage rouge qui se trouve désormais en
position de verrouillage empêche la tige filetée de se desser-
rer d'elle-même.
16
3
5
4
