Montage mécanique et alignement optique
L'Emetteur et le Récepteur doivent être montés l'un en face de l'autre à une distance
égale ou inférieure à celle qui est indiquée dans les caractéristiques techniques. A l'aide
des inserts et des équerres de fixation fournis avec l'appareil, placer l'Emetteur et le
Récepteur de manière à ce qu'ils soient alignés et parallèles entre eux et avec les
connecteurs tournés du même côté.
Selon les dimensions et la conformation du support de montage de l'Emetteur et du
Récepteur, ces derniers peuvent être montés avec les inserts de fixation situé à l'arrière
ou en les insérant dans la rainure latérale (Figure 10).
L'alignement parfait entre l'Emetteur et le Récepteur est essentiel pour le bon
fonctionnement de la barrière. Cette opération est facilitée par la présence des leds de
signalisation de l'Emetteur et du Récepteur.
•
Positionner l'axe optique du premier et du dernier faisceau de l'Emetteur sur le
même axe que celui des faisceaux correspondants sur le Récepteur.
•
Déplacer l'Emetteur pour trouver la zone dans laquelle la led verte présente sur le
Récepteur reste allumée, puis positionner le premier faisceau de l'Emetteur (celui
qui se trouve près de la led de signalisation) au centre de cette zone.
• En utilisant ce faisceau comme pivot, par de petits déplacements latéraux de
l'extrémité opposée se placer dans la condition de zone contrôlée libre qui sera
indiquée, dans cette situation, par l'allumage de la led verte sur le Récepteur.
•
Serrer solidement l'Emetteur et le Récepteur.
Si l'Emetteur et le Récepteur sont montés dans des zones sujettes à de fortes vibrations,
pour ne pas compromettre le fonctionnement des circuits, il faut utiliser des supports
antivibratoires (pour le code de commande voir paragraphe ACCESSOIRES/PIECES DE
RECHANGE).
12

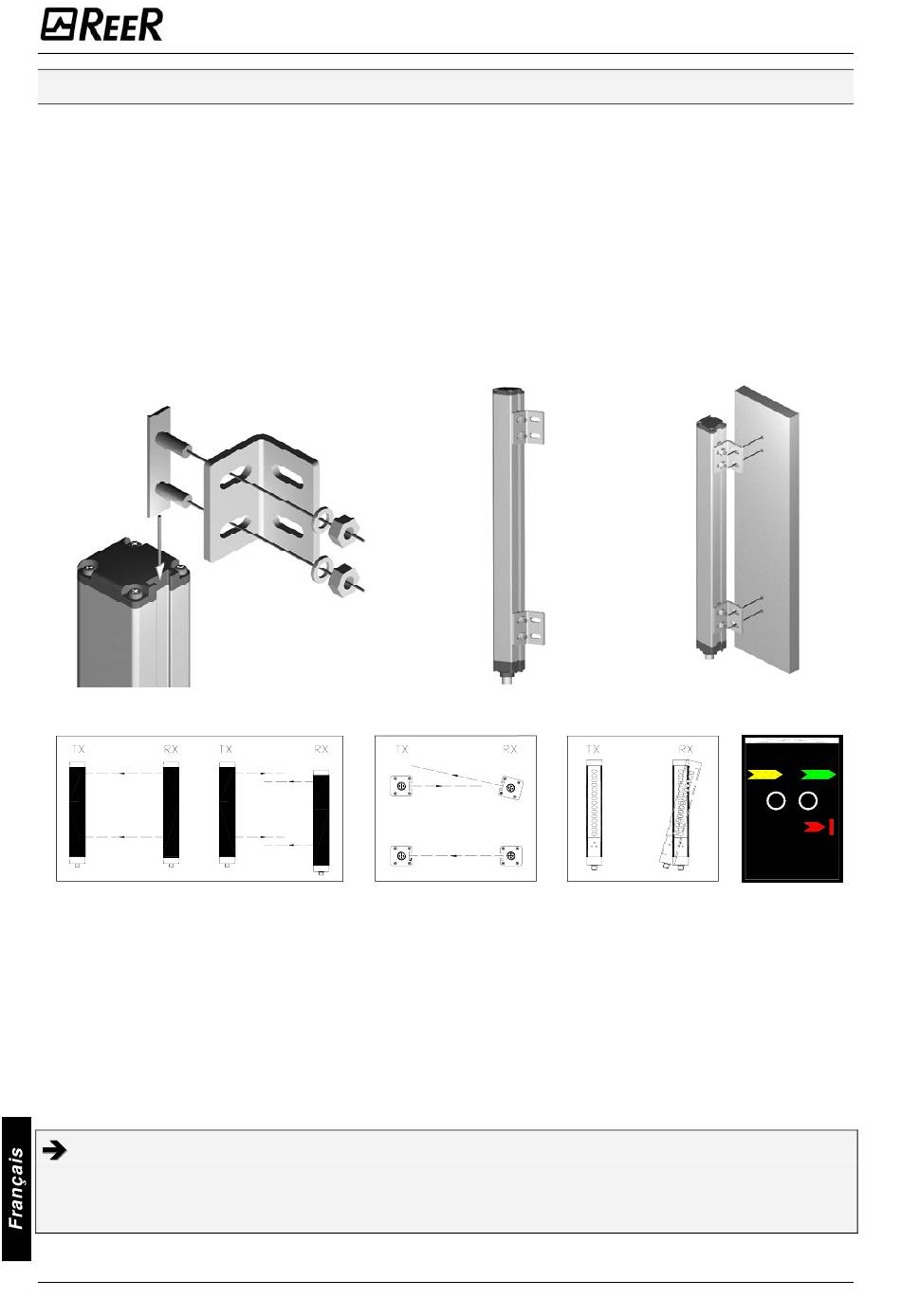

Figure 10 - Montage mécanique
Figure 11 - Alignement optique
