VISION VXL
MONTAGE MÉCANIQUE ET ALIGNEMENT OPTIQUE
L'Émetteur et le Récepteur doivent être montés l'un en face de l'autre à une distance égale
ou inférieur à celle indiquée dans les données techniques; en utilisant les plaquettes et les
brides de fixation fournies, placer l'Émetteur et le Récepteur afin qu'ils soient alignés et
parallèles l'un à l'autre, avec les connecteurs tournés du même côté.
L'Émetteur et le Récepteur peuvent être montés avec les plaquettes de fixation à l'arrière ou

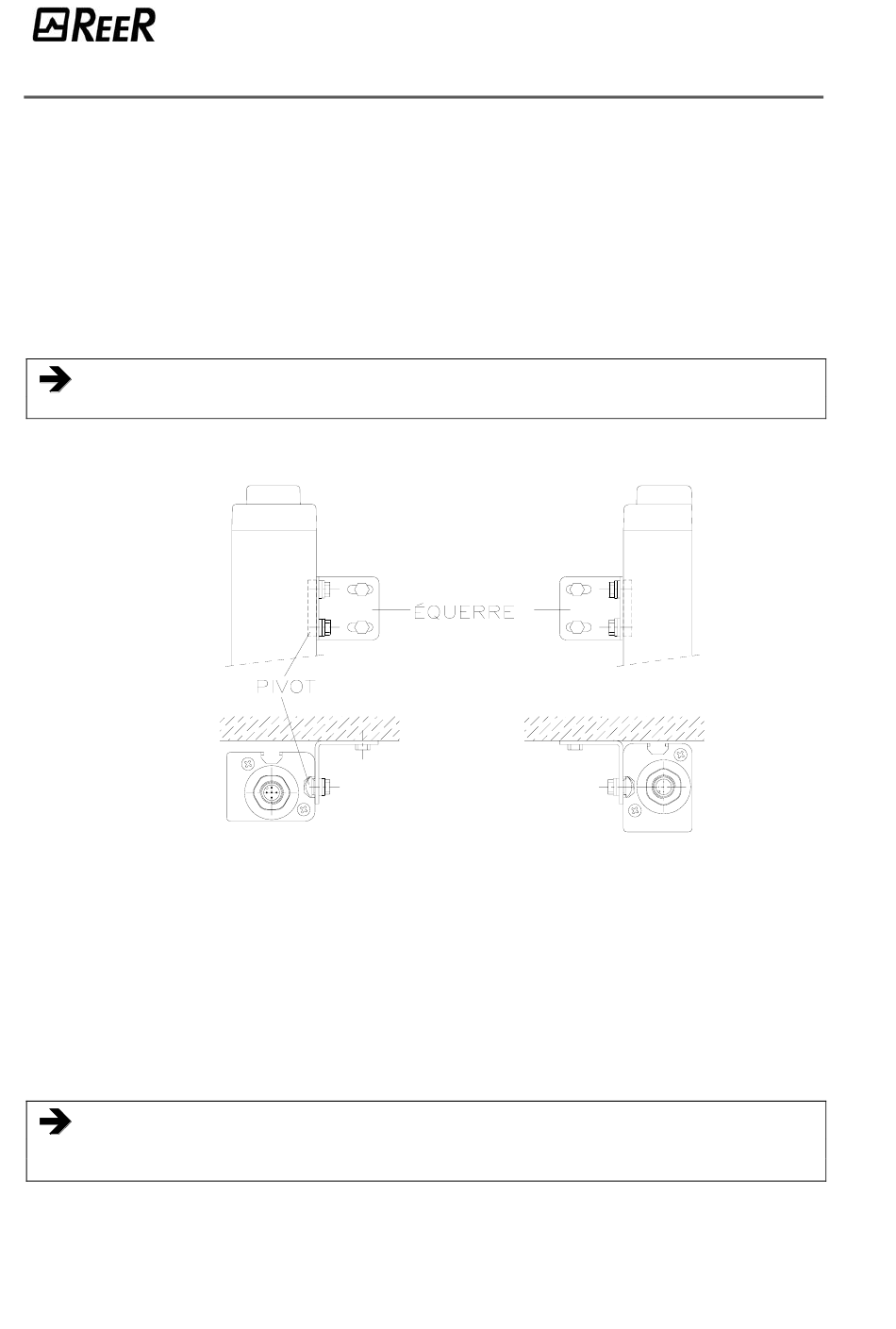

mises dans la rainure latérale (Figure 13) en fonction des dimensions et de la forme du
support sur lequel on prévoit de les monter.
Il est fondamental d'aligner parfaitement l'Émetteur et le Récepteur pour que la barrière
fonctionne correctement ; cette opération est plus facile en observant les voyants DEL de
signalisation de l'Émetteur et du Récepteur.
Pour faciliter l'alignement entre l'Émetteur et le Récepteur, il est nécessaire d'utiliser les
brides circulaires SFB disponibles sur commande (code 1330974).
•
•
•
•
Si l'Émetteur et le Récepteur sont montés dans des zones sujettes à de fortes vibrations, il
est nécessaire d'utiliser les supports antivibratoires (code SAV-3 1200088, code SAV-4
1200089) pour ne pas compromettre le fonctionnement des circuits.
16
Mettre l'axe optique du premier et du dernier rayon de l'Émetteur dans le
même axe que celui des rayons correspondants sur le Récepteur.
Déplacer l'Émetteur pour trouver la zone dans laquelle le voyant DEL vert sur
le Récepteur reste allumé, mettre ensuite le premier rayon de l'Émetteur (celui
tout près des voyants DEL de signalisation) au centre de cette zone.
En utilisant ce rayon comme pivot, déplacer légèrement l'extrémité opposée
sur le côté pour arriver à la condition de zone contrôlée libre qui, dans ce cas,
est indiquée par le voyant DEL vert qui s'allume sur le Récepteur.
Serrer l'Émetteur et le Récepteur de façon stable.
Figure 13
8540615 • 03/03/09 • Rev.4
