Calcul de la distance de sécurité
La barrière doit être positionnée à une distance supérieure ou égale à la distance
minimum de sécurité S, de manière à ce que toute atteinte d'un point dangereux ne soit
possible qu'après l'arrêt de l'action dangereuse de la machine (Figure 5).
En référence à la norme européenne EN999:2008 la distance minimale de sécurité S doit
être calculée selon la formule :
où :
S
K vitesse d'approche de tout corps de la zone dangereuse
t1 temps de réponse total en secondes de la barrière de sécurité
temps de réponse de la machine en secondes, c'est à dire le
t2 temps requis à la machine pour interrompre l'action dangereuse
C
distance additionnelle qui varie en fonction de l'application
d
Le non-respect de la distance de sécurité réduit ou annule la fonction de protection
de la barrière.
Si le positionnement de la barrière n'exclut pas l'éventualité que l'opérateur puisse
accéder à la zone dangereuse sans être relevé, le système doit être complété par
d'autres protections mécaniques.
1
Pour d'ultérieures informations sur la distance additionnelle, se référer aux normes EN999:2008.
8
S = K (t1 + t2) + C
C = 8 (d-14)
distance minimale de sécurité
à partir du moment où le signal d'arrêt est transmis
Tableau 2 - Distance de sécurité S

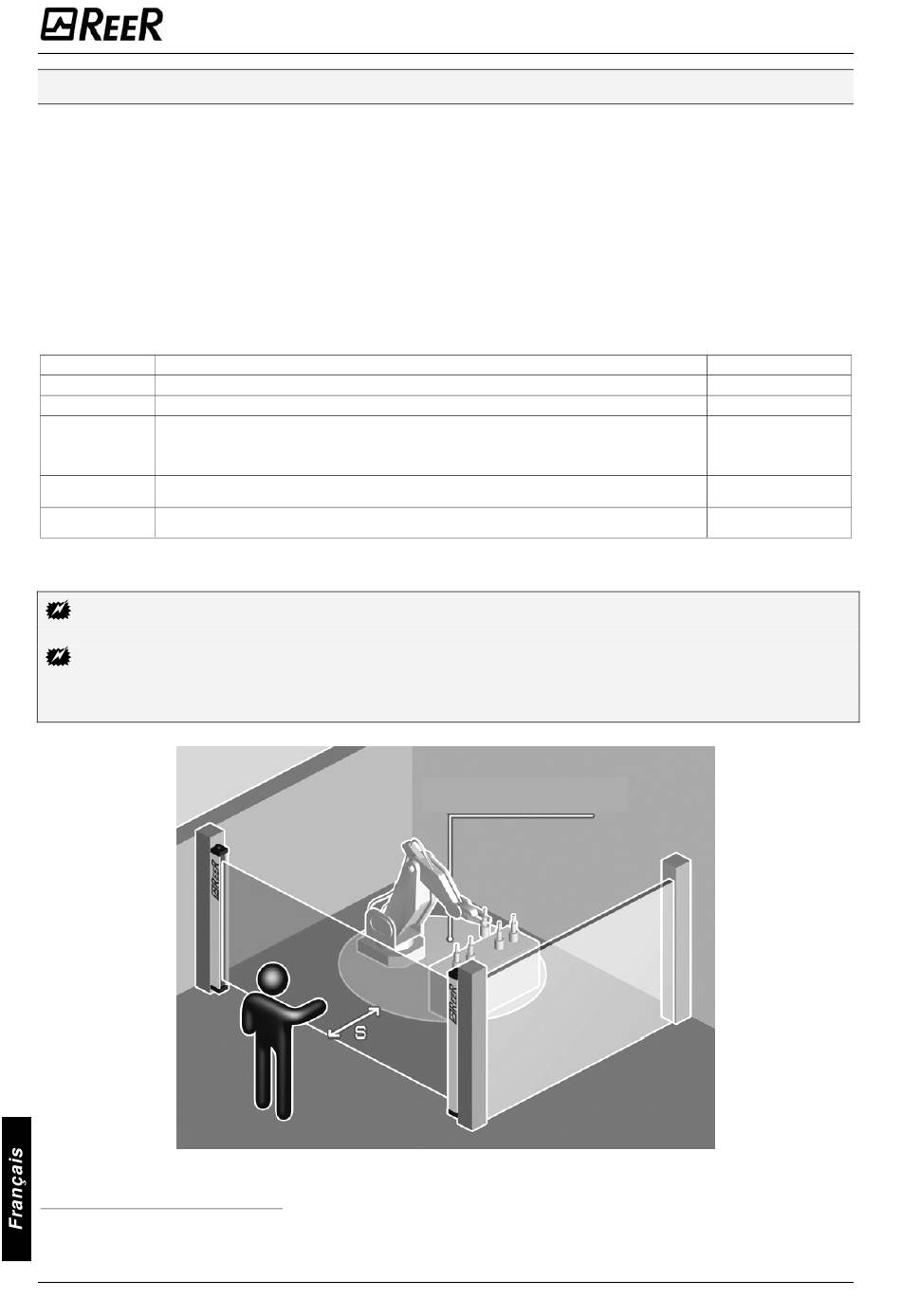

Figure 5 - Distance de sécurité S
résolution
ZONE DANGEREUSE
BARRIERE IMMATERIELLE DE SECURITE EOS4
1
8540733 • 10 Février 2009 • Rev.1
mm
mm/s
s
s
mm
mm
