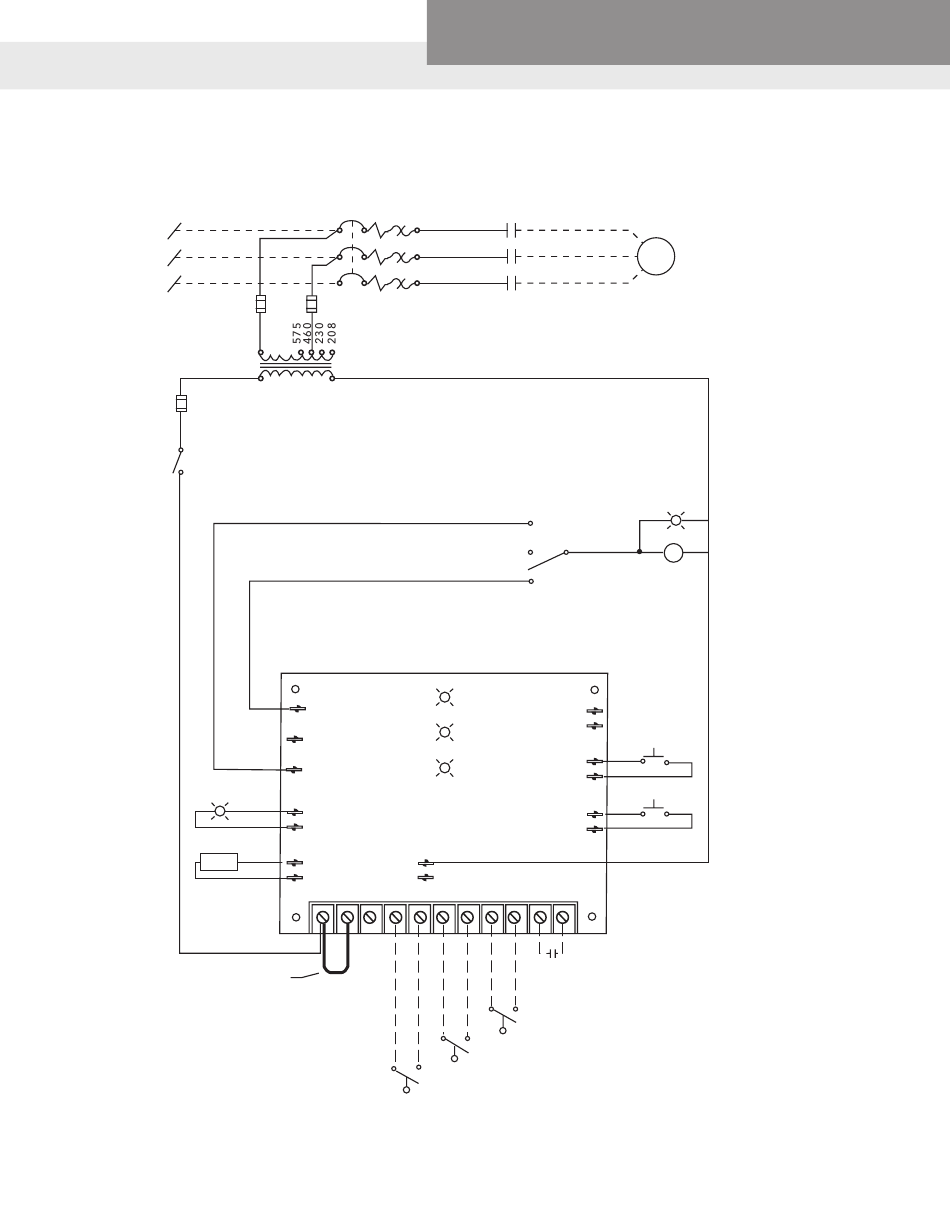

DISPOSITION DE PANNEAU TRIPHASÉ SIMPLEX
REMARQUE : un disjoncteur ou sectionneur à fusible doit être fourni par l'installateur. Fournir un sectionneur selon
la norme NEC 430-53(C).
L1
L2
L3
100 VA
1,0 A
COMMANDE
MARCHE-ARRÊT
NOIR
MARON
CLIGNOTEMENT
ROUGE
BLANC
BLANC
KLAXON
ROSE
NOIR
POUR UNE ALIMENTATION
ÉLECTRIQUE DE COMMANDE DE
120 VCA SÉPARÉE, ENLEVER LA
BRETELLE (J1) DES BORNES (H)
ET (L1). CONNECTER UNE
ALIMENTATION PROTÉGÉE DE
120 VCA MAX. 15 A AUX BORNES
(L1) ET (N). AVEC LE NEUTRE
DE L'ALIMENTATION À (N).
POUR UTILISER AVEC UN INTERRUPTEUR À FLOTTEUR À GRAND ANGLE (UN FLOTTEUR
POUR LE FONCTIONNEMENT EN MARCHE ET EN ARRÊT). COURT-CIRCUITER LES BORNES (3) ET (4),
INSTALLER LE FLOTTEUR À GRAND ANGLE AUX BORNES (1) ET (2).
PAGE 24
Bell & Gossett, Red Jacket Series, CentriPro
1,4 A
CÂBLÉ D'USINE POUR 460 VCA. POUR OPÉRATION
DE CHANGEMENT DE CONTRÔLE PRINCIPAL DU
TRANSFORMATEUR AU BORNIER, 208, 230 OU 575 VCA.
120 VCA
R1
C
L1
CLIGNOTEMENT
SONALERT
NEU
H
L1
N
1
2
3
J1
FLOTTEUR MARCHE
FLOTTEUR ARRÊT
Goulds Water Technology,
S1
POMPE
FONCTIONNE
MANUEL
ARRÊT
POURPRE
AUTO
MARCHE
RESET
ARRÊT
SILENCE
JAUNE
ALARME
JAUNE
SILENCE
TEST
ROUGE
ROUGE
TEST
4
5
6
7
8
CONTACTS SECS
FLOTTEUR ALARME
S1
BLANC
