3. Installation et fonctionnement
3.4.2 Raccordement de l'alimentation (chauffage turbo désactivé)
Lorsqu'il est connecté comme indiqué dans la section 3.3 Raccordement de l'émetteur et du récepteur, le mode
de chauffage turbo est activé sur l'émetteur.
Autrement dit, dans des conditions où la température ambiante est basse, la fenêtre de l'élément est davantage
chauffée afin de réduire au maximum la condensation, la glace et l'accumulation de givre.
Si le mode de chauffage turbo n'est pas nécessaire pour une application/installation, vous pouvez réduire la
puissance consommée en désactivant ce mode.
Pour ce faire, il suffit d'inverser les branchements d'alimentation de l'émetteur comme illustré sur le schéma
ci-après. Tous les autres branchements restent identiques.

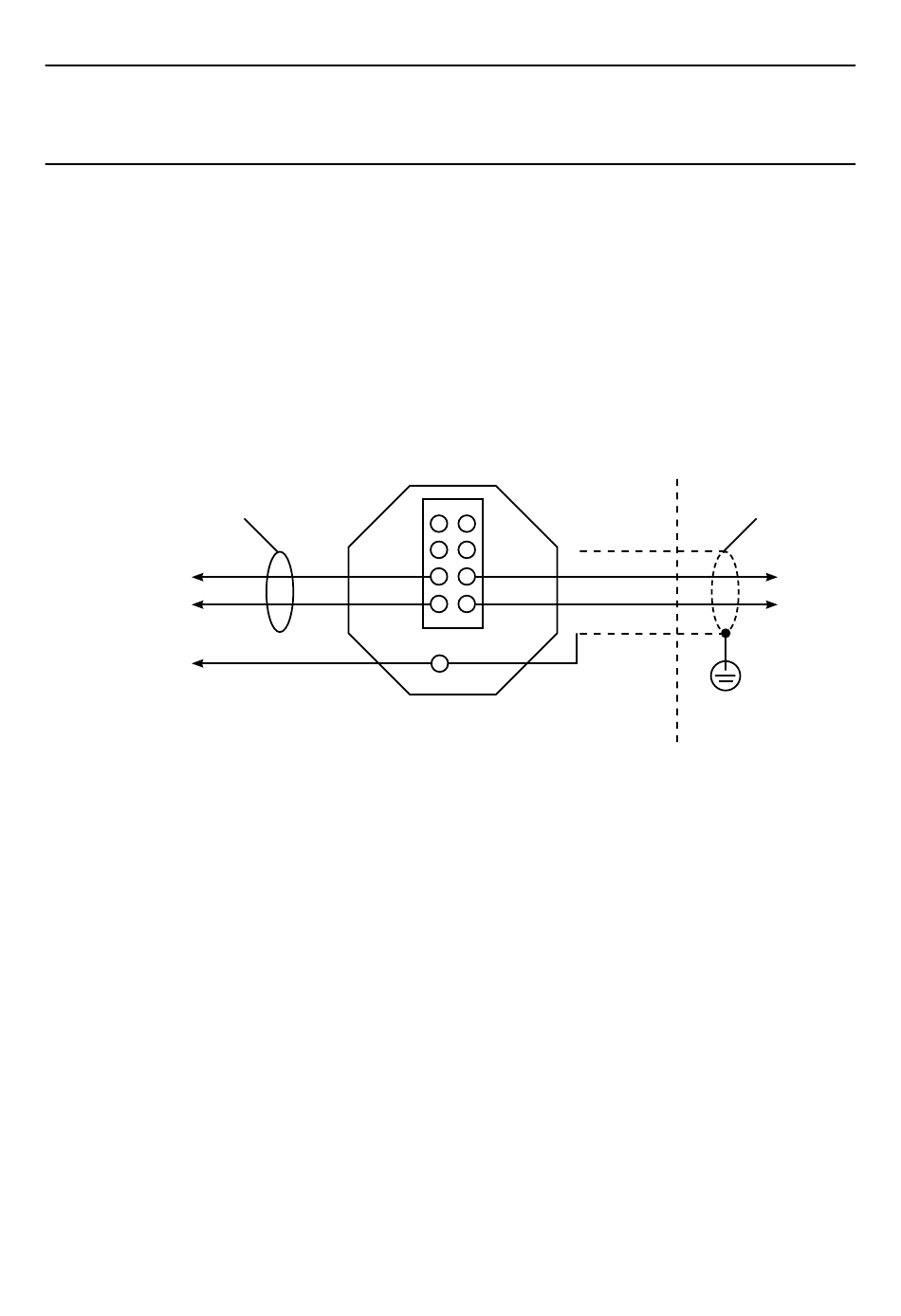

Raccordement de l'émetteur
Inverser ces connexions pour
désactiver le chauffage turbo
Noir 0 V
Rouge +24 V
Vert/
TERRE
Jaune
Remarques :
1. Le mode de chauffage turbo peut être désactivé uniquement pour l'émetteur. Le récepteur utilise
un mode de chauffage proportionnel qui ne peut pas être désactivé.
2. Même si le mode de chauffage turbo est désactivé, la fenêtre de l'émetteur est tout de même chauffée
un minimum.
3. N'inversez pas les branchements d'alimentation du récepteur. Même si cela n'endommage pas le
récepteur, il risque de ne plus fonctionner.
Manuel technique du détecteur Searchline Excel Cross-Duct
Boîtier de raccordement
19
Raccordement de l'armoire de
contrôle
Alimentation +24 V CC
Alimentation 0 V CC
Blindage du
câble
Tx +24 V
Tx 0 V
Point de mise
à la terre d'un
instrument
(propre)
