Annexe A : Interrogateur portable
A.1 Introduction
Cette annexe fournit des informations de référence sur l'interrogateur portable SHC1.
L'interrogateur permet d'établir une communication bilatérale entre le détecteur Excel et l'opérateur.
Il dispose de fonctionnalités permettant à l'opérateur de configurer et d'aligner le détecteur, ainsi que d'effectuer
des tests fonctionnels et de diagnostiquer les erreurs.
L'annexe comporte les éléments suivants :
• Un aperçu des fonctionnalités de l'interrogateur
• Des informations sur la connexion de l'interrogateur au détecteur Excel
• Les tâches de base de l'utilisateur, y compris la mise en marche et l'arrêt du détecteur ou le changement
de pile
• Une description détaillée des menus affichés sur l'interrogateur
• Des informations relatives à la résolution des problèmes survenant lors de l'utilisation de l'interrogateur
Vous trouverez des détails sur l'utilisation de l'interrogateur pour différentes tâches effectuées sur le détecteur au
chapitre 3 et au chapitre 4 de ce manuel.
A.2 Présentation
L'interrogateur comprend un écran LCD et quatre touches. Il est relié au récepteur Excel via un connecteur IS à
l'extrémité d'un câble flexible connecté au boîtier de raccordement associé.
Touche Échappement
Z - SHC1 EXCEL
Interrogator
ESC

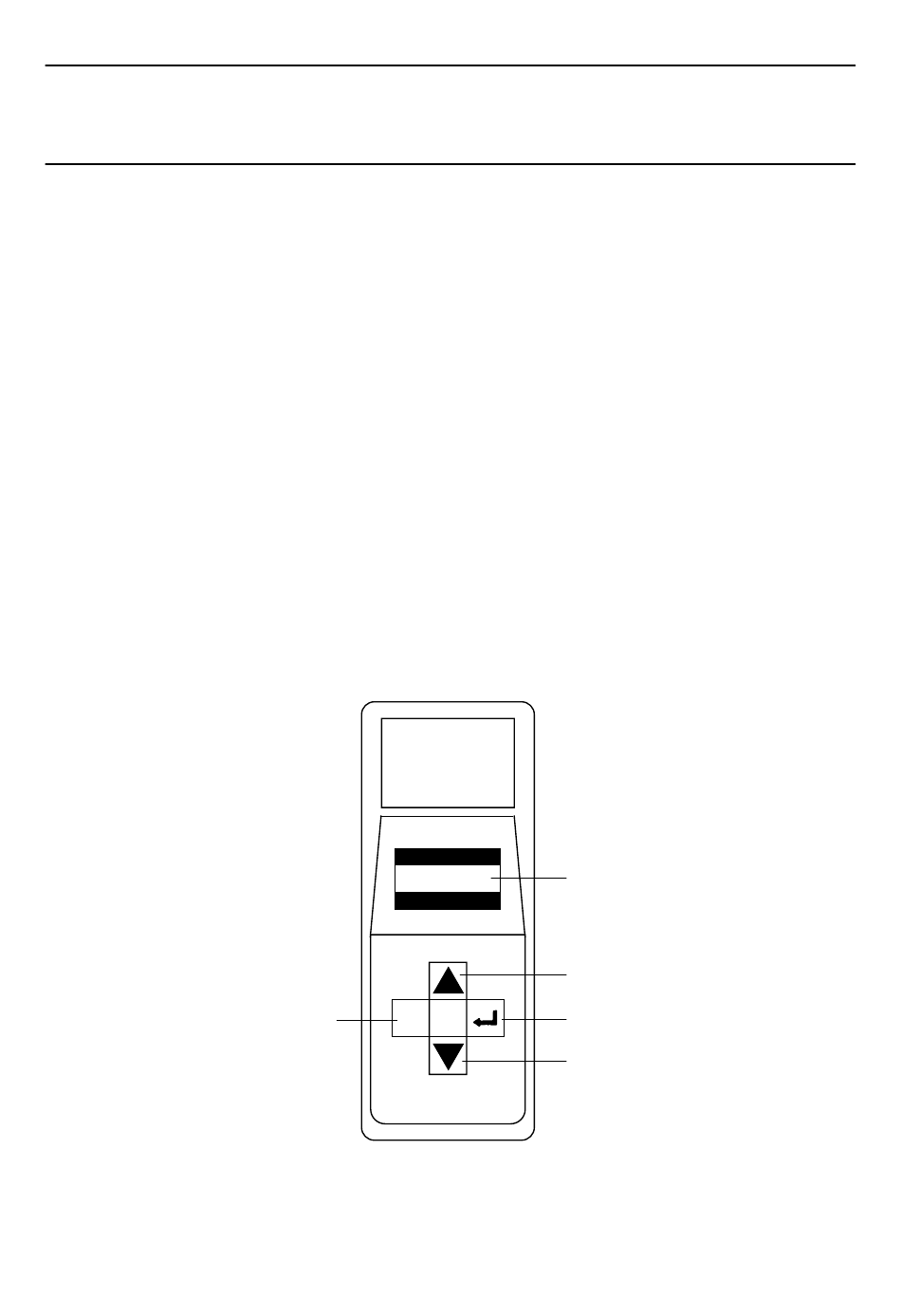

Principales fonctionnalités de l'interrogateur portable SHC1
Manuel technique du détecteur Searchline Excel Cross-Duct
Calibrator
Type SHC1
Écran LCD
Touche Haut
Touche Entrée
Touche Bas
