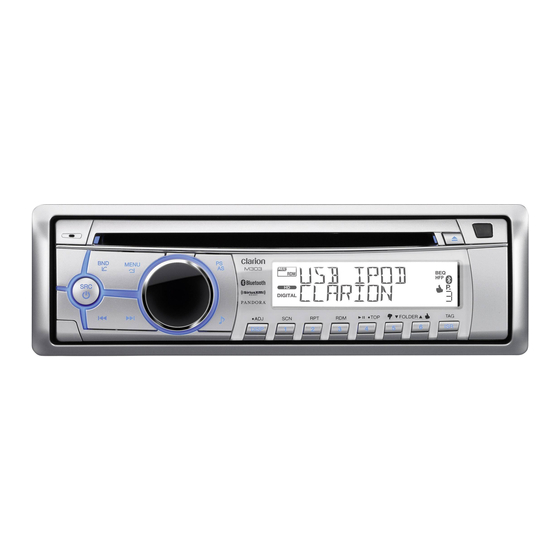

Clarion M303 Guide D'installation

9. GUIDE D'INSTALLATION / DE
CONNEXION FILAIRE
CONTENU
1) Avant de commencer ........................................................................................... 38
2) Contenu de l'emballage ........................................................................................ 38
3) Précautions générales .......................................................................................... 38
4) Précautions d'installation ...................................................................................... 38
5) Installation de l'appareil source ............................................................................ 38
6) Retrait de l'appareil source ................................................................................... 39
7) Câblage et connexions ......................................................................................... 40
8) Branchement des accessoires ............................................................................. 40
1) Avant de commencer
1. Cet ensemble est destiné exclusivement à être utilisé avec
un bloc d'alimentation de 12 volts avec une mise à la masse
négative.
2. Lisez attentivement ces instructions.
3. Veillez à débrancher la borne de la batterie avant de commecer.
Vous éviterez ainsi les courts-circuits lors de l'installation.
(Figure 1)
2) Contenu de l'emballage
Appareil source ...................................................................... 1
Panneau avant ...................................................................... 1
Garniture ................................................................................ 1
Support de fixation ................................................................. 1
Garniture d'étanchéité monobloc des trous (noir).................. 1
Clé en L ................................................................................. 2
Câble d'alimentation électrique.............................................. 1
Boîtier du DPC ....................................................................... 1
3) Précautions générales
1. N'ouvrez pas ce boîtier. Il n'y a aucune pièce
réparable par l'utilisateur à l'intérieur. Si vous
échappez un objet dans l'appareil
au cours de l'installation, consultez votre
détaillant ou un centre d'entretien Clarion.
38
Batterie
Figure 1
Guide d'utilisation .................................................................. 1
Carte de garantie ................................................................... 1
Vis spéciale (M1.6* 5 mm, verrouillage du panneau avant) .. 1
Vis M5x6 mm ......................................................................... 4
Vis M4x5 mm ......................................................................... 1
Patte de fixation ..................................................................... 1
Rondelle M4 .......................................................................... 2
Écrou M4 ............................................................................... 1
2. Utilisez un chiffon doux et sec pour nettoyer le
boîtier. N'utilisez jamais de chiffon rugueux, de
diluant, d'essence, d'alcool ou autres. En cas de
traces de saleté tenaces, mettez un peu d'eau
froide ou tiède sur un chiffon doux et essuyez
délicatement la saleté.
4) Précautions d'installation
1. Préparez tous les articles nécessaires à
l'installation de l'appareil source avant de
commencer.
2. Installez l'appareil à 30° du plan horizontal.
(Figure 2)
3. Si vous devez effectuer certaines modifications sur
le carénage du bateau, notamment percer des trous,
consultez au préalable votre détaillant nautique.
Max 30˚
Figure 2
5) Installation de l'appareil source
1. Placez le support de montage sur le tableau de bord et, à l'aide d'un tournevis, repliez chaque butée du
support sur l'intérieur, puis fixez la butée.
2. Effectuez le câblage comme illustré à la Section 7).
3. Insérez l'appareil source dans le support de montage jusqu'à ce qu'il s'enclenche en position.
4. Veillez à ce que toutes les griffes de la partie supérieure et inférieure de la garniture soient engagées.
Remarques :
1. Certains modèles de bateau nécessitent des nécessaires d'installation spéciaux pour ce type de montage.
Veuillez contacter votre détaillant Clarion pour de plus amples informations.
2. Serrez correctement la butée avant pour éviter que l'appareil source ne se desserre.
• Dimensions de l'ouverture de la console
(182 mm)
Trou
4. Utilisez les vis fournies pour l'installation.
L'utilisation d'autres vis pourrait endommager le
matériel.
(Figure 3)
Châssis Châssis
Dommage
Max. 6 mm (vis M5)
Figure 3
