Arco de vuelco

Antes de colocar en su lugar el refrigerador, asegúrese que
dispone de suficiente altura al techo para que el refrigerador esté
completamente derecho.
Si se utiliza una plataforma rodante, se debe agregar la altura
de sus ruedas al arco de vuelco.
Si desea reducir el arco de vuelco, vea la sección "Cómo
reducir el arco de vuelco".
Arco de vuelco lateral
93"
(236,2 cm)
A. Incline solamente este lado
24
A

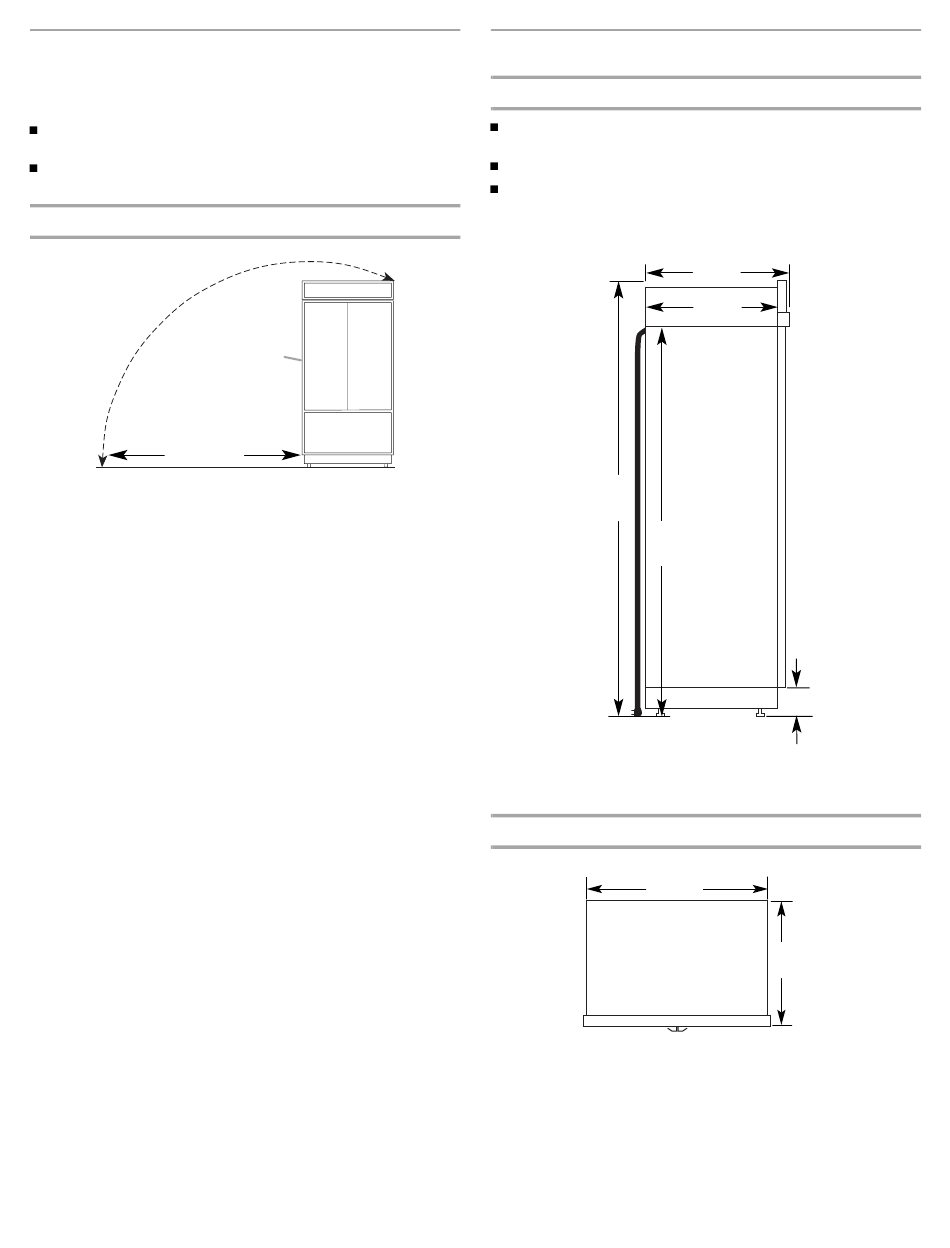

Medidas del producto

Vista lateral
La profundidad del frente de la rejilla superior a la parte
posterior del gabinete del refrigerador es de 25³⁄₈" (64,4 cm).
El cable de suministro de energía es de 84" (213 cm) de largo.
La línea de agua ajustada a la parte posterior del refrigerador
es de 5 pies (1,5 m) de largo. Las medidas de altura indicadas
consideran las patas niveladoras extendidas ¹⁄₈" (3 mm) por
debajo de los rodillos.
³⁄₈
*83 "
(211,8 cm)
84" (213 cm)
cable de suministro
de energía
*Si las patas niveladoras están totalmente extendidas 1¼"
(3,2 cm) por debajo de los rodillos, agregue 1¹⁄₈" (2,9 cm) a las
medidas de altura.
Vista superior
41
(105 cm)
³⁄₈
25 "
(64,4 cm)
¹⁄₂
23 "
(60 cm)
¹⁄₂
*3 " (9 cm)
¹⁄₄
"
³⁄₈
25 "
(64,5 cm)
