Section 5 : Entretien et lubrification

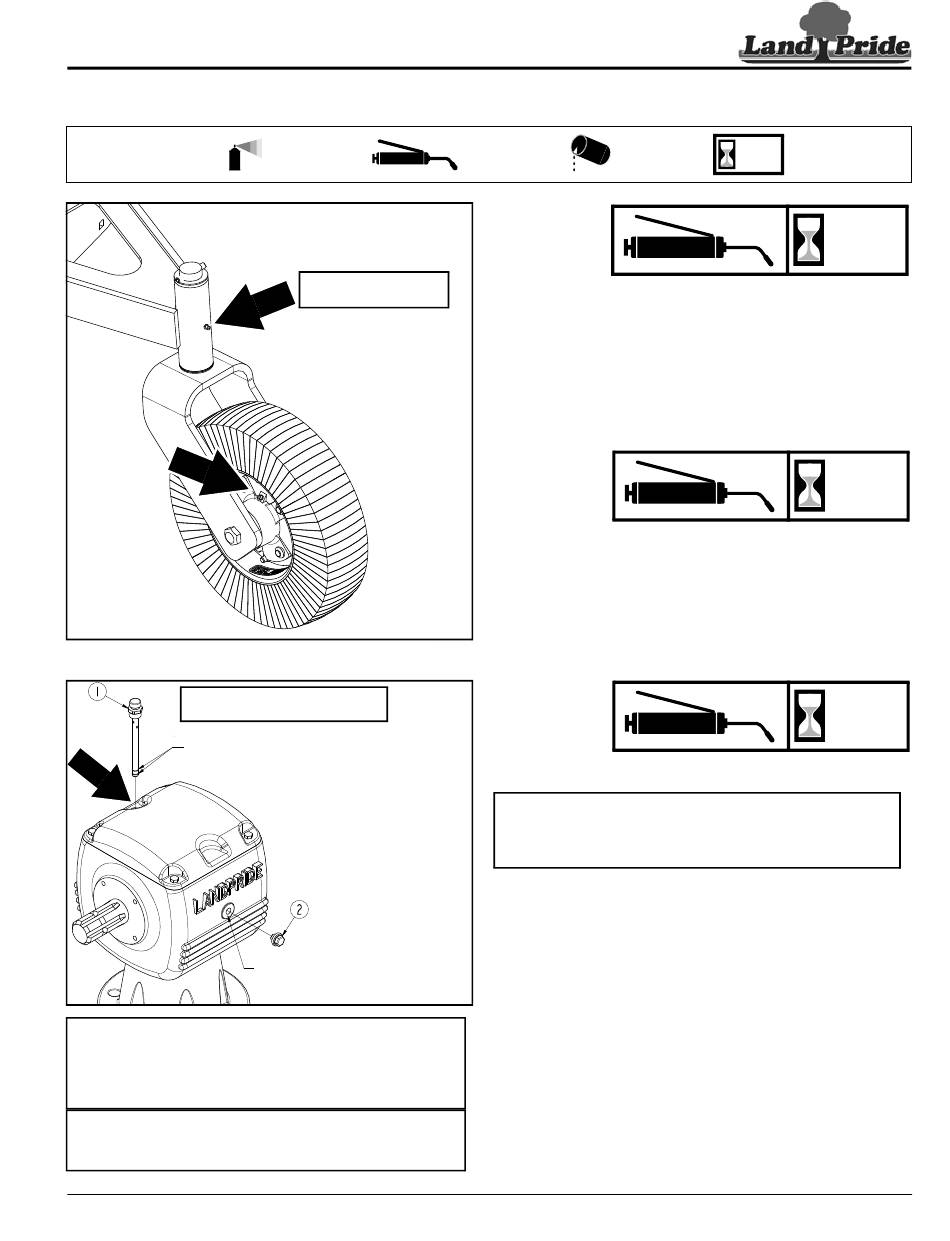

Points de lubrification

Légende de
lubrification
Ne pas remplir excessivement.
MÉTHODE 1 :
VISSER COMPLÈTEMENT LA JAUGE, PUIS LA DÉVISSER POUR
VÉRIFIER LE NIVEAU. LE NIVEAU D'HUILE DEVRAIT SE SITUER
ENTRE LES DEUX MARQUES SUR LA JAUGE. SI LE NIVEAU EST
SOUS LA MARQUE INFÉRIEURE, AJOUTER DE L'HUILE.
IMPORTANT : Cet outil est livré avec une jauge d'huile ven-
tilée emballée dans le sac du Manuel d'utilisateur et doit avoir
été installé dans la boîte de transmission par le concession-
naire. Consulter le concessionnaire si la jauge d'huile venti-
lée n'est pas comprise dans l'emballage.
REMARQUE : Utiliser une pompe segmentée ou à siphon
pour vidanger l'huile des boîtes de transmission de l'huile en
l'absence d'un bouchon de vidange d'huile.
29 janvier 2018
Table des matières
Lubrifiant en aérosol
à multiples usages
Sur les débroussailleuses
à trois points seulement
30215
MÉTHODE 2 :
L'HUILE DEVRAIT SE SITUER AU NIVEAU DU BAS
DU TROU. AJOUTER DE L'HUILE PAR LE TROU DE
LA JAUGE JUSQU'À CE QU'ELLE EN RESSORTE.
Débroussailleuses rotatives RCF2784 et RCR2684, n
Graisse de lubrification
Lubrification à l'huile
à multiples usages
à multiples usages
Tube de fusée de roue de jauge
(débroussailleuses à trois points)
Type de lubrification : Graisse à multiples usages
Quantité = Six pompes

Moyeu de roue de jauge

Type de lubrification : Graisse à multiples usages
Quantité = Deux pompes
33035
Boîte de transmission
REMARQUE : Ne pas remplir excessivement ! La débrous-
sailleuse doit être de niveau pendant la vérification de l'huile.
L'huile prend de l'expansion une fois chaude; par conséquent,
toujours vérifier le niveau d'huile à froid.
Méthode 1 : Dévisser la jauge avec mise à l'air libre supérieure
(n
o
1). Essuyer l'huile de la jauge et visser celle-ci sans la serrer.
Dévisser la jauge et vérifier le niveau d'huile sur celle-ci. Si le niveau
d'huile se trouve sous la marque de niveau inférieure, ajouter le
lubrifiant pour engrenages recommandé dans l'orifice de la jauge
jusqu'à ce que l'huile atteigne la marque supérieure sur la jauge.
Réinstaller et serrer la jauge avec mise à l'air libre.
Méthode 2 : Enlever le bouchon de remplissage d'huile latéral
(n
o
2). Si le niveau d'huile se trouve en dessous du fond du trou du
bouchon, ajouter le lubrifiant pour engrenages recommandé dans
le trou supérieur de la jauge jusqu'à ce que l'huile s'écoule du trou
du bouchon latéral. Réinstaller et serrer le bouchon de remplissage
o
d'huile latéral (n
2) et la jauge avec mise à l'air libre (n
Type de lubrification : Lubrifiant d'engrenage 80-90W EP
Quantité = Remplir jusqu'à ce que l'huile atteigne la marque supé-
rieure sur la jauge ou commence à s'écouler du trou du bouchon
latéral à l'intérieur de la boîte de transmission.
50
Intervalles en heures
auxquels la lubrification
heures
est requise
24
heures
heures
heures
o
1).
os
de série 1180234+ 326-364M-FRC
8
8
37
