Section 2 : Réglages
Section 2 : Réglages
Mise de niveau et hauteur de coupe
de la débroussailleuse à trois points
Quatre réglages essentiels doivent être effectués avant l'utilisa-
tion véritable sur le terrain :
1.
Mise de niveau du plateau de coupe
2.
Réglage de la hauteur de coupe
3.
Réglage de la hauteur des roues arrière simple et double
4.
Réglage de l'attelage à trois points central
Le bon réglage de chacun de ces éléments garantira une plus
grande efficacité, l'amélioration des performances de coupe et
une plus grande durée de vie de la lame. Un ruban à mesurer
flexible, un niveau à bulle d'air ou de menuisier, un ensemble de
clés et des gants de protection seront nécessaires.
!
DANGER
Afin de prévenir des blessures graves ou la mort :
Toujours couper le moteur du tracteur conformément à la « Procédure
d'arrêt du tracteur » fournie dans votre manuel de l'utilisateur et le
présent manuel avant de descendre du tracteur.

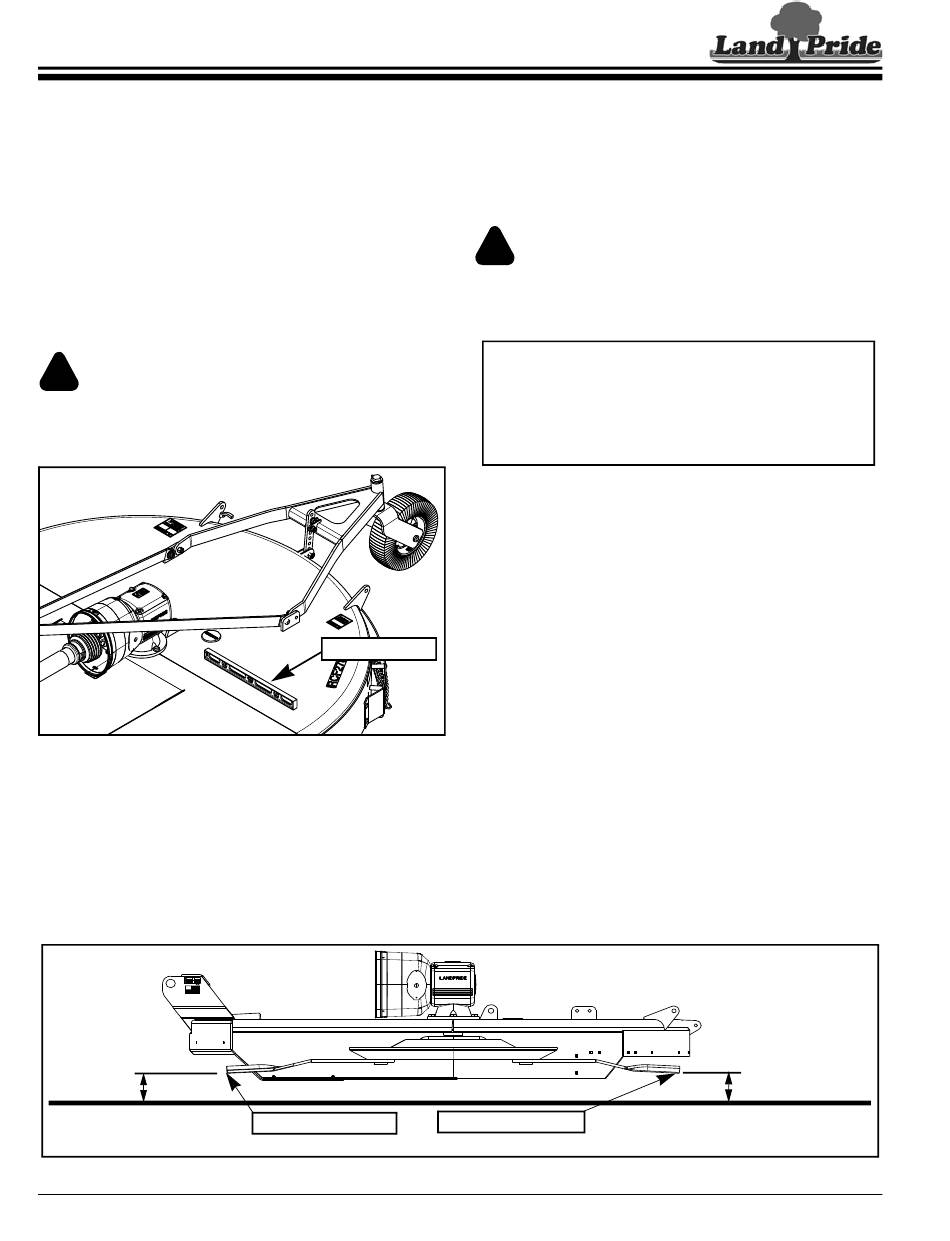

Mise de niveau du plateau de coupe (RCF2784 illustré)
Figure 2-1
Mise de niveau du plateau de coupe
Consulter la Figure 2-1 :
1.
Stationner le tracteur et la débroussailleuse rotative sur une
surface plane et de niveau.
2.
Utiliser le levier de commande à trois points du tracteur pour
baisser la débroussailleuse jusqu'à ce que la/les roue(s)
arrière touche(nt) la surface du sol.
33039
Régler la pointe de la lame
avant à la hauteur de coupe.
22
Débroussailleuses rotatives RCF2784 et RCR2684, n
Table des matières
Niveau à bulle d'air
33030
Pointe de lame avant
Mise de niveau du plateau de coupe à trois points et hauteur de coupe
os
de série 1180234+ 326-364M-FRC
3.
Placer un niveau sur le plateau de coupe, comme illustré.
Régler manuellement un ou les deux bras de levage à trois
points inférieurs verticalement jusqu'à ce que le plateau de
coupe soit de niveau de gauche à droite. Sur certains trac-
teurs, un seul bras peut être ajusté.
Réglage de la hauteur de coupe
Consulter la Figure 2-2 :
!
AVERTISSEMENT
Afin de prévenir des blessures graves ou la mort :
Éviter tout contact direct avec les lames de la débroussailleuse en portant
une paire de gants de protection. Les lames de la débroussailleuse ont des
bords tranchants et des ébarbures susceptibles de causer des blessures.
IMPORTANT : Le bout de la lame avant doit être environ
2,54 cm (1 po) plus bas que le bout de la lame arrière. La
débroussailleuse s'expose à un flot constant de matières
sous le plateau de coupe si la lame arrière est à la même
hauteur ou plus basse que la lame avant, ce qui cause une
perte de puissance, des touffes d'herbe, l'usure des lames
et l'obligation d'aiguiser les lames fréquemment.
1.
Muni de gants, tourner soigneusement les lames et la char-
rue forestière jusqu'à ce que les pointes de la lame se
retrouvent à la position indiquée.
2.
Mesurer la distance entre la pointe de coupe de la lame
avant et la surface du sol. La distance représente la hauteur
de coupe.
3.
À l'aide de la commande hydraulique à trois points du trac-
teur, lever ou baisser les bras de levage à trois points infé-
rieurs jusqu'à ce que la pointe de la lame avant soit à la hau-
teur de coupe désirée.
4.
La bielle centrale à trois points devrait présenter un jeu
lorsque l'arrière du plateau de coupe est soutenu par la roue
arrière. Dans le cas contraire, allonger la bielle centrale à
trois points jusqu'à ce qu'elle soit desserrée. Les derniers
réglages seront effectués plus tard.
5.
Mesurer la distance entre la pointe de coupe de la lame
arrière et le sol. Cette distance doit être légèrement supé-
rieure à la lame avant, mais pas plus de 2,54 cm (1 po).
6.
Si la lame arrière est plus basse que la lame avant ou plus
haute de plus de 2,54 cm (1 po) que la lame avant, la hau-
teur de la roue arrière doit être ajustée. Au besoin, se référer
aux instructions à la rubrique « Réglage de la hauteur des
roues arrière simple et double » à la page 23.
7 .
Répéter les étapes 1 à 6 jusqu'à ce que la roue arrière et les
bras à trois points soient ajustés à la hauteur de coupe désirée.
8.
Régler l'arrêt de la commande hydraulique à trois points du
tracteur une fois que la roue arrière et les bras à trois points
sont bien ajustés.
Pointe de lame arrière
Figure 2-2
Régler la pointe de la lame arrière de
manière à ce qu'elle soit légèrement
plus haute que la hauteur de coupe.
29 janvier 2018
