CONTENTS
TECHNICAL DESIGN FEATURES ................................ 4
INSTALLATION .......................................................... 5
CONNECTIONS .......................................................... 5
SWITCH SETTINGS ................................................... 9
SYSTEM DIAGRAMS ............................................... 12
SPECIFICATIONS ..................................................... 14
ACCESSORIES ......................................................... 15
English
MRD-F752
4/3/2 Channel + Subwoofer Drive Power Amplifier
• OWNER'S MANUAL
Please read this manual to maximize your enjoyment of the outstanding
performance and feature capabilities of the equipment, then retain the
manual for future reference.
• MODE D'EMPLOI
Veuillez lire ce mode d'emploi pour tirer pleinement profit des
excellentes performances et fonctions de cet appareil, et conservez-le
pour toute référence future.
• MANUAL DE OPERACION
Lea este manual, por favor, para disfrutar al máximo de las
excepcionales prestaciones y posibilidades funcionales que ofrece el
equipo, luego guarde el manual para usarlo como referencia en el futuro.
MONO
CH-1
CH-3
(L)
INPUT
(R)
CH-2
CH-4

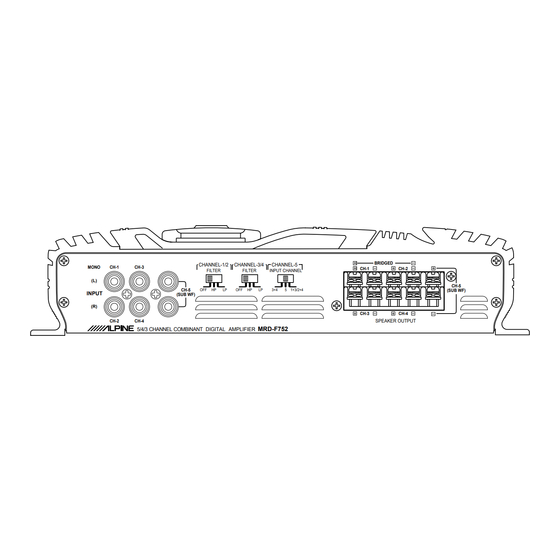

5/4/3 CHANNEL COMBINANT DIGITAL AMPLIFIER
(MRD-F752)
English
TABLE DES MATIERES
INSTALLATION .......................................................... 5
CONNEXIONS ............................................................ 5
REGLAGES DE COMMUTATEUR ................................ 9
DIAGRAMMES DU SYSTEME .................................. 12
SPECIFICATIONS ..................................................... 14
ACCESSOIRES ......................................................... 15
Français
CHANNEL-1/2
CHANNEL-3/4
CHANNEL-5
FILTER
FILTER
INPUT CHANNEL
CH-5
OFF
HP
LP
OFF
HP
LP
3+4
5 1+3/2+4
(SUB WF)
MRD-F752
Français
INSTALACION ............................................................ 5
CONEXIONES ............................................................ 5
AJUSTES DEL INTERRUPTOR ................................... 9
DIAGRAMAS DEL SISTEMA .................................... 12
ESPECIFICACIONES ................................................ 14
ACCESORIOS .......................................................... 15
BRIDGED
CH-1
CH-2
CH-5
(SUB WF)
CH-3
CH-4
SPEAKER OUTPUT
INDICE
Español
R
Español
1
