Sony SNC-WR632 Manuel D'installation

4-474-023-22(1)
Network Camera
Manuel d'installation
Avant d'utiliser cet appareil, lisez attentivement le présent mode
d'emploi et conservez-le pour toute référence ultérieure.
SNC-WR632/WR602
© 2013 Sony Corporation Printed in China
A

 
B
 
      
C
  
Face imprimée

À propos des manuels
Manuel d'installation (le présent document)
Ce Manuel d'installation indique les noms et fonctions des pièces et commandes
de la Network Camera, fournit des exemples de raccordement et explique
comment installer la caméra. Lisez impérativement le Manuel d'installation avant
l'utilisation.
Guide de l'outil de configuration rapide de l'adresse IP SNC (sur le
CD-ROM)
Guide de l'utilisateur/Manuel d'application (Web)
Le Guide de l'utilisateur décrit comment installer la caméra et commander cette
dernière via un navigateur Web.
Après avoir correctement installé et raccordé la caméra, suivez les instructions de
ce Guide de l'utilisateur.
Utilisation du logiciel
Le CD-ROM fourni contient un programme d'attribution d'adresse IP. Le disque
contient également des informations sur la configuration d'une adresse IP au
format PDF.
Vous pouvez télécharger le Guide de l'utilisateur et le Manuel d'application à
partir du disque ou de l'adresse URL suivante :
http://www.sony.net/ipela/snc
Utilisation du manuel sur CD-ROM
Vous pouvez consulter ce manuel sur un ordinateur disposant d'Adobe Reader.
Vous pouvez télécharger Adobe Reader gratuitement sur le site Web d'Adobe.
1
Ouvrez le fichier index.html situé sur le CD-ROM.
2
Sélectionnez le manuel que vous souhaitez lire, puis cliquez sur ce
dernier.
Remarque
Si vous avez perdu ou endommagé le CD-ROM, vous pouvez acheter une copie
auprès de votre revendeur Sony ou du service clientèle Sony.
Adobe et Acrobat Reader sont les marques d'Adobe Systems Incorporated aux
États-Unis et/ou dans d'autres pays.
Attribution de l'adresse IP
Attribuez l'adresse IP à l'aide du programme de configuration contenu dans le
CD-ROM fourni.
Pour obtenir de plus amples informations sur la configuration de l'adresse IP,
consultez le Guide de l'outil de configuration rapide de l'adresse IP SNC.
Emplacement et fonction des pièces

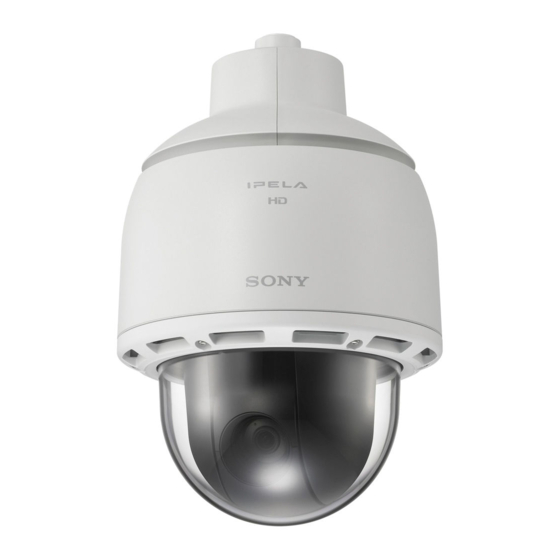

Caméra (vue avant)
 Pare-soleil supérieur
 Couvercle du dôme
 Pare-soleil
Unité supérieure (vue de dessous)
 Commutateur de réinitialisation
Ce commutateur permet de rétablir les paramètres par défaut de la caméra.
1. Déplacez le commutateur INIT dans le sens indiqué par la flèche  et
connectez la caméra.
2. Mettez la caméra sous tension et attendez 1 minute. Une fois la réinitialisation
terminée, la caméra démarre.
3. Vérifiez que la caméra a démarré, puis mettez-la hors tension pour la retirer.
4. Replacez le commutateur dans sa position d'origine.
Remarques
ˎ La réinitialisation supprime tous les réglages personnalisés. Nous
recommandons donc aux utilisateurs de sauvegarder leurs réglages. Le
guide de l'utilisateur explique comment sauvegarder les réglages de la
caméra.
ˎ Il est indispensable de toujours remettre le commutateur de réinitialisation
dans sa position d'origine. Dans le cas contraire, les paramètres par défaut
seront rétablis chaque fois que vous mettrez la caméra sous tension.
 Borne de raccordement à la caméra
À raccorder à la borne de raccordement à la caméra de la caméra.
 Borne
24 V c.a. (prise d'alimentation)
Utilisez le connecteur c.a. fourni pour relier la caméra au système d'alimentation
24 V c.a.
Nº de la Nom de la broche
broche
AC24V
1 AC24V+
2 Masse du châssis
3 AC 24V-
Remarque
Veillez à raccorder la masse du châssis à la borne spécifiée.
 Port I/O (entrée/sortie)
Fournit quatre entrées de capteur et deux sorties d'alarme.
1 8
7 14
Nom de la broche
Nº
Nº
Nom de
de Couleur de
RS422/RS485 RS485
la broche
broche broche
(Partiel)
(Complet)
Alarm
1 Bleu 8 Rx-
Out 1-
Alarm
2 Bleu 9 Rx+
Out 1+
Sensor
3 Jaune 10 Tx- Tx-/Rx-
In 4
Sensor
4 Orange 11 Tx+ Tx+/Rx+
In 3
Sensor
5 Rouge 12 GND
In 2
Sensor
6 Marron 13 Alarm Out 2-
In 1
7 GND Noir 14 Alarm Out 2+
Remarque
Pour plus d'informations sur les fonctions et les paramètres, consultez le
Guide de l'utilisateur.
 Port  LAN (réseau) (RJ45)
Raccordez ce port à un réseau 10BASE-T ou 100BASE-TX à l'aide d'un câble
réseau (UTP, catégorie 5).
 Embase pour faisceau de câbles
Fixez le porte-bride fourni à cette embase pour faisceau de câbles.
 Borne  (sortie vidéo)
Émet un signal vidéo composite. Servez-vous du câble de moniteur fourni pour
le raccordement à la caméra.
 Borne  (entrée du microphone) (mini-prise, mono)
Branchez un microphone en vente dans le commerce.
 Borne  (sortie de ligne) (mini-prise, mono)
À raccorder à un haut-parleur doté d'un amplificateur intégré (vendu dans le
commerce).
Caméra (vue de dessus)
 Borne de raccordement à la caméra
À raccorder à la borne de raccordement de la caméra située sur l'unité
supérieure.
 Étiquette de classification
Cette étiquette indique le nom de l'appareil et sa classification électrique.
 Câble métallique intégré
Le câble métallique sert à éviter la chute de la caméra.
 Logement pour carte mémoire SD
Ce logement permet d'utiliser une carte mémoire SD en option.
Il est possible de stocker les images captées par la caméra dans une carte
mémoire insérée dans ce logement.
Veillez à orienter dans le même sens la partie imprimée de la carte mémoire et
l'étiquette des spécifications de produit, puis insérez fermement la carte dans le
logement. (a)
Cette caméra prend uniquement en charge les formats de carte mémoire
compatibles avec les normes SD/SDHC.
Remarque
Pour obtenir de plus amples informations sur les cartes mémoire SD approuvées
par Sony, contactez votre revendeur Sony.
Connexion
Raccordement au réseau
Raccordez le port LAN de la caméra à un routeur ou à un concentrateur sur le
réseau à l'aide d'un câble réseau (non fourni).
Connexion de l'alimentation électrique
Il est possible d'utiliser les sources d'alimentation suivantes.
ˎ Alimentation électrique HPoE+ 4 lignes
ˎ 24 V c.a.
Remarques
ˎ Ne mettez pas la caméra hors tension immédiatement après l'avoir mise sous
tension. Patientez au moins cinq minutes avant de mettre la caméra hors
tension.
ˎ Si l'alimentation provient d'un système HPoE+, n'installez pas le câblage de
l'alimentation 24 V c.a. Mettez à la terre uniquement le châssis.
Alimentation électrique HPoE+ 4 lignes
L'alimentation est fournie par le PD9501G de PowerDsine ou un équipement
d'alimentation similaire via un câble réseau.
Pour plus de détails, reportez-vous au mode d'emploi de l'équipement
d'alimentation électrique.
Remarque
L'alimentation est fournie par HPoE+, la résistance intégrée n'est pas disponible.
Utilisez la caméra dans la plage de températures d'activation suivante : 0 °C à 50
°C (32 °F à 122 °F).
Connexion à une source d'alimentation de 24 V c.a.
Connectez le système d'alimentation 24 V c.a. à la borne d'entrée d'alimentation
de la caméra. Le câble d'alimentation c.a. n'est pas fourni.
ˎ Utilisez une source d'alimentation de 24 V c.a. isolée vendue dans le
commerce.
ˎ La plage de tension utilisable est la suivante :
24 V c.a. : 21,6 à 26,4 V
ˎ Utilisez un câble UL (style VW-1 10368) pour la connexion 24 V c.a.
Câble d'alimentation recommandé
24 V c.a.
Câble (AWG) #22 #20
Longueur de câble
5 (16,4) 8 (26,2)
maximale (m (pieds))
Raccordement du câble I/O
Schéma de câblage pour l'entrée de capteur
Contacteur mécanique/Dispositif de sortie à collecteur ouvert
Intérieur de la caméra Extérieur

3,3 V
10 KΩ
2,2 KΩ

Entrée de capteur
10 KΩ
1, 2, 3, 4
Contacteur
mécanique
10 KΩ
GND
GND GND GND
Schéma de câblage pour la sortie d'alarme
Intérieur de la caméra
Sortie d'alarme +
Relais
magnétique
Exemple de circuit
24 V c.a.
24 V c.c.,
1 A ou moins
Sortie d'alarme −
Couleur
Jaune
Orange
Rouge
Marron
Noir
Violet
Violet

#18 #16
15 (49,2) 21 (68,9)
ou
Dispositif de sortie
à collecteur ouvert
Extérieur
24 V c.c.
R
GND
(suite au verso)
