Pannello di controllo inverter AC Master (opzionale)
Come accessorio opzionale un pannello di controllo per inverter AC Master (codice articolo:
70405080) è collegato alla porta remota (RS-232). In caso di sistemi con unità multiple: Collegare
sempre il pannello di controllo all'unità Master. Prima di utilizzare il pannello di controllo, assicurarsi
che l'interruttore principale dell'unità collegata sia in posizione "REMOTE" prima dell'avvio.

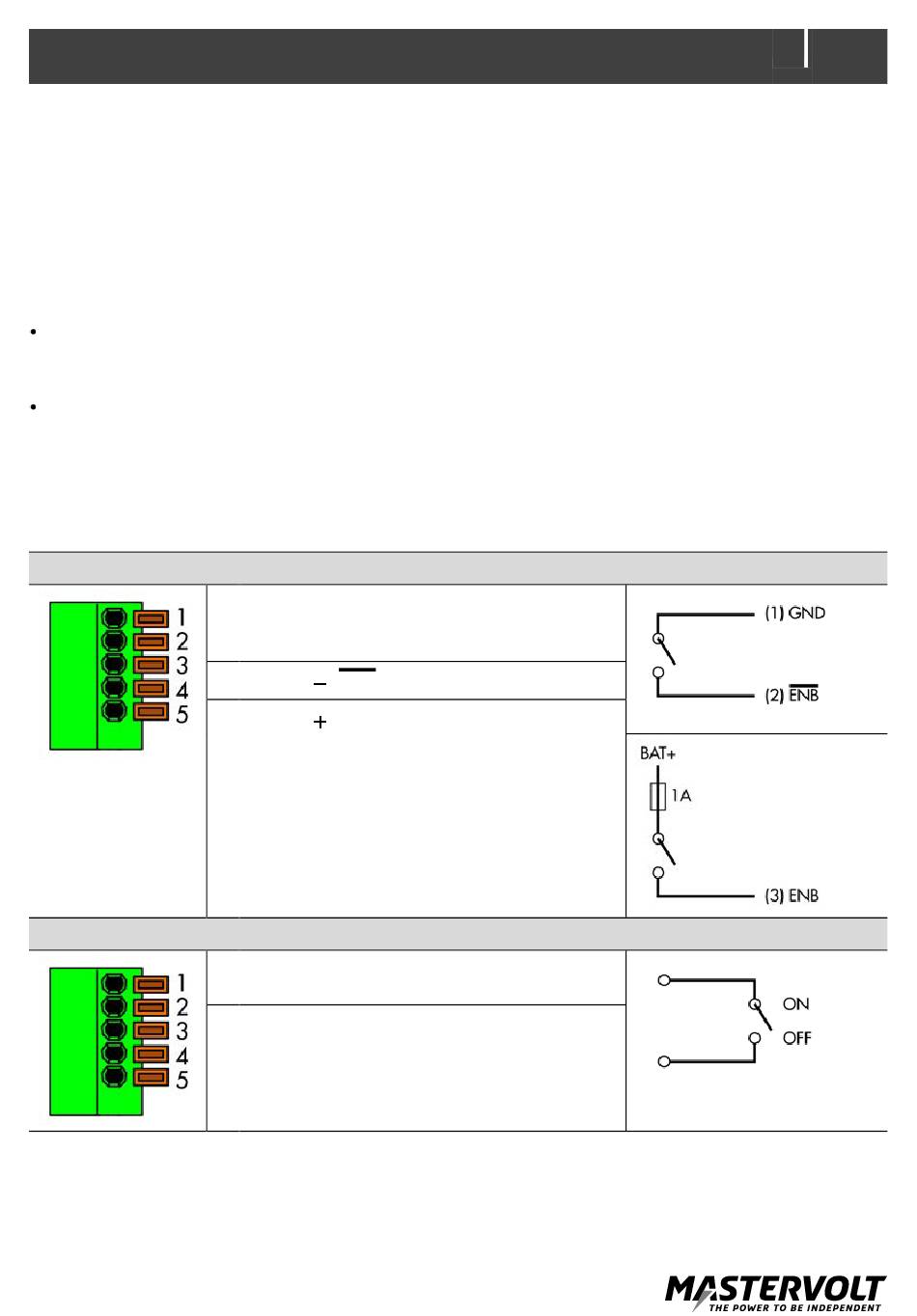

Terminale per interruttore remoto e terminazione CAN
Questo terminale offre due funzioni:
Interruttore a distanza I nstallare un interruttore per il funzionamento a distanza. In caso di
sistemi con unità multiple: Collegare sempre l'interruttore a distanza all'unità Master. Assicurarsi
che l'interruttore principale dell'unità collegata sia in posizione "REMOTE".
Jumper per la terminazione CAN
Un CAN bus richiede due punti di terminazione. Uno all'inizio e uno alla fine del bus. L'AC
Master 2500-3500 è dotato di un jumper che attiva o disattiva la resistenza di terminazione CAN
(ponticello chiuso = terminazione attiva; ponticello aperto = terminazione non attiva). La
terminazione CAN è necessaria per i sistemi con più unità, vedere la sezione 10.
Interruttore a distanza
Jumper per la terminazione CAN
1 Ground (GND)
(stessa polarità con l'ingresso batteria
negativo)
2
−
Enable (ENB)
3
+
Enable (ENB)
4 Slot jumper
5 Slot jumper
