38
NEDERLANDS

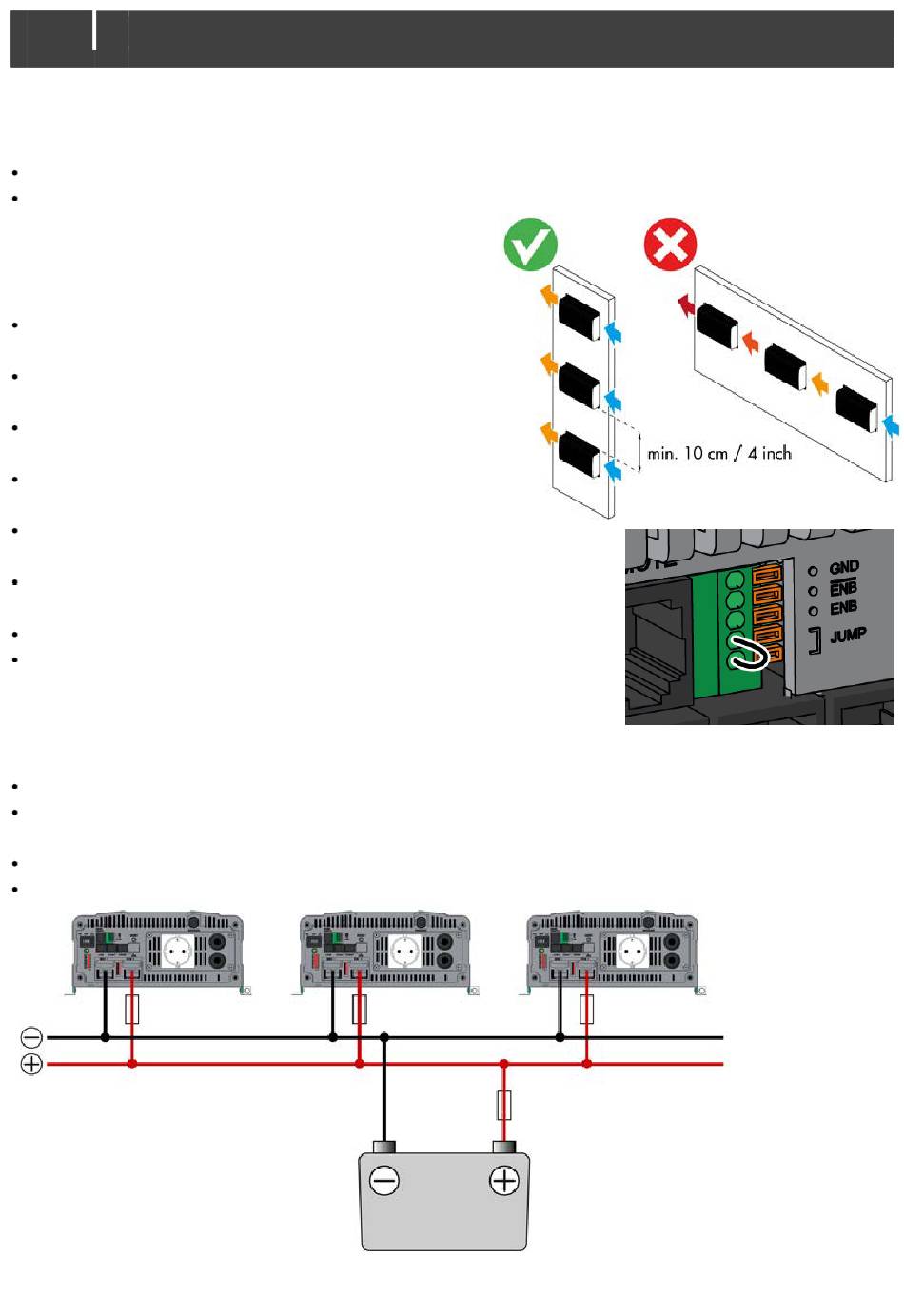

10. Systemen met meerdere units creëren
Met de AC Master 2500/3500 kunt u de volgende systemen met meerdere units creëren:
Parallelle configuratie met 2 tot 15 units om meer uitgangsvermogen te creëren.
Drie fasen configuratie met drie units.

Installatierichtlijnen

Zorg er bij het aanmaken van een systeem met
meerdere units altijd voor dat:
er alleen identieke AC Masters gebruikt worden
met dezelfde artikelnummers;
er tussen de units een vrije ruimte van ten minste
10 cm aanwezig is;
de units niet in elkaars luchtstroom worden
geplaatst, zie afbeelding;
de hoofdschakelaar uit is voor de units die
worden geconfigureerd;
DIP-switch 7 en 8 voor elke unit zijn ingesteld op
'1';
elke unit in het systeem is ingesteld op dezelfde AC-
uitgangsspanning en frequentie met DIP-switch 1 en 3;
er altijd één Master in uw systeem is;
de CAN bus altijd afgesloten is door de jumpers te plaatsen in
de eerste en de laatste unit, zie afbeelding.
DC-bedrading
Er loopt hoge stroom door de bedrading. Aanwijzingen voor een veilige installatie:
Alle bedrading moet de juiste afmeting en zekeringen hebben volgens de plaatselijke regelgeving.
De bekabeling tussen de DC-verdeling en de AC Masters moet dezelfde lengte en
aderdoorsnede hebben.
Houd de kabels zo kort mogelijk.
Gebruik slechts één accubank.
