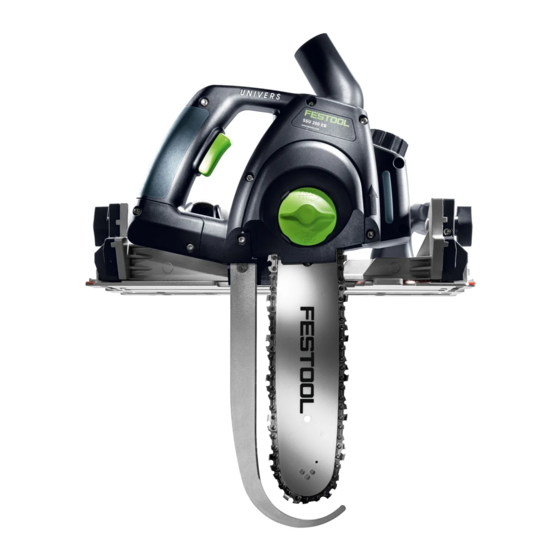

Festool SSU 200 EB Notice Originale

Scie épée SSU 200 EB notice originale

Table des matières

1 Données techniques ............................... 33
2 Symboles ................................................. 33
3 Eléments de contrôle .............................. 33
4 Domaine d'utilisation de
la machine ............................................... 34
5 Les consignes de sécurité ...................... 35
6 Transport et livraison ............................. 39
7 Réglage ................................................... 39
8 Préparation avant utilisation .................. 40
9 Utilisation ................................................ 41
10 Les accessoires ...................................... 42
11 Entretien et réparation ............................ 43
12 Environnement ....................................... 45
13 Résolution de problèmes ........................ 45
1 Données techniques
Puissance absorbée
Fréquence réseau
Puissance nominale
Câble souple
Disjoncteur
Présélection du nombre de tours
Electronique constante
Frein de sûreté électronique
Limitation du courant de démarrage
Graissage automatique du guide
Tours du pignon pour chaîne à l'ajustement de
l'électronique sur degré :
Vitesse maximum de la chaîne
Inclinaison du guide
Poids (avec l'outil)
Profondeur de coupe [Guide 8" (20 cm)]
à 0°
à 15°
à 30°
à 45°
à 60°
Capacité du réservoir d'huile
Classe de protection
2 Symboles
Double isolement
Avertissement de danger
F
220 - 240 V ~
50 - 60 Hz
1600 W
H07RN-F
15 - 16 A
protection
ampèremétrique
2200 - 4600 min
10,6 m/s
0° - 60°
6,5 kg
200 mm
190 mm
170 mm
140 mm
100 mm
~ 240 ml
II /
Avertissement contre le risque
d'électrocution
Utilisez les lunettes de protection !
Portez une protection acoustique !
Veillez à porter un masque anti-pous-
sière !
Utilisez les gants de protection !
Exposition à la pluie interdite !
Débranchez immédiatement le cordon
d'alimentation s'il est coupé ou endom-
magé !
Lisez le mode d'emploi / consignes
de sécurité
Puissance acoustique
Ne pas mettre aux déchets communaux
•
•
 Information, astuce
•
•
3 Eléments de contrôle
•
[1-1]
Bouton de sécurité anti-déclenchement
[1-2]
Bouton interrupteur
-1
[1-3]
Règle de guidage
[1-4]
Protection du guide
[1-5]
Vis à main de la bride
[1-6]
Chariot de guidage
[1-7]
Poignée auxiliaire avant
[1-8]
Indicateur d'huile
[1-9]
Bouchon du réservoir d'huile
[1-10] Raccord d'aspiration rotatif
[1-11] Galet tendeur de chaîne
[1-12] Galet de dosage d'huile
[1-13] Poignée de serrage pour blocage
de l'inclinaison
[1-14] Présélection de tours
[1-15] Poignée auxiliaire arrière
[1-16] Butée d'arrêt parallèle
[2-1]
Protection du pignon à chaîne
33
