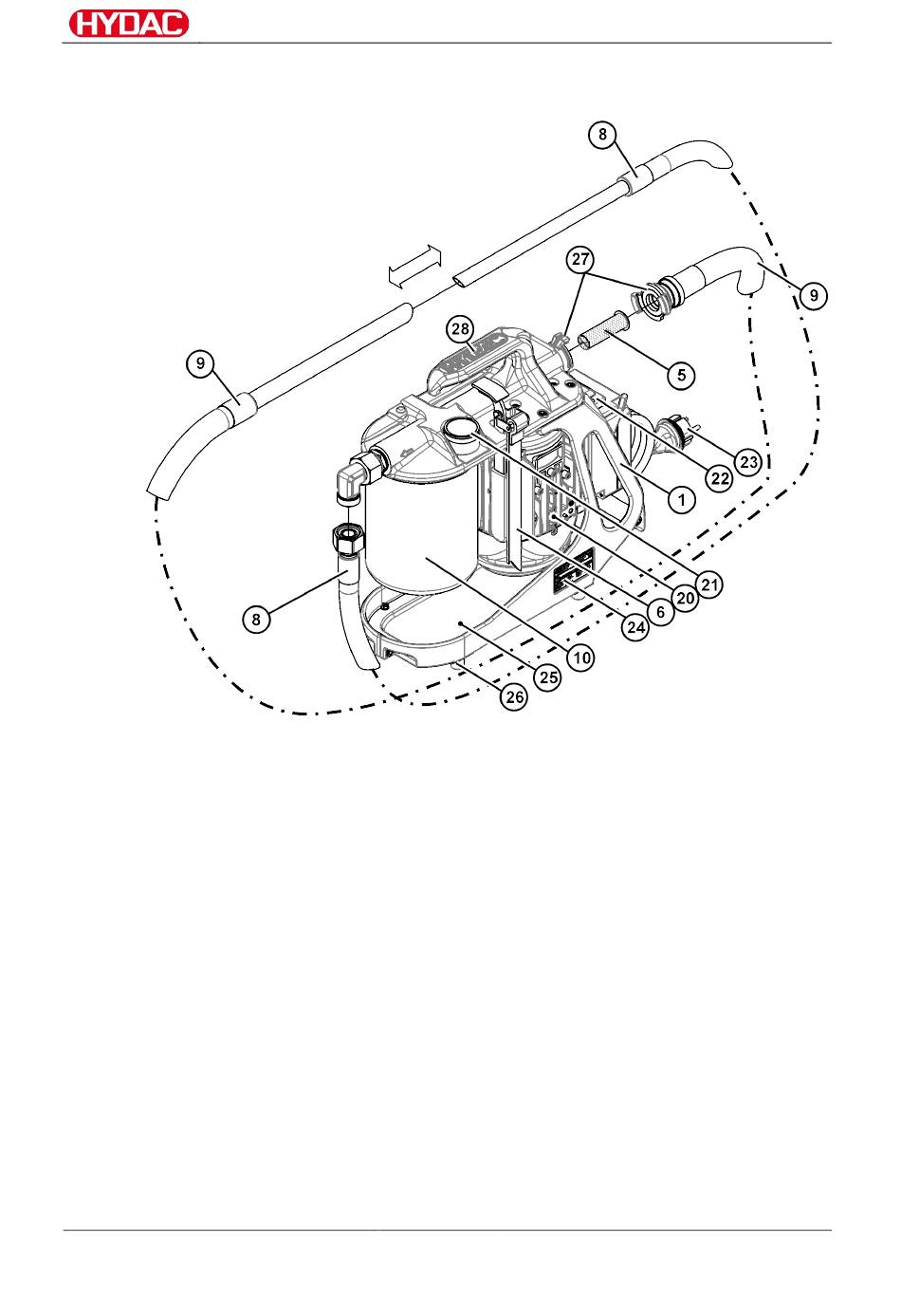

Groupe, fonctionnement
Le groupe de filtration dispose d'un groupe moto-pompe (20) pour lequel la
pompe à palettes est directement bridée sur le moteur d'entraînement.
Selon le modèle, le moteur d'entraînement doit être exploité du courant
alternatif, du courant continu ou de l'air comprimé.
La tension de raccordement/indication de pression figure sur la plaque
signalétique du groupe moto-pompe (20) ou sur le code de type inscrit sur le
côté du groupe de filtration63.
Seul le modèle 110 V/230 V dispose d'un interrupteur Marche/Arrêt (22) au
niveau de la boîte à bornes du moteur électrique avec relais de protection du
moteur contre la surcharge et d'un câble de raccordement avec prise de
courant (23).
Le groupe moto-pompe est bridé sur la tête. La tête comprend les
composants suivants :
• Un limiteur de pression entre le côté aspiration et le côté refoulement
de la pompe, avec une pression d'ouverture d'environ 3,5 bar pour la
protection contre les surcharges
• Une crépine d'aspiration (5) dans le raccord d'aspiration. Accès au
raccord de flexible (27).
OF7S / OF7K
