Installation de l'appareil
2.3.1 Montage de l'appareil sur un rail DIN symétrique
Montage de l'appareil
Procédez comme suit pour monter l'appareil sur un rail DIN symétrique :
1.
2.
3.
8
Accrochez les dents supérieures de l'adaptateur sur le rail DIN symétrique.
Remarque
L'adaptateur comporte un mécanisme coulissant avec une encoche à sa base
pour un tournevis à tête plate.
Rail DIN symétrique
1
Adaptateur de rail DIN
2

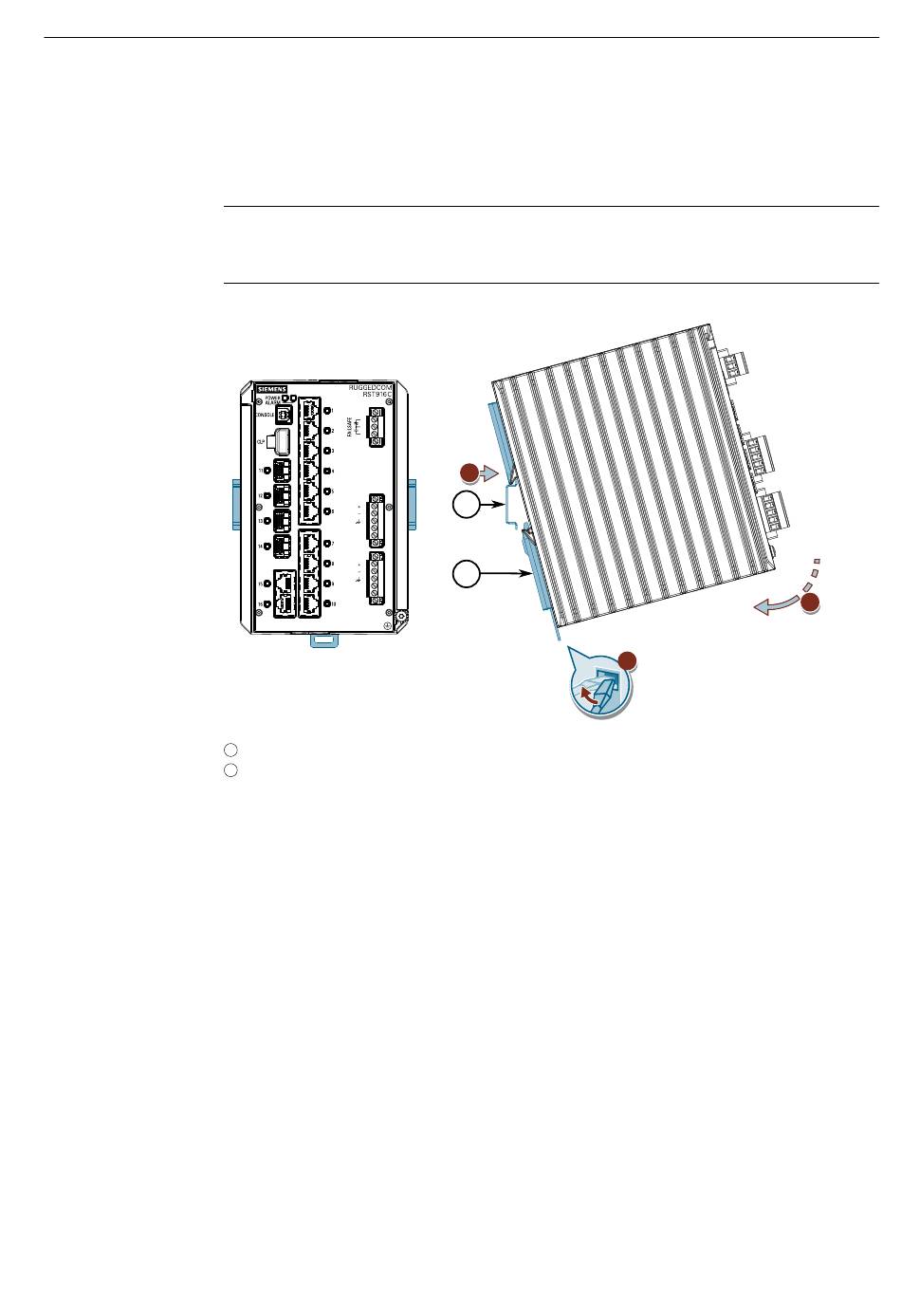

Figure 2.1 Montage de l'appareil sur un rail DIN symétrique
Insérez un tournevis à tête plate dans l'encoche du mécanisme coulissant et
abaissez-le.
Poussez l'appareil contre le bas du rail DIN symétrique et relâchez le mécanisme
coulissant afin d'encliqueter l'appareil.
1
1
2
2
Manuel d'installation, 01/2021, C79000-G8977-1490-02
3
