VISION TOUCH THR
12.4
La gestion de l'eau chaude et froide peut être activée indépendamment en utilisant les
paramètres EHv, ECv dans les menus. Basé sur la valeur de EHv, ECv change les sondes
de référence et les paramètres impliqués:
Point de
référence
Différentiel
Délai de
réponse
Réglez EHv / ECv = 1 si le système ajuste directement la température de l'eau chaude /
froide (avec sonde sur le tuyau) afin de contrôler la température de l'air sortant de
l'échangeur. Dans ce cas, raccordez la vanne mélangeuse qui régule le débit d'eau
chaude / froide à la sortie 0-10V et réglez et connectez les sondes de température d'eau,
en plus du capteur d'ambiance.
Réglez EHv / ECv = 2 si le système régule la température de l'air ambiant alors que la
température de l'eau chaude / froide est gérée par des unités externes (refroidisseurs,
pompes à chaleur). Dans ce cas, seule la sonde de température ambiante est utilisée pour
la régulation.
Le retard de réponse (tdC ou tdH) ralentit les variations de la sortie de contrôle 0-10V par
rapport aux variations de température de la sonde de contrôle.
Gestion eau froide
MANUEL D'UTILISATION ET DE MAINTENANCE
Pag. 104

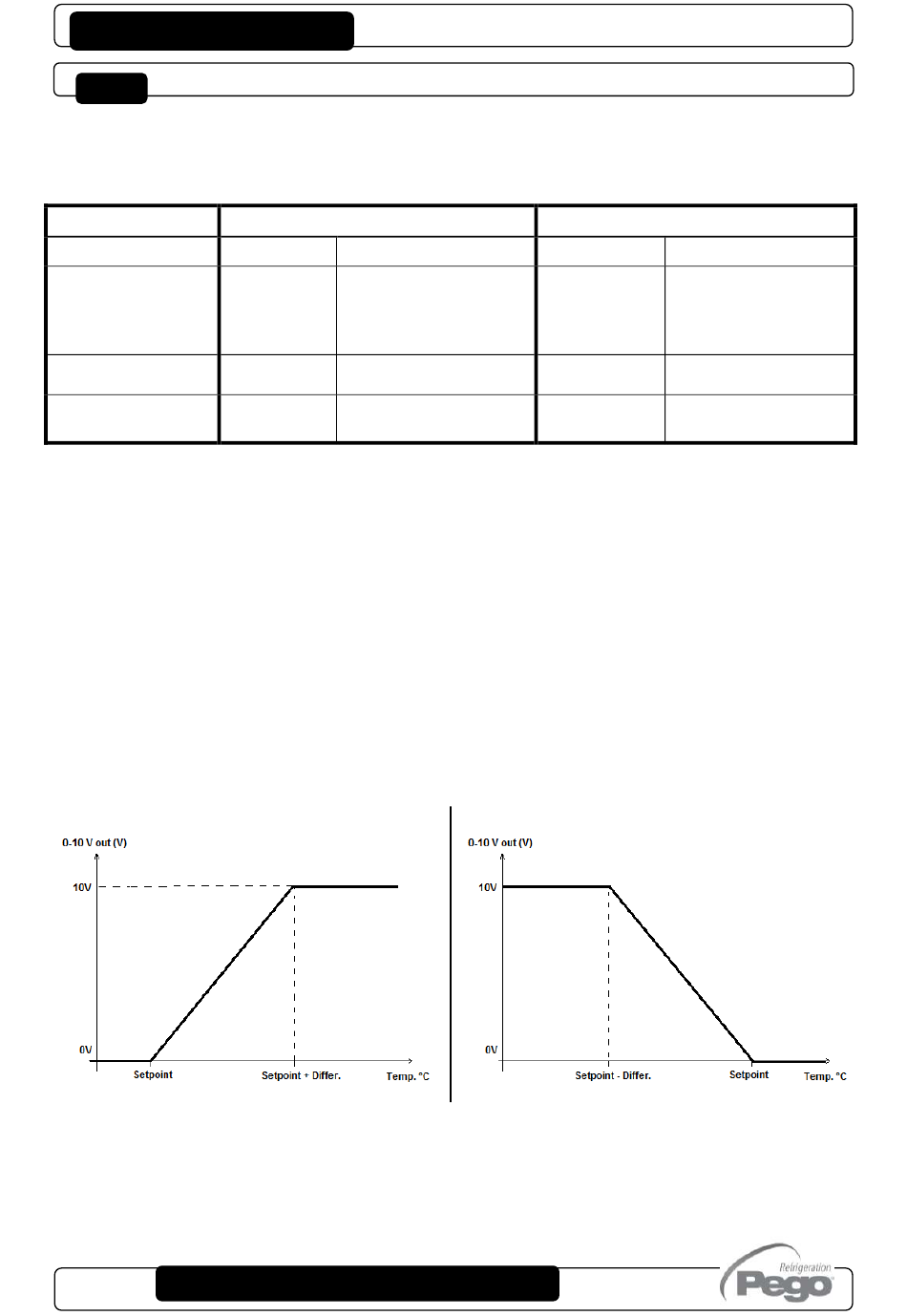

GESTION EAU FROIDE / CHAUDE
Gestion eau froide
ECv = 1 ECv = 2
StC point de consigne
de l'environnement
(zone neutre)
r0C différentiel dtF
tdC
EHv = 1
StH
+ dtn
r0H
tdC tdH
Gestion eau chaude
Gestion eau chaude
EHv = 2
point de consigne
de l'environnement
- dtn
(zone neutre)
différentiel dtC
tdH
