Installation De L'ensemble Écran; Cadre D'écran; Retrait Du Cadre D'écran - Dell Latitude 3190 Manuel Du Propriétaire

REMARQUE :
Lorsque vous placez l'assemblage d'écran à un angle de 90 degrés par rapport au repose-mains, tenez l'assemblage d'écran
fermement afin d'éviter qu'il ne soit endommagé
Installation de l'ensemble écran
1. Placez l'ensemble écran en l'alignant avec les trous de vis situés sur l'ordinateur à 90 degrés en orientant le clavier face à la table.
2. Remettez en place les cinq vis M2.5x5 qui fixent les charnières d'écran au repose-mains.
3. Retournez l'ordinateur.
4. Branchez le câble d'/cran au connecteur sur la carte système.
5. Placez le support de câble d'écran sur le connecteur du câble d'écran et serrez les deux vis M2x3 permettant de fixer le câble de
l'écran à l'ordinateur.
6. Connectez les câbles WLAN.
7. Placez le support métallique sur la carte WLAN et vissez la vis M2x3 pour le fixer à la carte système.
8. Installez les éléments suivants :
a. Batterie
b. Cache de fond
9. Suivez les procédures décrites dans la section
Cadre d'écran
Retrait du cadre d'écran
1. Suivez les procédures décrites dans la section
2. Retirez :
REMARQUE : Le cadre d'écran du Latitude 3190 est une pièce de rechange jetable qui doit être remplacée par un nouveau cadre
d'écran dès qu'elle est retirée du système. Cela s'applique également au retrait du cadre pendant le remplacement du panneau
d'écran, et à l'assemblage du cache arrière d'écran et de l'antenne.
a. Cache de fond
b. Batterie
c. assemblage d'écran

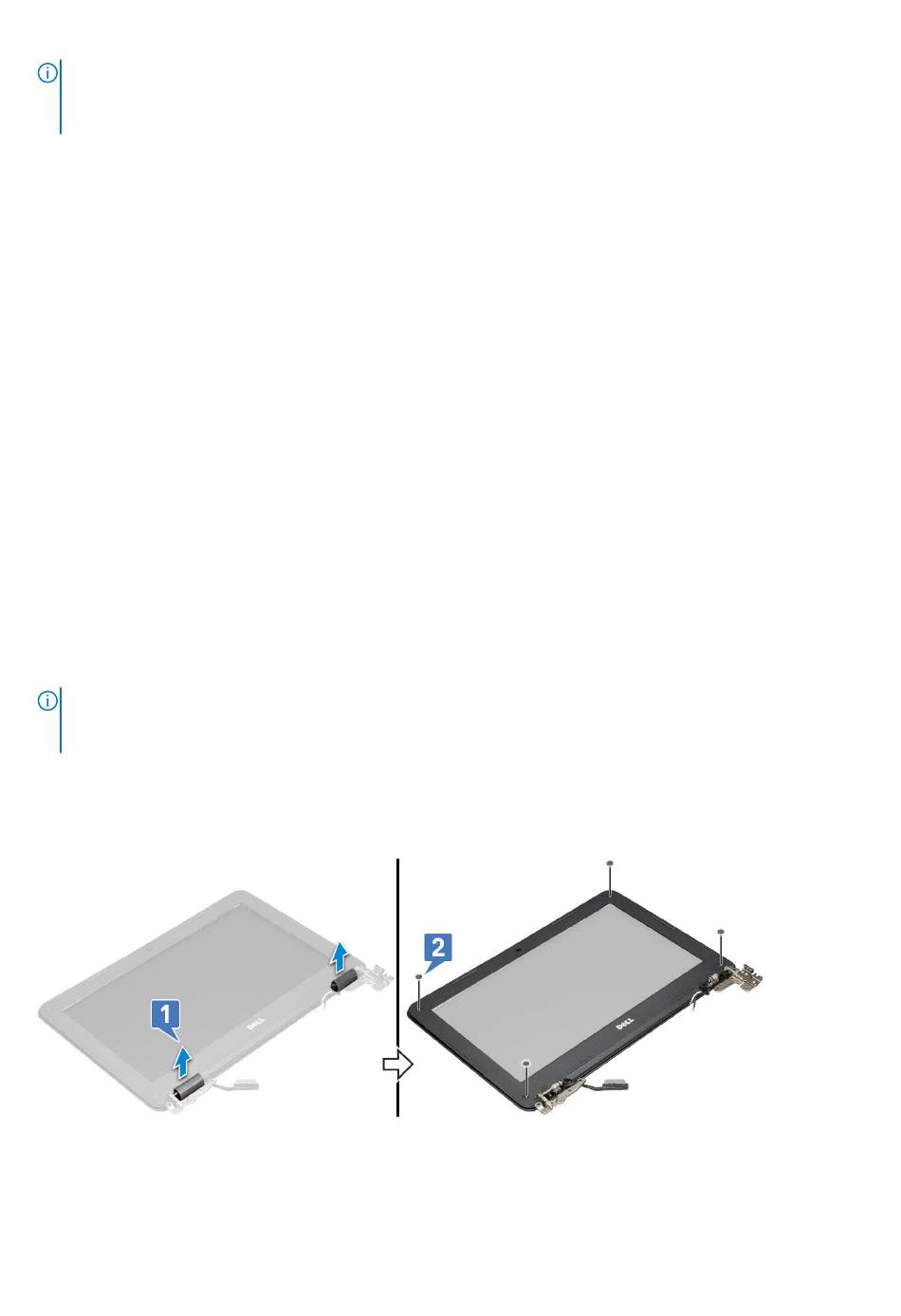

3. Retirez le cache de charnière et le cache Mylar qui fixe le cadre d'écran à l'assemblage d'écran [1].
4. Retirez les quatre vis M2.5x3.5 et faites levier sur les coins pour dégager le cadre d'écran de l'assemblage d'écran [2, 3].
Après une intervention à l'intérieur de
Avant une intervention à l'intérieur de
l'ordinateur.
l'ordinateur.
Démontage et remontage 47
