Manuel d'utilisation cyber
6.4 Affectation des bornes variante d'appareil IP65 décentralisée SIM20xxD-FC...

6.4.1 Vue d'ensemble des connecteurs IP65

La figure ci-après montre la disposition des connecteurs avec l'inscription correspondante
sur l'amplificateur d'entraînement :
Amplificateur d'entraînement
N° Fonction
X1 Alimentation en
tension
Interface de bus de
X2
terrain Output
X3 Interface de bus de
terrain Input
Interface de
X4
diagnostic USB
X5 Entrées numériques /
sorties numériques
X6 Interface résolveur
X7 Interface codeur
X8 Raccordement
moteur
6.4.2 Schéma de raccordement IP65
Les illustrations suivantes montrent des schémas de raccordement de principe de
l'amplificateur d'entraînement avec une alimentation avec les blocs d'alimentation SELV et
PELV.
La norme DIN EN 1175-1 (VDE 0117-1):2011-06 doit être appliquée pour les utilisations dans
les systèmes de transport sans conducteur (FTS). Si simco
une application FTS, le câblage décrit dans la figure suivante doit être utilisé en raison de
l'absence de la séparation galvanique entre la logique et la puissance. simco
alors alimenté entièrement par la batterie. Cela est rendu possible par l'entrée de tension à
plage étendue de 12-60 VDC et la possibilité de l'utilisation d'une source de courant
(l'alimentation de la logique a lieu dans ce cas via une diode interne).
Révision : 02
® ®
simco drive 2
X2
X4
Type de connecteur sur
l'appareil
Intercontec itec 915
9 pôles mâle
CAN : M12 femelle, à 5 pôles codage
A
Basé sur Ethernet : M12 femelle,
à 4 pôles codage D
CAN : M12 mâle à 5 pôles codage A
Basé sur Ethernet : M12 femelle,
à 4 pôles codage D
M12 femelle, à 4 pôles codage A
M12 mâle à 8 pôles codage A
M12 femelle, à 8 pôles codage A
M12 femelle, à 8 pôles codage A
Intercontec itec 915
15 pôles femelle
5022-D057946
Affichages LED
X6

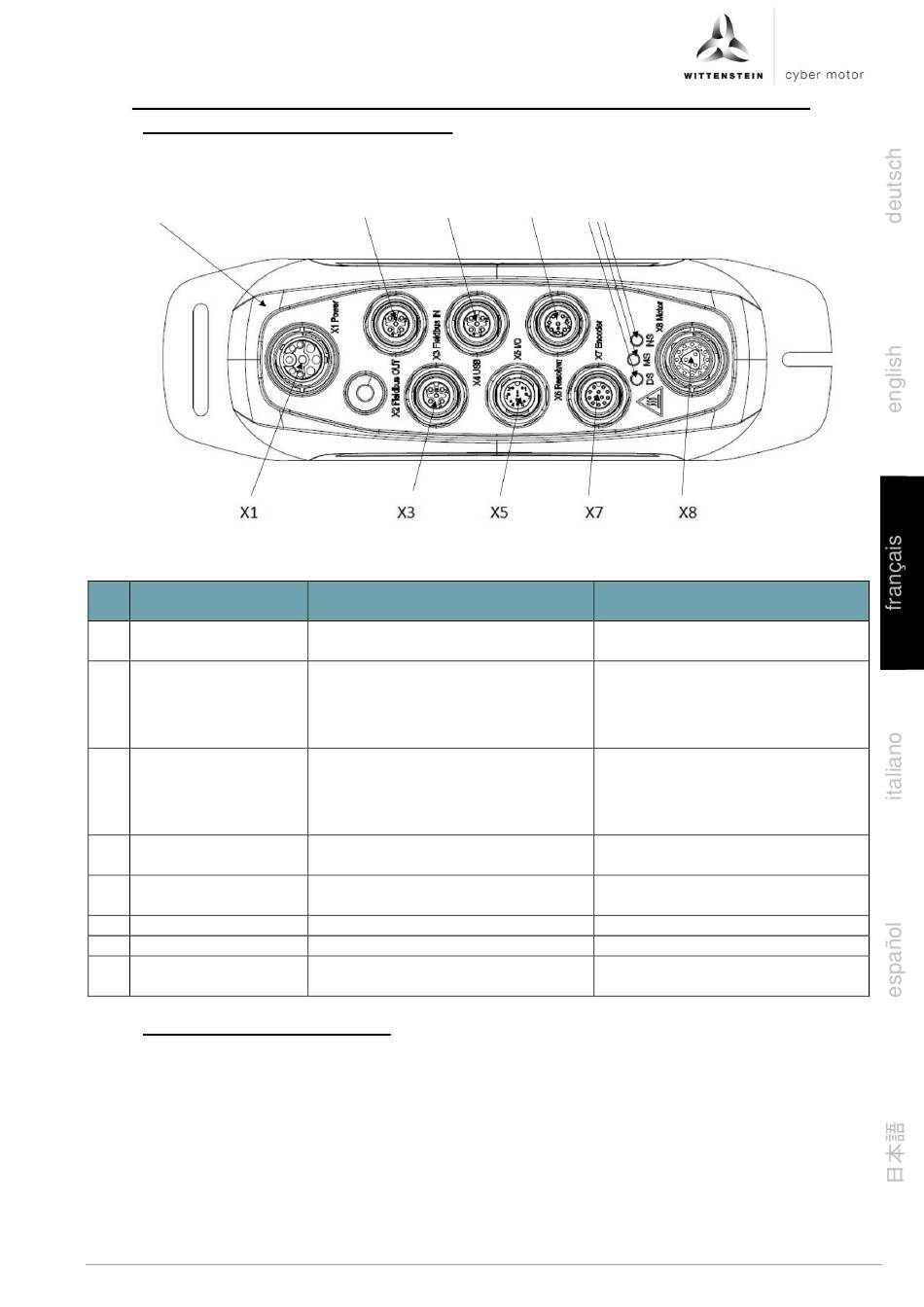

Image 6.1 : Connecteurs IP65
Type de connecteur sur le
câble
Intercontec itec 915 9 pôles,
femelle
CAN : M12 mâle à 5 pôles codage A
Basé sur Ethernet : M12 mâle
à 4 pôles codage D
CAN : M12 femelle, à 5 pôles codage
A
Basé sur Ethernet : M12 mâle
à 4 pôles codage D
M12 mâle à 4 pôles codage A
M12 femelle, à 8 pôles codage A
M12 mâle à 8 pôles codage A
M12 mâle à 8 pôles codage A
Intercontec itec 915 15 pôles,
mâle
®
drive 2 devait être utilisé dans
®
drive 2 sera
