b) Montage van de rolroerservo
Zoek in het eerste derde van elke vleugelhelft
de servoschachtdeksels aan de onderkant van
de vleugelhelft. Snijd deze plaats voorzichtig
met een cuttermes uit (pijl in afbeelding 2) en
strijk de folie met een strijkijzer aan de randen
vast.
In de servoschachtdeksels moeten ook de
langsgleuven voor de stangen worden gesne-
den (pijlen in afbeelding 2).
Maak voor de rolroerservo's geschikte verlen-
gkabels aan. Hierbij geeft u omwille van veilig-
heidsredenen de voorkeur aan het vastsolde-
ren van de servokabels met de verlengkabels
(in de plaats van insteekbare verlengkabels).
De verlengde servokabels voet u in de ser-
voschacht in en bij de ribben van de vleugel-
constructie aan de onderzijde van de vleugel
opnieuw uit (afbeelding 1, pos. 2).
Daarna kunnen de servo's in de servohouders van de servoschacht-deksels worden ingebouwd en de roerhoorns in
de rechterhoek worden geplaatst.
Hiervoor moeten telkens twee hardhouten blokken uit de leveringsomvang zodanig op de servoschachtdeksel worden
gekleefd dat de roerhoorn van de servo in het midden uit de langsgleuven uitsteekt.
De servo's worden op de hardhouten blokken met passende schroeven uit de leveringsomvang van de servo's be-
vestigd (afbeelding 2, pos. 1).
De servoschachtdeksels worden op een later tijdstip na het voltooien van alle werken met vier zelfsnijdende schroe-
ven 1,5 x 6 mm vastgeschroefd (afbeelding 2, pos. 2).
c) Montage van de roerhoorns aan de rolroeren
Teken in een rechte lijn van de roerhoorn van de servo gemeten, de montageplaats van roerhoorn aan de rolroeren
aan.
Boor met een passende boor de overeenkomstige gaten. De roerhoorns kunnen nu met schroeven M2 x 25 mm en
de tegenplaat aan de roerhoorns worden gemonteerd.
Eventueel bovenstaande schroeven op de roerhoorns moeten worden ingekort.
Om te vermijden dat de boorgaten uitbreken, moet u langzaam, in een rechte hoek en met een hardhouten
ondergrond als tegenlager boren. Voor optimale resultaten raden wij aan met een tegenlager van 0,1 mm te
boren.

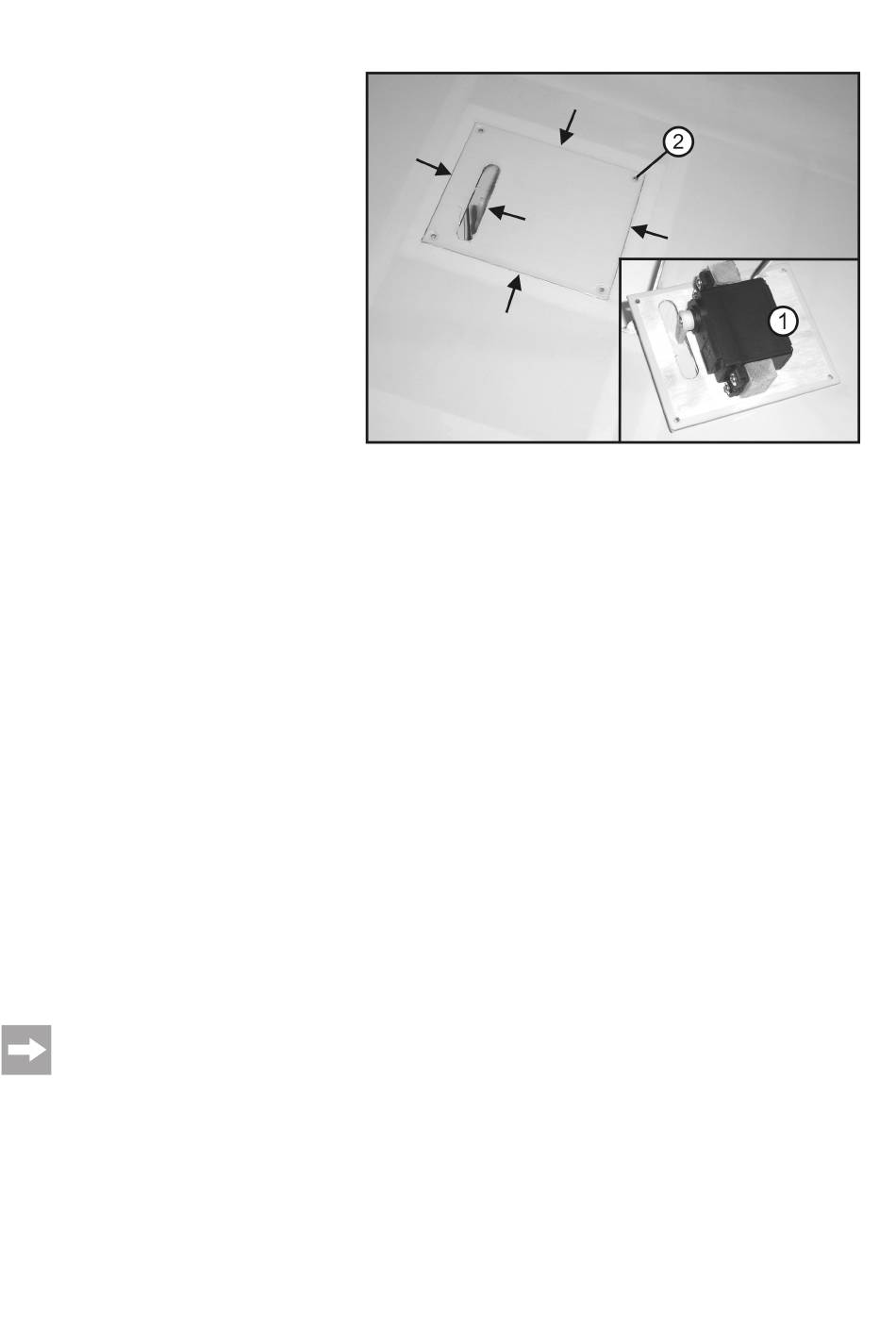

Afbeelding 2
