Manuel de fonctionnement

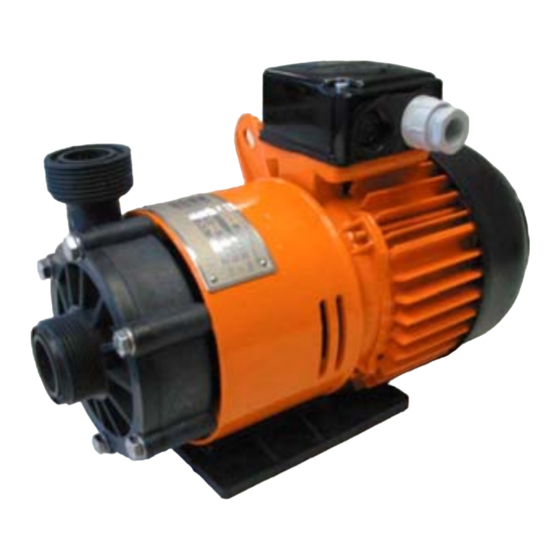

Pompe centrifuge à entraînement magnétique
®
ProMinent
von Taine
Type:
Prière de lire soigneusement l'ensemble des instructions de fonctionnement
Fausse manœuvre entraîne la perte immédiate de toute prétention à garantie !
No. 987041
ProMinent Dosiertechnik GmbH • 69123 Heidelberg • Germany
®
von Taine
®
0807 PVDF
0807 PP/FKM
0807 PP/EPDM
Numéro de fab.
Type et numéro de la pompe à indiquer ici !
avant tout usage et de ne pas les jeter !
0807 PP et PVDF
®
von Taine
0807 PVDF/FKM
0807 PVDF/EPDM
0807 PP
BA vT 008 03/06 F
Publicité
Table des Matières
Manuels Connexes pour ProMinent von Taine 0807 PP/FKM
Sommaire des Matières pour ProMinent von Taine 0807 PP/FKM
- Page 1 Prière de lire soigneusement l'ensemble des instructions de fonctionnement avant tout usage et de ne pas les jeter ! Fausse manœuvre entraîne la perte immédiate de toute prétention à garantie ! No. 987041 ProMinent Dosiertechnik GmbH • 69123 Heidelberg • Germany BA vT 008 03/06 F...
- Page 2 Editeur Editeur: Manuel de fonctionnement de pompe centrifuge à entraînement magnétique ® ® ProMinent von Taine 0807 PP et PVDF © ProMinent Dosiertechnik GmbH, 2010 ProMinent Dosiertechnik GmbH Im Schuhmachergewann 5-11 69123 Heidelberg Germany info@prominent.de www.prominent.de Sous réserve de modifications Imprimé...
-
Page 3: Table Des Matières
Table des matières TABLE DES MATIERES Généralités ......................5 Emploi selon la spécification ..................5 Niveau de pression acoustique ...................5 Sécurité ....................... 5 Identification des consignes de sécurité dans le manuel de fonctionnement .....5 Qualification et formation du personnel...............6 Dangers résultants du non-respect des consignes de sécurité ........6 Travailler dans le respect des consignes de sécurité... - Page 4 Table des matières Procédure de démontage..................12 Montage de la pompe ....................13 Causes et élimination de défaillances ............14 Caractéristiques techniques générales ............16 10 Pièces de rechange..................17 10.1 Vue éclatée .......................17 ® 10.2 Liste des pièces de rechange von Taine 0807 PP/FKM.........17 ®...
-
Page 5: Généralités
ATTENTION Vérifier la stabilité chimique des 2.1 Identification des consignes de matériaux! sécurité dans le manuel de (voir la liste de stabilités de ProMinent) fonctionnement Les consignes de sécurité relatives à des • Lors refoulement fluides dangers auxquels s´expose le personnel... -
Page 6: Qualification Et Formation Du Personnel
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF Défaillances au niveau des fonctions ATTENTION vitales de la machine / de l´installation Défaillances niveau Des indications apposées directement sur procédures maintenance la machine comme par exemple: d´entretien prescrites. Flèche indiquant le sens de rotation... -
Page 7: Consignes De Sécurité Pour Les Travaux De Maintenance D´entretien Et D´installation
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 2.6 Consignes de sécurité pour les 2.7 Transformations non- travaux de maintenance autorisées et fabrication de d´entretien et d´installation pièces de rechange L´exploitant est tenu de veiller à ce que... -
Page 8: Description De La Pompe Et Des Accessoires
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 4 Description de la pompe et Type 0807 PP 0807 PVDF Revêtement PVDF des accessoires d´aimant entraîné Carter arrière PVDF 4.1 Description générale Axe de centrage Céramique oxydée Les pompes centrifuges à accouplement Paliers Céramique oxydée... -
Page 9: Tuyau D´aspiration
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF d´aspiration et de refoulement. Tous les tuyaux d´aspiration et de refoulement doivent être conduits vers le corps de la pompe sans la moindre tension. Le poids des tuyaux ne doit pas s´appuyer sur le corps. -
Page 10: Mise En Service Et Hors Service
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF CONSEIL Il est recommandé d´installer des dispositifs de sécurité contre la marche à sec, comme des débitmètres, des contacteurs manométriques, des interrupteurs de pression différentielle ou des contrôleurs de niveaux. -
Page 11: Fonctionnement
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 6.3 Fonctionnement 7 Conseils d´entretien Si le moteur a été arrêté par le disjoncteur- 7.1 Généralités protecteur, il faut procéder comme suit: Etant conçue pour le fonctionnement Avant de remettre le moteur en circuit, continu, la pompe ne nécessite aucun... -
Page 12: Procédure De Démontage
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 7.3 Procédure de démontage 1. Dévisser les 6 vis (901.1) du corps de la 2. Enlever le carter de pompe (162) du corps pompe (101). de pompe (161). Retirer l’aimant entraîné... -
Page 13: Montage De La Pompe
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 7.4 Montage de la pompe 1. Montage du palier (310.1 et 310.2) avec 2. Vérifier si l‘ unité roue / aimant entraîné l’aimant entraîné (847.1) et roue (230). (230 + 847.1) est à tourner avec les paliers (310.1 + 310.2) sur l’axe de... -
Page 14: Causes Et Élimination De Défaillances
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF ne sont pas effetués selon les règles de ATTENTION l´art, entraîneront, dans la plupart des cas, coûts supplémentaires Une fois le montage du corps de pompe inutiles. complète terminé, la roue (230) avec l´aimant entraîné... - Page 15 ® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF Défaillance Causes Elimination La soupape n´est pas Ouvrir entièrement la entièrement ouverte soupape Le débit est trop élevé Les pertes de l´appareil sont Installer une soupape inférieures aux pertes d´étranglement dans le tuyau présumées...
-
Page 16: Caractéristiques Techniques Générales
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 9 Caractéristiques techniques générales No. de commande 1023090 1023096 1028552 1028568 ® ® ® ® Pompe type von Taine 0807 von Taine 0807 von Taine 0807 von Taine 0807 PP/FKM... -
Page 17: Pièces De Rechange
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 10 Pièces de rechange 10.1 Vue éclatée ® 10.2 Liste des pièces de rechange von Taine 0807 PP/FKM Numéro de fabrication: Pos. Code article Désignation Matière PUMA.00.0250.071 Lanterne PUMA.05.0050.036 Corps de pompe avec anneau d‘usure polypropylène... -
Page 18: Liste Des Pièces De Rechange Von Taine
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF Pos. Code article Désignation Matière PUMA.05.0050.115 Plaque rectangulaire PUMA.00.0090.150 Rondelle Ø6,4 DIN125 PUMA.00.0250.004 Moteur 250W 230/400V 50Hz 847.1 PUMA.02.B.03 0055 Aimant entraîné Ø85 polypropylène 847.2 PUMA.10.0110.120 Aimant d’entraînement 15(18S) diamètre de l‘arbre 14mm PUMA.00.0090.140... -
Page 19: Liste Des Pièces De Rechange Von Taine
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF Pos. Code article Désignation Matière PUMA.10.0110.001 Roue Ø85/6mm polypropylène 310.1 PUMA.05.0050.046 Palier polypropylène 310.2 PUMA.05.0050.046 Palier céramique oxy. 314.1 PUMA.05.0050.040 Bague de contact céramique oxy. 412.1 PUMA.05.0050.093 Joint torique 90x2,5 EPDM 412.3... -
Page 20: Appendice
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 11 Appendice ® 11.1 Plan coté von Taine 0807 PP et PVDF Page 20... -
Page 21: Courbe Caractéristique
® ® Manuel de fonctionnement ProMinent von Taine 0807 PP/PVDF 11.2 Courbe caractéristique ® von Taine 0807 PP/PVDF Densité NPSH 1000 2000 3000 4000 5000 6000 7000 Débit [l/h] 1000 2000 3000 4000 5000 6000 7000 Débit [l/h] 1000 2000... -
Page 22: Fiche Technique Pour Moteur
Les données techniques correspondent au descriptif du fabricant des moteurs. Les données techniques de moteurs similaires chez d´autres fabricants varient très peu. Ces données sont d´ordre général. Nr. / No. ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany Datum / Date 05.12.2003 Page 22... -
