Manuel de fonctionnement

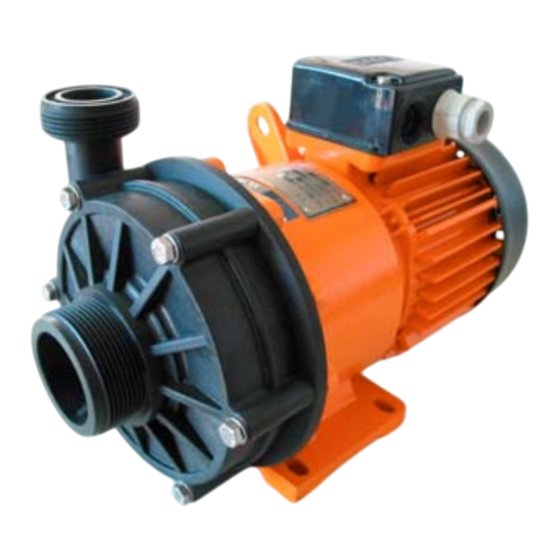

Pompe centrifuge à entraînement magnétique
®
ProMinent
von Taine
Type:
Prière de lire soigneusement l'ensemble des instructions de fonctionnement
Fausse manœuvre entraîne la perte immédiate de toute prétention à garantie !
No.de pièce 986991 ProMinent GmbH • 69123 Heidelberg • Germany
®
von Taine
®
1313 PVDF
1313 PP/FKM
1313 PP/EPDM
Numéro de fab.
Type et numéro de la pompe à indiquer ici !
avant tout usage et de ne pas les jeter !
1313 PP et PVDF
®
von Taine
1313 PVDF/FKM
1313 PVDF/EPDM
1313 PP
BA vT 011 03/06 FR
Publicité
Table des Matières
Manuels Connexes pour ProMinent von Taine 1313 PP Seires
Sommaire des Matières pour ProMinent von Taine 1313 PP Seires
- Page 1 Prière de lire soigneusement l'ensemble des instructions de fonctionnement avant tout usage et de ne pas les jeter ! Fausse manœuvre entraîne la perte immédiate de toute prétention à garantie ! No.de pièce 986991 ProMinent GmbH • 69123 Heidelberg • Germany BA vT 011 03/06 FR...
- Page 2 Editeur Editeur: Manuel de fonctionnement de pompe centrifuge à entraînement magnétique ® ® ProMinent von Taine 1313 PP et PVDF © ProMinent GmbH, 2010 ProMinent GmbH Im Schuhmachergewann 5-11 69123 Heidelberg Germany info@prominent.com www.prominent.com Sous réserve de modifications Imprimé en Allemagne...
-
Page 3: Table Des Matières
Table des matières TABLE DES MATIERES Généralités ......................5 Emploi selon la spécification ..................5 Niveau de pression acoustique ...................5 Sécurité ....................... 5 Identification des consignes de sécurité dans le manuel de fonctionnement .....5 Qualification et formation du personnel...............6 Dangers résultants du non-respect des consignes de sécurité ........6 Travailler dans le respect des consignes de sécurité... - Page 4 Table des matières Procédure de démontage..................12 Montage de la pompe ....................13 Causes et élimination de défaillances ............15 Caractéristiques techniques générales ............16 10 Pièces de rechange..................17 10.1 Vue éclatée .......................17 ® 10.2 Liste des pièces de rechange von Taine 1313 PP/FKM.........17 ®...
-
Page 5: Généralités
2.1 Identification des consignes de Vérifier la stabilité chimique des sécurité dans le manuel de matériaux! fonctionnement (voir la liste de stabilités de ProMinent) Les consignes de sécurité relatives à des dangers auxquels s´expose le personnel • Lors refoulement fluides doivent être identifiées à... -
Page 6: Qualification Et Formation Du Personnel
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF Des indications apposées directement sur Défaillances niveau la machine comme par exemple: procédures maintenance d´entretien prescrites. Flèche indiquant le sens de rotation Mise en danger du personnel par des Marquage de raccords hydrauliques / effets électriques,... -
Page 7: Consignes De Sécurité Pour Les Travaux De Maintenance D´entretien Et D´installation
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF constructeur. Les pièces de rechange 2.6 Consignes de sécurité pour les d´origine ainsi accessoires travaux de maintenance autorisés par le constructeur constituent d´entretien et d´installation des facteurs de sécurité. L´utilisation d´autres... -
Page 8: Description De La Pompe Et Des Accessoires
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 4 Description de la pompe et Type 1313 PP 1313 PVDF Revêtement PVDF des accessoires d´aimant entraîné Carter arrière PVDF 4.1 Description générale Axe de centrage céramique Les pompes centrifuges à accouplement Paliers céramique... -
Page 9: Tuyau D´aspiration
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF doivent être conduits vers le corps de la pompe sans la moindre tension. Le poids des tuyaux ne doit pas s´appuyer sur le corps! ATTENTION Ne pas installer de soupape à fermeture rapide dans les tuyaux! Le corps de la pompe serait détruit par des coups de... -
Page 10: Mise En Service Et Hors Service
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF ATTENTION La marche à sec de la pompe doit être absolument évitée! CONSEIL Il est recommandé d´installer des dispositifs de sécurité contre la marche à sec, comme des débitmètres, des contacteurs manométriques, des... -
Page 11: Fonctionnement
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF En ce qui concerne l'Allemagne : ATTENTION Les déchetteries locales des villes et des communes accepteront les éléments de La pompe doit être protégée des rebut pourvu qu'ils soient nettoyés. -
Page 12: Procédure De Démontage
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 7.3 Procédure de démontage 1. Dévisser les 6 vis (901.1) du corps de la 2. Retirer la tête de pompe (001) de la pompe (101). lanterne (113). Outil nécessaire: clé à fourche ou clé... -
Page 13: Montage De La Pompe
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 5. Enlever la roue (230) de l’aimant entraîné 6. Enlever la bague de contact (314.2) de la (847.1) . roue (230) . Outil nécessaire: levier de montage! Outils nécessaires: pièce tubulaire de 80mm de diamètre... - Page 14 ® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF ne sont pas effetués selon les règles de ATTENTION l´art, entraîneront, dans la plupart des cas, coûts supplémentaires Une fois le montage du corps de pompe inutiles. complète terminé, la roue (230) avec l´aimant entraîné...
-
Page 15: Causes Et Élimination De Défaillances
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 8 Causes et élimination de défaillances Défaillance Causes Elimination La pompe ne marche pas Aucune tension Vérifier la tension après sa mise en circuit Impuretés dans le corps de la Enlever les impuretés... -
Page 16: Caractéristiques Techniques Générales
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 9 Caractéristiques techniques générales Numéro de 1023092 1023098 1028564 1028570 commande ® ® ® ® Pompe type von Taine 1313 von Taine 1313 von Taine 1313 von Taine 1313 PP/FKM... -
Page 17: Pièces De Rechange
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 10 Pièces de rechange 10.1 Vue éclatée ® 10.2 Liste des pièces de rechange von Taine 1313 PP/FKM Numéro de fabrication: Pos. Code article Désignation Matière PUMA.14.0180.020 Corps de pompe polypropylène... -
Page 18: Liste Des Pièces De Rechange Von Taine
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF Pos. Code article Désignation Matière 412.1 PUMA.12.0150.001 Joint torique 130x3 (aspiration) 412.2 PUMA.12.0150.015 Joint torique 32x3,5 (refoulement) 554.2 PUMA.00.0090.150 Rondelle PUMA.00.0650.001 Moteur 650W 230/400V courant triphasé 847.1 PUMA.13.0220.002 Aimant entraîné... -
Page 19: Liste Des Pièces De Rechange Von Taine
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF Pos. Code article Désignation Matière 314.3 contact PUMA.12.0150.135 Axe céramique céramique PUMA.13.0220.000 Roue Ø97/7,4mm polypropylène céramique PUMA.12.0150.126 Palier céramique céramique 314.1 PUMA.12.0150.045 Bague de contact (corps de pompe) 314.2 PUMA.12.0150.055 Bague de contact (roue) Téflon graphite... -
Page 20: Appendice
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 11 Appendice ® 11.1 Plan coté von Taine 1313 PP et PVDF Page 20... -
Page 21: Courbe Caractéristique
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 11.2 Courbe caractéristique ® von Taine 1313 PP/PVDF 2,10 2,00 1,90 Densité 1,80 1,70 1,60 1,50 NPSH 1,40 2000 4000 6000 8000 10000 12000 14000 Débit [l/h] 2000 4000 6000... -
Page 22: Fiche Technique Pour Moteur
Les données techniques correspondent au descriptif du fabricant des moteurs. Les données techniques de moteurs similaires chez d´autres fabricants varient très peu. Ces données sont d´ordre général. Nr. / No. ProMinent GmbH · 69123 Heidelberg · Germany Datum / Date 17.12.2003 Page 22... -
Page 23: Déclaration De Conformité De La Ce
® ® Manuel de fonctionnement ProMinent von Taine 1313 PP/PVDF 11.4 Déclaration de conformité de la CE Page... - Page 24 Addresses and delivery by the manufacturer / Adresses et liste des fournisseurs fournies par le constructeur / Para informarse de las direcciones de los distribuidores, dirigirse al fabricante ProMinent GmbH Im Schuhmachergewann 5-11 • 69123 Heidelberg Germany Tel.: +49 6221 842-0 Fax.
