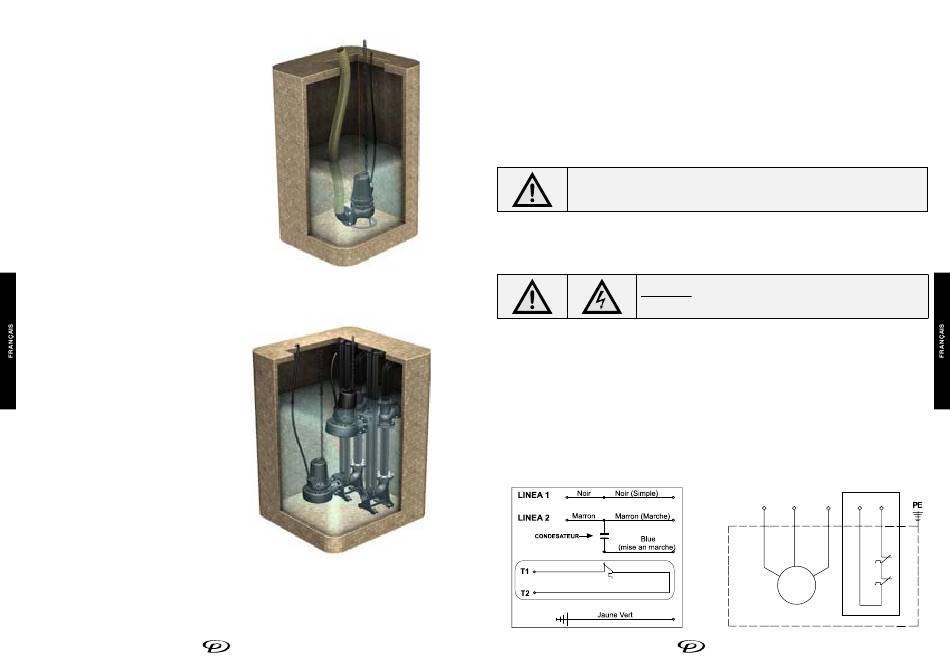

7 .3 Type d'installation

Encombrements pour une installation mobile
Encombrements pour une installation fixe
- 48
7 .4 Fonctionnement automatique avec flotteur
Le fonctionnement en automatique de la pompe est garanti par le flotteur raccordé au tableau électrique.
Le flotteur raccordé au tableau de commande doit avoir l'espace suffisant pour se soulever librement. Dans
le conduit de refoulement, nous conseillons l'utilisation d'un clapet de non-retour à boule pour empêcher
d'éventuels reflux.
Dreno Pompe autorise uniquement l'utilisation de flotteurs approuvés, ainsi que des références dans le cata-
logue et dans la liste de prix actuelle. Dreno Pompe ne répond pas de l'utilisation de flotteurs différents de
ceux indiqués dans son catalogue. Pour l'utilisation de flotteurs différents, l'installateur est prié de contacter
le bureau technique de Dreno Pompe pour l'autorisation nécessaire. Dans le cas contraire, Dreno Pompe
n'est pas responsable des anomalies de fonctionnement. Pour une bonne installation, se référer à la fiche
technique du produit, qui est fournie séparément par Dreno Pompe. En cas de flotteur ATEX, il devra être
interfacé avec une barrière représentée par une construction électrique active avec sécurité intrinsèque ATEX.
L'installation peut être effectuée seulement par du personnel spécialisé ou qualifié par Dreno Pompe.
ATTENTION : Utiliser uniquement des composants autorisés par Dreno Pompe.
ATTENTION : Le flotteur ATEX doit toujours être interfacé à une barrière de
protection intrinsèque
8 . Raccordements électriques
Tous les branchements électriques doivent être effectués par des électriciens spécialisés, si possible par du
personnel qualifié DRENO POMPE.
La fréquence et la tension du réseau doivent correspondre à celle indiquée sur la plaque de la pompe.
ATTENTION: Couper l'alimentation électrique avant de démonter
l'électropompe.
Il est possible d'accéder à la zone des raccordements, en dévissant le presse-étoupe vissé dans la carcasse
du moteur, mais cette opération ne peut être effectuée que par du personnel qualifié de DRENO POMPE,
sous peine de perdre les caractéristiques ATEX de la pompe si elle est certifiée.
Pour les raccordements électriques externes, le personnel chargé peut utiliser les schémas à suivre.
Dans les moteurs triphasés, contrôlez le sens de rotation de la turbine (voir le paragraphe du sens de rotation).
En cas de doutes sur les causes du mauvais fonctionnement de la pompe, il est nécessaire de débrancher
l'alimentation et de s'adresser à du personnel qualifié DRENO POMPE.
Tous les raccordements électriques doivent être protégés contre l'humidité et tous les éventuels joints doivent
être absolument étanches contre l'immersion et garantir les caractéristiques IP 68 de la pompe.
8 .1 Schémas électriques
Connexion
Singlephase 230V
Connexion
Threephase 230V / 400V
U1 V1 W1 T1 T2
1 2 3 4 5
M
3∑ ˜
