1) Bouton de commande de la brosse se
Presser le bouton pour commander le moteur électrique de rotation de la
Presser le bouton pour commander le moteur électrique de rotation de la
brosse. S'il y a également une électrovanne sur la machine, ce même bouton
brosse. S'il y a également une électrovanne sur la machine, ce même bouton
active et désactive celle-ci pour la sortie de l'eau sur la brosse.
active et désactive celle-ci pour la sortie de l'eau sur la brosse.
Dans les versions « sans traction » :
Dans les versions « sans traction » :
La position 1a est utilisée pour la rotation de la brosse.
La position 1b est utilisée pour décrocher la brosse du socle (voir le
chapitre « MAINTENANCE - démontage et remplacement de la brosse »).
2) Bouton de commande d'aspiration
2) Bouton de commande d'aspiration
Commande le moteur d'aspiration.
Commande le moteur d'aspiration.
3) Indicateur de l'état de charge de la batterie (Machine
3) Indicateur de l'état de charge de la batterie (Machine
sans traction)
sans traction)
Indique l'état de charge de la batterie, voir « charge des batteries ».
Indique l'état de charge de la batterie, voir « charge des batteries ».
4) Clé de contact
4) Clé de contact
La clé de contact, située sur la console des commandes, met le circuit élec-
La clé de contact, située sur la console des commandes, met le circuit élec-
trique sous tension.
trique sous tension.
Pos.0 = pour couper la tension au circuit.
Pos.0 = pour couper la tension au circuit.
Pos.1 = pour mettre le circuit sous tension.
Pos.1 = pour mettre le circuit sous tension.
5) Disjoncteur thermique 35A moteur brosse (Machine
5) Disjoncteur thermique 35A moteur brosse (Machine
sans traction)
sans traction)
!
Attention !
Attention !
Le (bouton) disjoncteur s'active et coupe le courant au moteur de la
Le (bouton) disjoncteur s'active et coupe le courant au moteur de la
brosse lorsque le courant absorbé est trop élevé à cause d'une utili-
brosse lorsque le courant absorbé est trop élevé à cause d'une utili-
sation inappropriée de la machine, protégeant ainsi le moteur.
sation inappropriée de la machine, protégeant ainsi le moteur.
Exemple : Le problème peut se produire lorsque la brosse est coincée
Exemple : Le problème peut se produire lorsque la brosse est coincée
ou bloquée.
ou bloquée.
Pour rétablir le fonctionnement, il faut dégager la brosse et redé-
Pour rétablir le fonctionnement, il faut dégager la brosse et redé-
marrer le moteur en appuyant sur le même bouton.
marrer le moteur en appuyant sur le même bouton.
6) Leviers (jaunes) activation fonction
6) Leviers (jaunes) activation fonction
En pressant les leviers, ils donnent l'autorisation et activent la fonction choi-
En pressant les leviers, ils donnent l'autorisation et activent la fonction choi-
sie.
sie.
Dans la version « LIBRE », ils donnent « SEULEMENT » l'autorisation
ou l'arrêt des brosses (l'arrêt des brosses se produit avec un retard de
quelques secondes).
A = Autorisation ou arrêt des brosses.
A = Autorisation ou arrêt des brosses.
Dans la version « TRACTION », ils donnent « SEULEMENT » l'autori-
sation à la traction. (l'arrêt des brosses se produit avec un retard de
quelques secondes, selon les confi gurations de la centrale)
A = Activation fonction et traction (avancement de la machine).
A = Activation fonction et traction (avancement de la machine).
R = Activation fonction marche-arrière.
R = Activation fonction marche-arrière.
!
Attention !
l'activation des fonctions 1, 2, 8, 9 se produit après avoir pressé
les leviers 6.
7) Boutons réglage vitesse (machine avec traction)
Ils servent pour augmenter ou diminuer la vitesse de la machine.
Bouton symbole « tortue » diminue la vitesse.
Bouton symbole « lièvre » augmente la vitesse.
8) Bouton « One Touch » (machine avec traction)
Il commande simultanément la rotation des brosses à l'aspiration de
la machine.

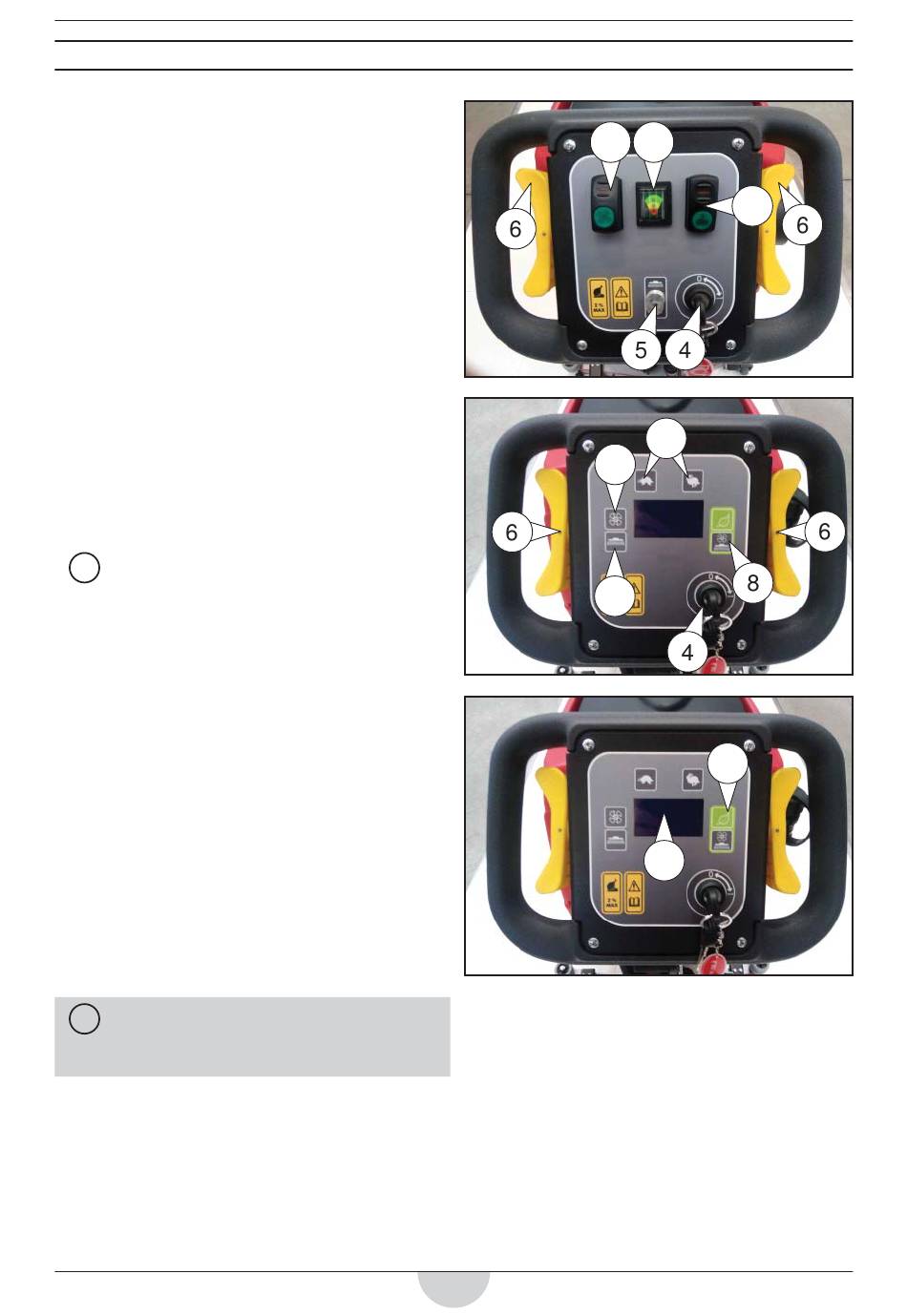

COMPOSANTS (FIG.1)
A
A
9) Bouton « GO GREEN » (Machine avec traction)
En pressant le bouton, toutes les fonctions, brosses et aspiration sont
activées et réglées automatiquement à 30%.
10) Écran (Machine avec traction)
10) Écran (Machine avec traction)
Au moment de l'allumage de la machine l'écran affi che temporaire-
ment les informations suivantes :
re
1
Page écran : « Logo RCM »
2
e
Page écran : Modèle machine « BYTE2 », Version logiciel, Batterie
installée (Plomb ou Gel)
3
e
Page écran : Compte-heures total et partiel, état de la batterie, ni-
veau de vitesse confi gurée.
(voir aussi la section « Démarrage machine lavante-séchante »)
8
(Machine sans traction)
(Machine sans traction)
2
3
1b
1a
(Machine avec traction)
(Machine avec traction)
7
2
A
A
R
R
1
(Machine avec traction)
(Machine avec traction)
10
A A
1
A A
R R
9
