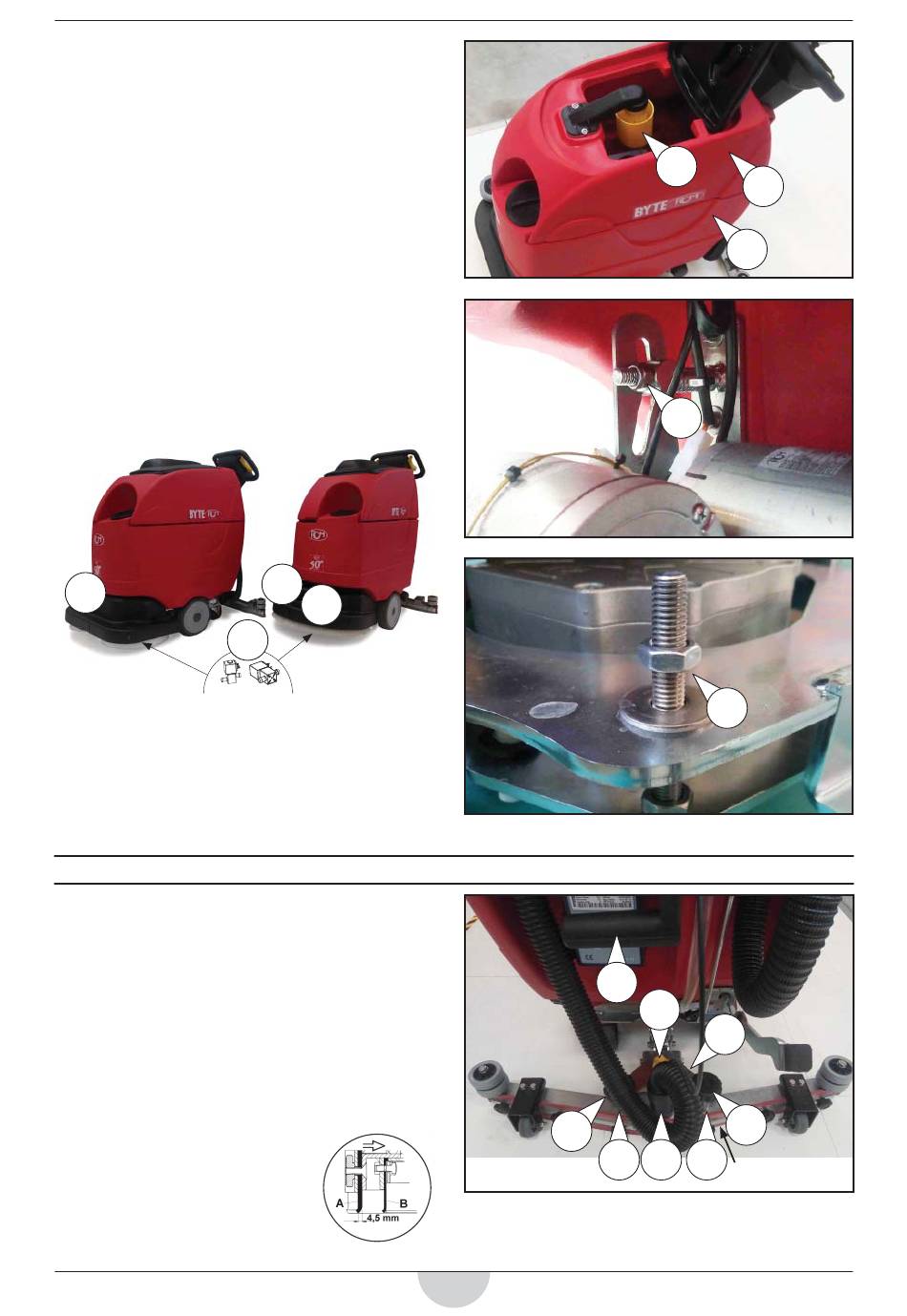

24) Filtre à eau du réservoir de récupération
Retient les impuretés aspirées par la raclette, voir le chapitre « NET-
TOYAGE DE LA LAVEUSE-SÉCHEUSE - Nettoyage du réservoir de récupé-
ration (eau sale) et du fi ltre ».
25) Réservoir de récupération
Contient le liquide (eau sale) aspiré par la raclette.
26) Réservoir de la solution
Contient la solution détergente (eau propre) à distribuer sur la brosse.
27) Réglage du parallélisme « 27a » (machines avec et
sans traction) et de la poussée « 27b » (machines sans
traction)
Dans les machines avec ou sans traction, le réglage 27a sert principalement
à régler le parallélisme des brosses sur le sol, alors que dans les machines
sans traction, le réglage 27b, situé sur le socle des brosses, sert à améliorer
la poussée de la machine (ou la traction de la brosse) de la part de l'opé-
rateur.
27a
OPTION
Montage de la raclette
Pour des exigences d'emballage, la raclette peut être fournie démon-
tée de la machine. Monter la raclette sur la plaque d'entraînement de la
laveuse-sécheuse, comme suit :
•
Abaisser le levier 1.
•
Insérer les goujons 2 sur la plaque d'entraînement 3, puis serrer
les manettes 4.
•
Monter le tuyau d'aspiration 5 sur la raclette.
Réglage de la raclette
Pour un bon fonctionnement de la raclette la lame arrière « A » doit être
légèrement inclinée. De cette manière, les liquides sont collectés par
l'avant de la lame. Régler l'inclinaison de la raclette à l'aide de la ma-
nette 6 en recherchant l'angle idéal par rapport
au sol (comme illustré sur la fi gure).
procéder comme suit :
•
Rotation horaire pour augmenter l'incli-
naison.
•
Rotation antihoraire pour diminuer l'in-
clinaison.
27a
27b
31
PRÉPARATION DE LA LAVEUSE-SÉCHEUSE (FIG.2)
1
4
2
11
24
25
26
27a
27b
6
3
4
5
2
A
A
