Section 1 : Montage et configuration
Montage de l'éclairage DÉL
Consulter la Figure 1-12 :
Les éclairages DÉL sont installés à un angle qui leur permet
d'être visibles à partir de l'arrière lorsque la machine est trans-
portée avec le plateau de coupe central relevé.
Chaque luminaire DÉL est fourni avec deux lentilles ambre et
une lentille rouge. Les éclairages sont montés avec une lentille
ambre orientée vers l'avant et une autre orientée vers l'arrière. La
lentille ambre orientée vers l'arrière doit être positionnée au-des-
sus de la lentille rouge qui est orientée vers l'arrière.
Les supports de montage d'éclairage (n
des étiquettes de réflecteur rouges de 5 x 23 cm (2 x 9 po) orien-
tés vers l'arrière et des trous rectangulaires (B1 et B2) orientés
vers l'avant.
1. Sur le côté droit, faire pivoter le support d'éclairage (n
vers l'angle illustré en s'assurant que le trou (B1) est orienté
vers l'avant. Fixer le support de montage (n
de boulons à tête hexagonale GR5 de 1/2 po – 13 x 1 1/2 po
(n o 1) et de contre-écrous hexagonaux à embase (n
Serrer les contre-écrous au couple approprié.
2. Repérer l'éclairage DÉL (n
orientée vers l'avant et une autre orientée vers l'arrière avec
la lentille ambre orientée vers l'arrière au-dessus de la len-
tille rouge orientée vers l'arrière.
3. Insérer le connecteur (A1) dans le trou (B1).
4. En s'assurant que la lentille ambre est au-dessus de la len-
tille rouge orientée vers l'arrière, fixer l'éclairage DÉL (n
au support de montage d'éclairage (n
lon à tête hexagonale GR5 de 1/4 po – 20 x 1 po (n
rondelle plate (n o 5) et d'un écrou hexagonal à frein élas-
tique (n o 8). Serrer l'écrou à frein élastique (n
approprié.
20
Tondeuse de finition universelle AFM4522 315-360M-FRC
Table des matières
Montage de l'éclairage DÉL
o
2) sont montés avec
o
o
13) au moyen
o 3).
o
6). Il aura une lentille ambre
o 2) à l'aide d'un bou-
o 4), d'une
o 8) au couple
REMARQUE :
LES ÉCLAIRAGES DÉL (N
SONT MONTÉS AVEC LES LENTILLES
AMBRE ORIENTÉES VERS L'ARRIÈRE
AU-DESSUS DES LENTILLES ROUGES
ORIENTÉES VERS L'ARRIÈRE.

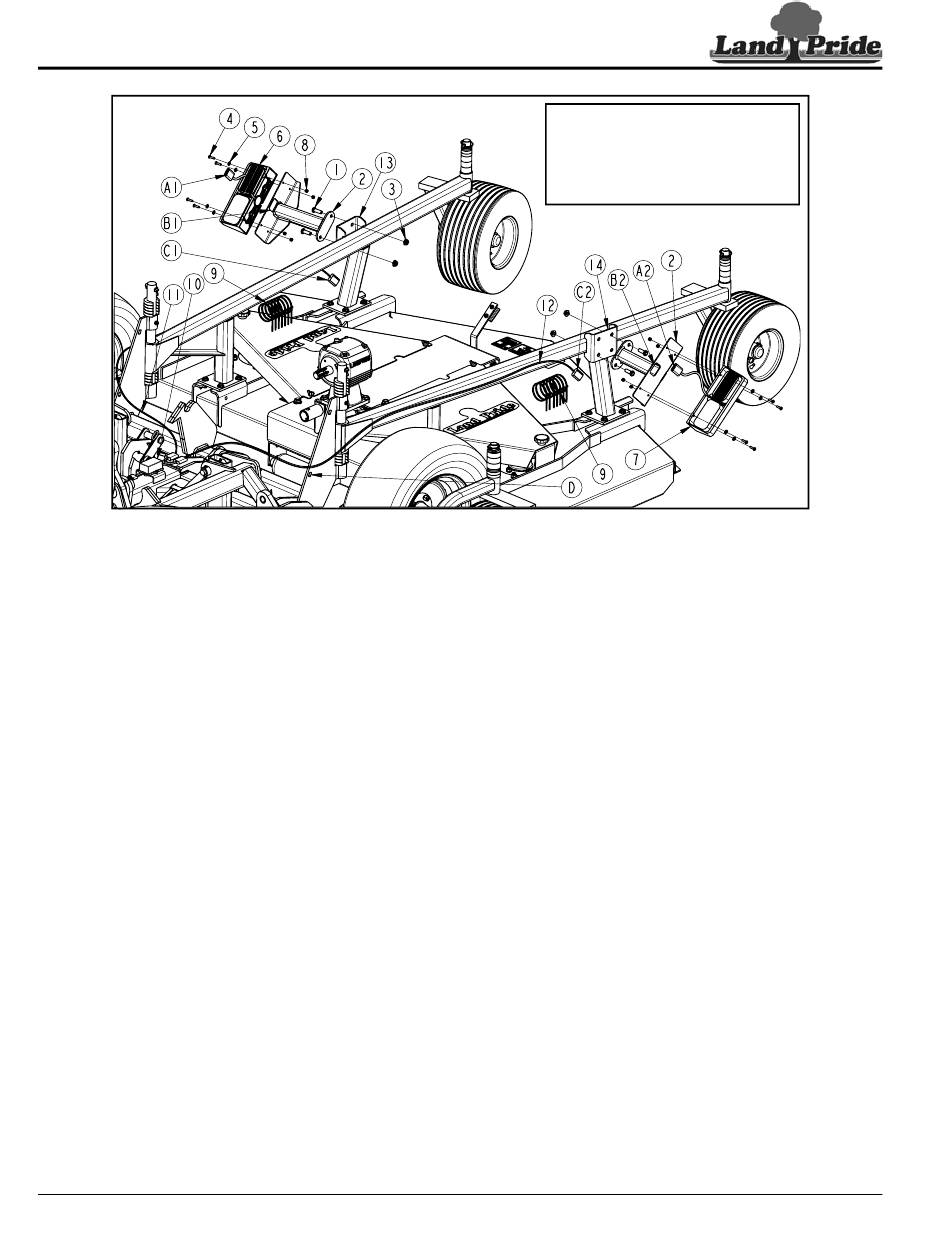

Figure 1-12
5. Dérouler le faisceau de câbles (n
(C1) au connecteur d'éclairage DÉL (A1).
6. Sur le côté gauche, faire pivoter le support d'éclairage (n
vers l'angle illustré en s'assurant que le trou (B2) est orienté
vers l'avant. Fixer le support de montage (n
de boulons à tête hexagonale GR5 de 1/2 po – 13 x 1 1/2 po
o
(n 1) et de contre-écrous hexagonaux à embase (n
Serrer les contre-écrous au couple approprié.
7. Insérer le connecteur (A2) dans le trou (B2).
8. En s'assurant que la lentille ambre est au-dessus de la len-
tille rouge orientée vers l'arrière, fixer l'éclairage DÉL (n
au support de montage d'éclairage (n
lon à tête hexagonale GR5 de 1/4 po – 20 x 1 po (n
rondelle plate (n
tique (n o 8). Serrer l'écrou à frein élastique (n
approprié.
2)
9. Dérouler le faisceau de câbles (n
(C2) au connecteur d'éclairage DÉL (A2).
10. Vérifier les connexions au niveau du module d'amélioration
du système d'éclairage (n
ceau de câbles (n
connecteurs du module.
11. À l'aide d'attaches de câble (n
os
câbles (n 11 et 12) aux bras de roue de jauge et aux fentes
(D) au besoin.
12. Vérifier l'acheminement du faisceau de câbles afin de
s'assurer que les câbles ne sont pas pincés lorsque les pla-
o
6)
teaux de coupe sont pliés et dépliés et lorsque la tondeuse
est montée et abaissée.
os
6 ET 7)
o 11) et fixer le connecteur
o
o
2) à l'aide d'un bou-
o
5) et d'un écrou hexagonal à frein élas-
o
12) et fixer le connecteur
o
10) afin de s'assurer que le fais-
os 11 et 12) sont bien connectés aux
o
9), relier les faisceaux de
o 2)
14) au moyen
o
3).
o 7)
o
4), d'une
o 8) au couple
19 janvier 2018
