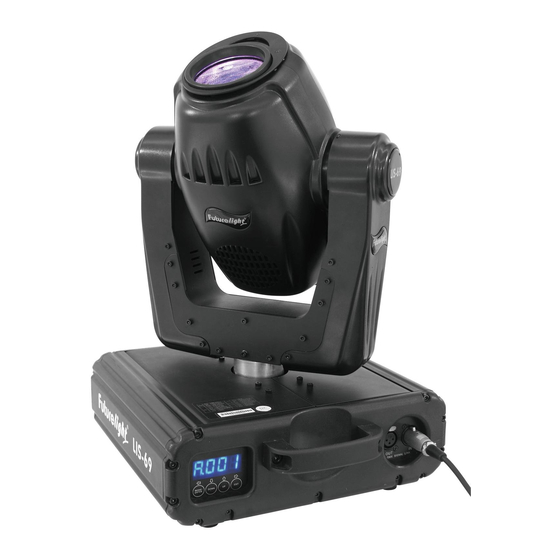

Futurelight LIS-69 RGB Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

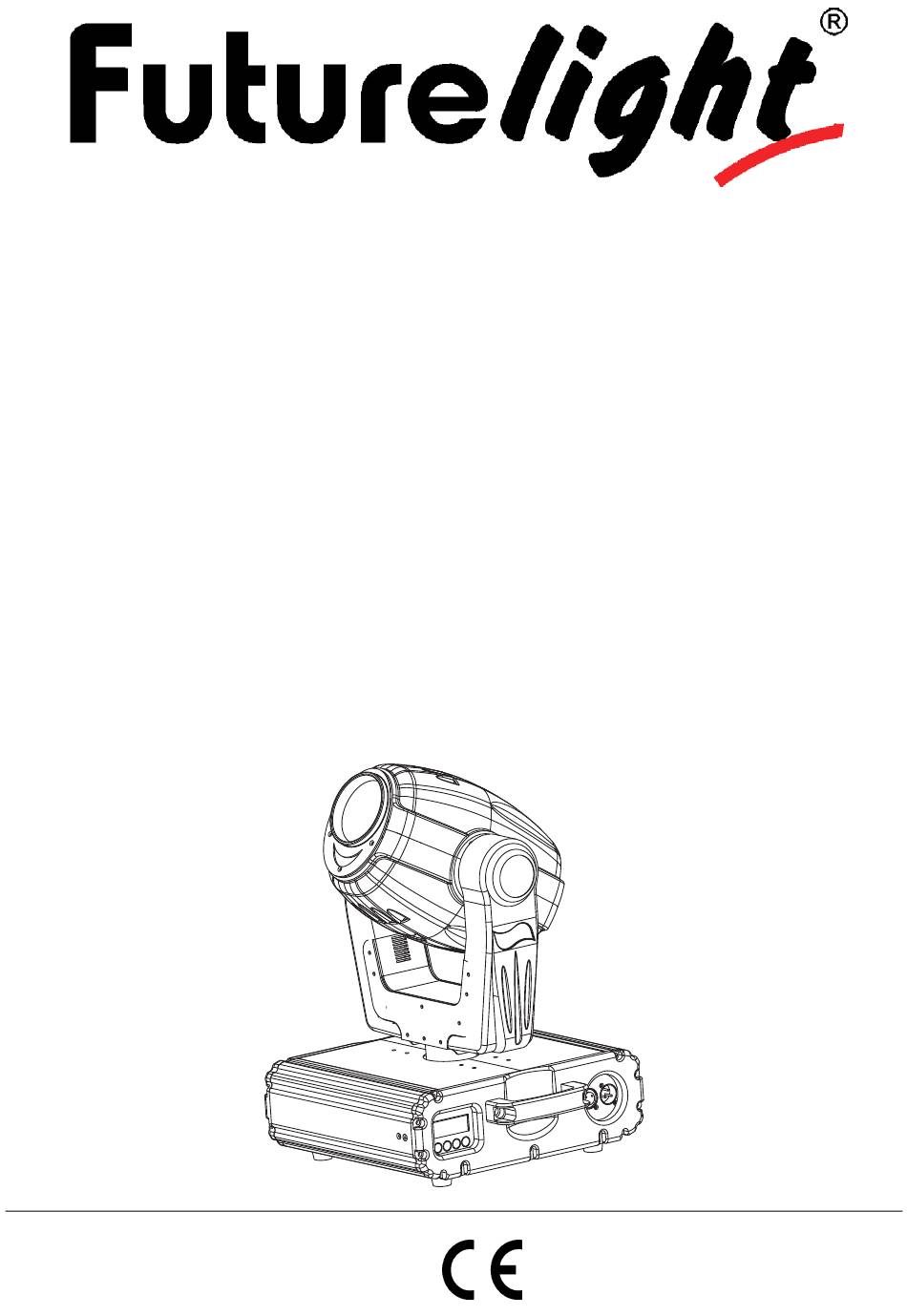

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
LIS-69 RGB
LED-Head-Effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Publicité

Table des Matières
loading

Manuels Connexes pour Futurelight LIS-69 RGB

Sommaire des Matières pour Futurelight LIS-69 RGB

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LIS-69 RGB LED-Head-Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Des Matières

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Projektormontage............................9 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Anschluss ans Netz............................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/87 00031008.DOC, Version 1.0...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT LIS-69 entschieden haben. Sie haben hiermit ein lei- stungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den LIS-69 aus der Verpackung.

  • Page 5: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

  • Page 6: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.

  • Page 7: Gerätebeschreibung

    - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten! Das Gerät darf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.

  • Page 8: Geräteübersicht

    Geräteübersicht (1) Projektorkopf (2) Objektivlinse (3) Projektorarm (4) Base (5) Steuereinheit (6) Tragegriff (7) Mode/Enter-Taste (8) Down-Taste (9) Up-Taste (10) Exit-Taste (11) Display (12) DMX-Ausgangsbuchse (13) DMX-Eingangsbuchse (14) Lampensystem (15) Lüftungsschlitze (16) Netzanschluss (17) Sicherungshalter 8/87 00031008.DOC, Version 1.0...

  • Page 9: Installation

    INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.
  • Page 10 ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position...
  • Page 11 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest.

  • Page 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

  • Page 13: Anschluss Ans Netz

    Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

  • Page 14: Dmx-Protokoll

    Bitte beachten Sie: Über das Display des Gerätes werden die Modi DMX-512 Daten angezeigt: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „A.001“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, blinkt „A001“...
  • Page 15 171 180 AB B4 67% 71% S Auto Programm 16 (RGB-Motiv 16) 181 190 B5 BE 71% 75% S Auto Programm 17 (RGB-Motiv 17) 191 200 BF C8 75% 78% S Auto Programm 18 (RGB-Motiv 18) 201 210 C9 D2 79% 82% S Auto Programm 19 (RGB-Motiv 19) 211 220...

  • Page 16: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Enter-Taste, bis das Display zu blinken beginnt. Über die Up-Taste können Sie sich im Hauptmenü...

  • Page 17: Hauptfunktionen

    Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Mode/Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen.
  • Page 18 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
  • Page 19 - Hauptmenü 1 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “SET”. rpan - PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. • Wählen Sie “RPAN” durch Drücken der Up/Down-Tasten. •...
  • Page 20 - Bewegungsgeschwindigkeit einstellen Mit dieser Funktion lässt sich die Bewegungsgeschwindigkeit einstellen. • Wählen Sie “SPEE” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “SP-1”. • Drücken Sie die Up/Down-Taste, um "SP-1" oder "SP-2" auszuwählen. • Drücken Sie die Mode/Enter-Taste zur Bestätigung. •...
  • Page 21 - Kalibrieren von PAN/TILT Mit dieser Funktion lassen sich PAN/TILT auf ihre richtige Position kalibrieren. • Wählen Sie “WHEL” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “CODE”. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “C-XXX”. •...
  • Page 22 - Kanäle der einzelnen Szenen editieren Mit dieser Funktion lässt sich das Programm editieren, das dann in Run aufgerufen werden kann. a) Szenen editieren via Control Board • Wählen Sie “SC01” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “SCXX”, “X”...

  • Page 23: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

  • Page 24: Sicherungswechsel

    Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: T 2 A, 250 V Zubehör: FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-256/64 Controller 16bit Best.-Nr. 51834288 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 FUTURELIGHT CP-1024 Controller 16bit Best.-Nr. 51834310 Wizard-512 USB DMX-Software + Interface Best.-Nr.

  • Page 25: Introduction

    - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT LIS-69. You will see you have acquired a powerful and versatile device. Unpack your LIS-69.

  • Page 26: Safety Instructions

    SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

  • Page 27: Operating Determinations

    running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately.

  • Page 28: Description Of The Device

    Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture. For overhead use (mounting height >100 cm), always fix the fixture with an appropriate safety-rope. Fix the safety-rope at the correct fixation points only. The safety-rope must never be fixed at the transport handles! Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened.

  • Page 29: Overview

    Overview (1) Projector head (2) Objective-lens (3) Yoke (4) Base (5) Control Board (6) Carrying handle (7) Mode/Enter-button (8) Down-button (9) Up-button (10) Exit-button (11) Display (12) DMX-Out socket (13) DMX-In socket (14) Lamp system (15) Venting slots (16) Power supply (17) Fuseholder 29/87 00031008.DOC, Version 1.0...

  • Page 30: Installation

    INSTALLATION Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
  • Page 31 The Moving-Head can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics (see the drawing). The fixture’s base enables to be mounted in two ways. For overhead use (mounting height >100 cm), always...
  • Page 32 (1) Omega-holders (2) Clamp (3) Safety-rope (4) Quick-lock fastener Screw one clamp each via a M12 screw and nut onto the Omega-holders. Insert the quick-lock fasteners of the first Omega-holder into the respective holes on the bottom of the device. Tighten the quick-lock fasteners fully clockwise. Install the second Omega-holder.

  • Page 33: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 34: Connection With The Mains

    Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.

  • Page 35: Dmx-Protocol

    Press the Up/Down-buttons for setting the desired starting address. Now you can start operating the LIS-69 via your lighting controller. Note: The modes of DMX 512 data are shown via the display: After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received, the the display will show "A.001"...
  • Page 36 151 160 97 A0 59% 63% S Auto program 14 (RGB pattern 14) 161 170 A1 AA 63% 67% S Auto program 15 (RGB pattern 15) 171 180 AB B4 67% 71% S Auto program 16 (RGB pattern 16) 181 190 B5 BE 71% 75% S Auto program 17 (RGB pattern 17)

  • Page 37: Control Board

    Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing the Mode/Enter-button until the display starts flashing. Browse through the menu by pressing Up or Down. Press the Mode/Enter-button in order to select the desired menu. You can change the selection by pressing Up or Down.

  • Page 38: Main Functions

    Main functions - Main menu 0 • Press [MODE/ENTER] to enter the main menu "MODE" (display flashing) • Press [MODE/ENTER] and select "ADDR", “RUN” or "DISP" by pressing [UP] or [DN]. • Press [MODE/ENTER] for selecting the desired sub menu. - DMX address setting, Slave setting - DMX address setting With this function, you can adjust the desired DMX-address via the Control Board.
  • Page 39 • Select "AUTO" or "SOUN" by pressing [UP] or [DN]. • Press [MODE/ENTER] for selecting the desired extension menu. • Select "ALON" or "MAST" by pressing [UP] or [DN]. • Press [MODE/ENTER] to confirm. • Press [EXIT] in order to return to the main menu. Disp - Display the DMX-value, Reverse display, Shut off LED display - Display the DMX 512 value of each channel...
  • Page 40 - Main menu 1 • Press [MODE/ENTER] to enter the main menu (display flashing). • Press [UP] or [DN] to select “SET”. rpan - Pan Reverse With this function you can reverse the Pan-movement. • Select “RPAN” by pressing [UP] or [DN]. •...
  • Page 41 Rest - Reset With this function you can Reset the device via the Control Board. • Select “REST” by pressing [UP] or [DN]. • Press [MODE/ENTER] to confirm. • Press [EXIT] in order to return to the main menu. - Restore factory settings With this function you can restore the factory settings of the device.
  • Page 42 - Main menu 3 • Press [MODE/ENTER] to enter the main menu (display flashing). • Press [UP] or [DN] to select “TIME”. - Fixture running time With this function you can display the running time of the device. • Select “MATI” by pressing [UP] or [DN]. •...

  • Page 43: Cleaning And Maintenance

    • Press [MODE/ENTER] to enter editing for the selected channel , the fixture reacts to your settings. The display shows the DMX value of the edited channel. Such as “ 11XX”, it stands for channel 11 of the current scene, the DMX value is XX , XX is a hexadecimal number value “01-FF”. •...

  • Page 44: Replacing The Fuse

    CAUTION! The lens has to be replaced when it is obviously damaged, so that its function is impaired, e. g. due to cracks or deep scratches! The objective lens will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light-output very quickly.

  • Page 45: Technical Specifications

    Min.distance to lighted object: 0.1 m Fuse: T 2 A, 250 V Accessory: FUTURELIGHT CP-240 controller No. 51834265 FUTURELIGHT CP-256/64 controller 16bit No. 51834288 FUTURELIGHT CP-512/64 controller 16bit No. 51834295 FUTURELIGHT CP-1024 controller 16bit No. 51834310 Wizard-512 USB DMX-Software + Interface No.

  • Page 46: Introduction

    - transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un FUTURELIGHT LIS-69. Vous êtes en possession d'un effet lumineux puissant aux possibilités multiples. Sortez le LIS-69 de son emballage.

  • Page 47: Instructions De Sécurité

    INSTRUCTIONS DE SÉCURITÉ ATTENTION! Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution! Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi. Attention: Tout dommage occasionné...

  • Page 48: Emploi Selon Les Prescriptions

    Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un doute sur le fait que même une quantité minimale de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles.

  • Page 49: Description De L'appareil

    N'utilisez pas l'appareil pendant un orage, puisqu'un survoltage pourrait détruire l'appareil. Lors d'un orage, séparez l'appareil du secteur avec tous les pôles (tirer la fiche secteur). - - -m Le symbole indique la distance minimale des objets illuminés. Ne jamais prendre une distance en- dessous de la valeur entre la sortie de lumière et la surface à...

  • Page 50: Aperçue Des Parties

    Aperçue des parties (1) Tête rotatif (2) Objectif (3) Bras rotatifs (4) Base (5) Control Board (6) Poignée de transport (7) Touche Mode/Enter (8) Touche Down (9) Touche Up (10) Touce Exit (11) Affichage (12) Sortie DMX (13) Entrée DMX (14) Système de lampe (15) Grille d’aération (16) Alimentation...

  • Page 51: Installation

    INSTALLATION Montage du projecteur Les dispositifs de suspension du projecteur doivent être construits et concus de telle manière qu’ils puissent supporter sa charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de sécurité...
  • Page 52 ATTENTION! N’installez le projecteur que par deux crochets appropriés. Svp observez de même les indications d’installation sur le côté bas de l’unité de base. Veillez à ce que l’appareil soit bien fixé. Assurez-vous que l’attache soit robuste et stable. L'appareil peut être mis directement au sol ou être installé...
  • Page 53 (1) Fixations Omega (2) Crochet (3) Élingue de sécurité (4) Cerrage Quick-Lock Visser les crochets avec un vis M12 à la fixation Omega. Insérez les deux cerrages Quick-Lock de la première fixation dans les trous dans la base. Fixez les cerrage Quick-Lock. Installez la deuxième fixation Omega. 53/87 00031008.DOC, Version 1.0...

  • Page 54: Connexions Au Contrôleur Dmx-512 / Raccord Projecteur - Projecteur

    Connexions au contrôleur DMX-512 / raccord projecteur - projecteur Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement. Ne pas oublier que l’adresse initiale dépend du contrôleur utilisé. Il est indispensable de consulter le mode d’emploi du contrôleur utilisé...

  • Page 55: Alimentation

    Alimentation Branchez l’appareil avec le câble d'alimentation inclus. L'occupation des câbles de connection est: Câble International Brun Phase Bleu Neutre Jaune/Vert Terre La terre doit être connecteé! Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle.

  • Page 56: Protocôle Dmx

    Pressez les toches Up/Down pour coder l'adresse initiale DMX. Maintenant, vous pouvez commencer avec le maniement via vôtre contrôleur DMX. Attention: L'appareil indique les modes des signaux DMX-512 grâce à l'affichage: Après avoir mis l'appareil sous tension, le support rotatif reconaîtra s'il recoit des signaux DMX-512 ou non. S' il y a de signaux DMX à...
  • Page 57 141 150 8D 96 55% 59% S Programme auto 13 (motif RGB 13) 151 160 97 A0 59% 63% S Programme auto 14 (motif RGB 14) 161 170 A1 AA 63% 67% S Programme auto 15 (motif RGB 15) 171 180 AB B4 67% 71% S Programme auto 16 (motif RGB 16) 181 190...

  • Page 58: Control Board

    Control Board L'unité de contrôle offre plusieurs caractéristiques, par exemple pour ajuster l’addresse DMX, commencer le programme integré ou faire un reset. Pressez et maintenez la touche Mode/Enter pour acceder au menu principal. Pressez la touche Up ou Down pour mouver dans le menu principal. Pressez la touche Mode/Enter pour confirmer la séléction. Pressez la touche Up ou Down pour changer la sélection.

  • Page 59: Fonctions Principales

    Fonctions principales - Menu principal 0 • Pressez la touche Mode/Enter pour acceder au menu principal "MODE" (affichage clignote). • Pressez la touche Mode/Enter et choississez "ADDR", “RUN” ou "DISP" en pressant la touche Up ou Down. • Pressez la touche Mode/Enter pour choississer le sous-menu désiré. - DMX 512 Codage de l'adresse initiale, ajustement Slave - DMX 512 Codage de l'adresse initiale Cette fonction permêt d'ajuster l'adresse initiale DMX grâce au Control Board.
  • Page 60 - Appeler le programme interne, ajustement Master La fonction "RUN" permêt d'appeler le programme interne. Vous pouvez définer le numéro de steps sous Step. Vous pouvez éditer les scènes individuelles sous Edit. Vous pouvez appeler les scènes automatiquement (AUTO), c'est à dire avec le step-time ajusté, ou contrôlé par le son (SOUND). La sélection "ALON"...
  • Page 61 - Menu principal 1 • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Pressez la touche Up pour choississer “SET”. rpan - Pan reverse Cette fonction permêt d'invertir le mouvement Pan. • Choississez “RPAN” en pressant la touche Up ou Down. •...
  • Page 62 Rest - Reset Cette fonction permêt d'effectuer un Reset grâce à l'unité de contrôle. • Choississez “REST” en pressant la touche Up ou Down. • Pressez la touche Mode/Enter pour confirmer la séléction. • Pressez la touche Exit pour retourner au menu principal. - Retablir à...
  • Page 63 - Menu principal 3 • Pressez la touche Mode/Enter pour acceder au menu principal (affichage clignote). • Pressez la touche Up pour choississer “TIME”. - Heures de foncionnement d'appareil Cette fonction permêt d'afficher les heures de foncionnement d'appareil. • Choississez“MATI” en pressant la touche Up ou Down. •...
  • Page 64 XX”, “XX” signifique le numéro de canal. P. ex. “C-01” signifique que vous editez le canal 1 de la scène choississée. • Choississez le numéro de canal à editer grâce à la touche Up. • Pressez la touche Mode/Enter pour memoriser les changements sur le canal choississé. L'affichage indique le valeur DMX du canal à...

  • Page 65: Nettoyage Et Maintenance

    NETTOYAGE ET MAINTENANCE L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente.

  • Page 66: Remplacer Le Fusible

    Wizard-512 USB DMX-Software + Interface N° d'art. 51860102 Wizard-1024 USB DMX-Software + Interface N° d'art. 51860110 FUTURELIGHT DES-3 Fiche termination 3pôle N° d'art. 51834001 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 13.12.2007 ©...

  • Page 67: Introducción

    -pasar el manual a cada sucesivo poseedor o usuario del producto -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un FUTURELIGHT LIS-69. Verá que ha adquirido un aparato potente y versátil. Desembale su LIS-69. Incluido en la entraga...

  • Page 68: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD ¡PRECAUCIÓN! ¡Tenga cuidado cuando opere con este aparato. Con un voltaje peligroso puede sufrir una peligrosa descarga eléctrica al tocar los cables! Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones de seguridad y notas de advertencia escritas en este manual del usuario.

  • Page 69: Instrucciones De Manejo

    Peligro de quemadura! Nunca instalar el aparato en superficies facilmente inflamables (p.ej. tapiz de feria)! Atención: ¡No toque la caja del aparato durante su operación (la caja se caliente)! ¡PELIGRO PARA LA SALUD! ¡No mirar directamente a la fuente de luz, las personas sensibles pueden recibir un shock epiléptico (especialmente dirigido a los epilépticos)! Manténgalo lejos del alcance de los niños y de personal no profesional.

  • Page 70: Descripción Del Aparato

    previstas. Nunca fijar el cable de anclaje en los asas de transporte. Cuando ponga el aparato en marcha, por favor asegúrese de que la caja está firmemente cerrada y todos los tornillos necesitados están atornillados. La máxima temperatura ambiente T = 45°...

  • Page 71: Descripción De Las Partes

    Descripción de las partes (1) Cabeza del proyector (2) Objetivo (3) Suspensión (4) Base (5) Unidad de control (6) Asas de transporte (7) Tecla Mode/Enter (8) Tecla Down (9) Tecla Up (10) Tecla Exit (11) Pantalla (12) Salida DMX (13) Entrada DMX (14) Sistema de lámpara (15) Rejilla de ventilación (16) Alimentación...

  • Page 72: Instalación

    INSTALACIÓN Montaje del proyector La suspensión del proyector debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada.
  • Page 73 ¡PRECAUCION! Sólo monte el projector mediante dos ágrafes adecuadas. Por favor dirijase a las explicaciones en la parte inferior de la base. Asegúrese de que el aparato esté fijado seguramente. Asegúrese de que la fijación esté stable. aparato puede colocado directamente en el suelo o puede ser instalado en cualquier posición en el trussing sin alterar sus características...
  • Page 74 (1) Soportes Omega (2) Ágrafe (3) Lira de anclaje (4) Sujetador Quick- Lock Atornille el agrafe con un tornillo M12 con los soportes Omega. Insere los sujetadores Quick-Lock del soporte Omega en los orificios de la parte inferior del aparato. Fijar los sujetadores Quick-Lock.

  • Page 75: Conexión Al Controlador Dmx / Conexión Proyector - Proyector

    Conexión al controlador DMX / conexión proyector - proyector Asegúrese de que los conductores del cable de datos no hagan contacto entre si. Los aparatos no van a funcionar o no van a funcionar correctamente. Note por favor que la dirección de comienzo es independiente del controlador usado. Por favor, lee el manual del usuario del controlador usado.

  • Page 76: Alimentación

    Alimentación Conectar el aparato a la red mediante el cable de alimentación incluído. La ocupación de los cables de conexión es: Cable Internacional Marrón Fase Azul Neutro Amarillo/Verde Tierra La tierra debe ser conectada. Cuando Vd. quire instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo.

  • Page 77: Protócolo Dmx

    Presione las teclas Up/Down para justar la dirección de comienzo deseada. Ahora, Vd. puede controlar el LIS-69 mediante su controlador DMX. Note: El aparato indica los modos de datos DMX-512 y de la lámpara mediante la pantalla: Conecte el aparato. El aparato controla si recibe datos DMX-512 o no. Si recibe datos, la pantalla muestra "A.001"...
  • Page 78 161 170 A1 AA 63% 67% S Programa auto 15 (motivo RGB 15) 171 180 AB B4 67% 71% S Programa auto 16 (motivo RGB 16) 181 190 B5 BE 71% 75% S Programa auto 17 (motivo RGB 17) 191 200 BF C8 75% 78% S Programa auto 18 (motivo RGB 18)

  • Page 79: Control Board

    Control Board La unidad de control ofrece varias posibilidades. Por ejemplo, Vd. puede ajustar la dirección de comienzo, comenzar el programa integrado o un Reset. Pulse y mantiene la tecla Mode/Enter para entrar en el menú principal. Vd. puede moverse en el menú principal mediante la tecla Up o Down.

  • Page 80: Funciones Principales

    Funciones principales - Menu principal 0 • Pulse la tecla Mode/Enter para entrar en el menú prinicipal "MODE" (pantalla parpadea). • Pulse la tecla Mode/Enter y la tecla Up o Down para seleccionar "ADDR", “RUN” o "DISP". • Pulse la tecla Mode/Enter para seleccionar el submenu deseado. - Ajustar la dirección de comienzo DMX-512, ajuste slave - Ajustar la dirección de comienzo DMX-512 Con esta función, Vd.
  • Page 81 • Seleccione "AUTO" o "SOUN" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter para seleccionar el menu de extensión deseado. • Seleccione "ALON" o "MAST" en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter para confirmar. •...
  • Page 82 rpan - Inversion del movimiento Pan Con esta función, Vd. puede invertir el movimiento Pan. • Seleccione “RPAN” en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indica “ON” u “OFF”. • Pulse la tecla Up, para seleccionar “ON” cuando quiere activar esta función o “OFF” si no. •...
  • Page 83 - Regresar a los ajustes originales Con esta función, Vd. puede regresar a los ajustes originales. Todos los datos individuales regresan a sus ajustes predertiminados (gris). • Seleccione “LODA” en pulsar la tecla Up o Down. • Pulse la tecla Mode/Enter, la pantalla indica “ON” u “OFF”. •...
  • Page 84 - Menu principal 3 • Pulse la tecla Mode/Enter para entrar en el menú prinicipal (pantalla parpadea). • Pulse la tecla Up o Down para seleccionar “TIME”. - Indicar las horas de servicio del aparato Con esta función, Vd. puede indicar las horas de servicio del aparato. •...

  • Page 85: Limpieza Y Mantenimiento

    • Pulse la tecla Mode/Enter, la pantalla indica “C-XX”, “XX” significa el número del canal. Por ejemplo “C- 01” significa que Vd. edita canal 1. • Seleccione el número de canal deseado mediante las teclas Up. • Pulse la tecla Mode/Enter para confirmar los ajustes. La pantalla indica el valor DMX del canal a editar. Por ejemplo “11XX”...

  • Page 86: Reemplazar El Fusible

    ¡PRECAUCION! ¡La lente debe ser reemplazada cuando esté aparentemente deteriorada en caso de que su funcionamiento se vea afectado, por ejemplo a causa de fisuras o rasguños! La lente del objetivo requiere una limpieza semanal ya que el líquido de humo tiende a acumular residuos reduciendo la emisión de luz muy rápidamente.

  • Page 87: Especificaciones Técnicas

    Referencia 51834310 Wizard-512 USB DMX-Software + Interface Referencia 51860102 Wizard-1024 USB DMX-Software + Interface Referencia 51860110 FUTURELIGHT DES-3 Clavija terminación 3-p Referencia 51834001 Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 13.12.2007 © 87/87...
