5.2 Montage sur rail symétrique
Montage
Montage d'un switch IE X-200 sur un rail DIN de 35 mm selon DIN EN 60715 :
1. Engagez le guide supérieur de l'appareil dans le rail symétrique puis pressez l'appareil
2. Montez les connexions pour l'alimentation électrique.
3. Montez les connexions pour le contact de signalisation.
4. Embrochez les borniers et les connecteurs M12 sur les prises prévues à cet effet sur

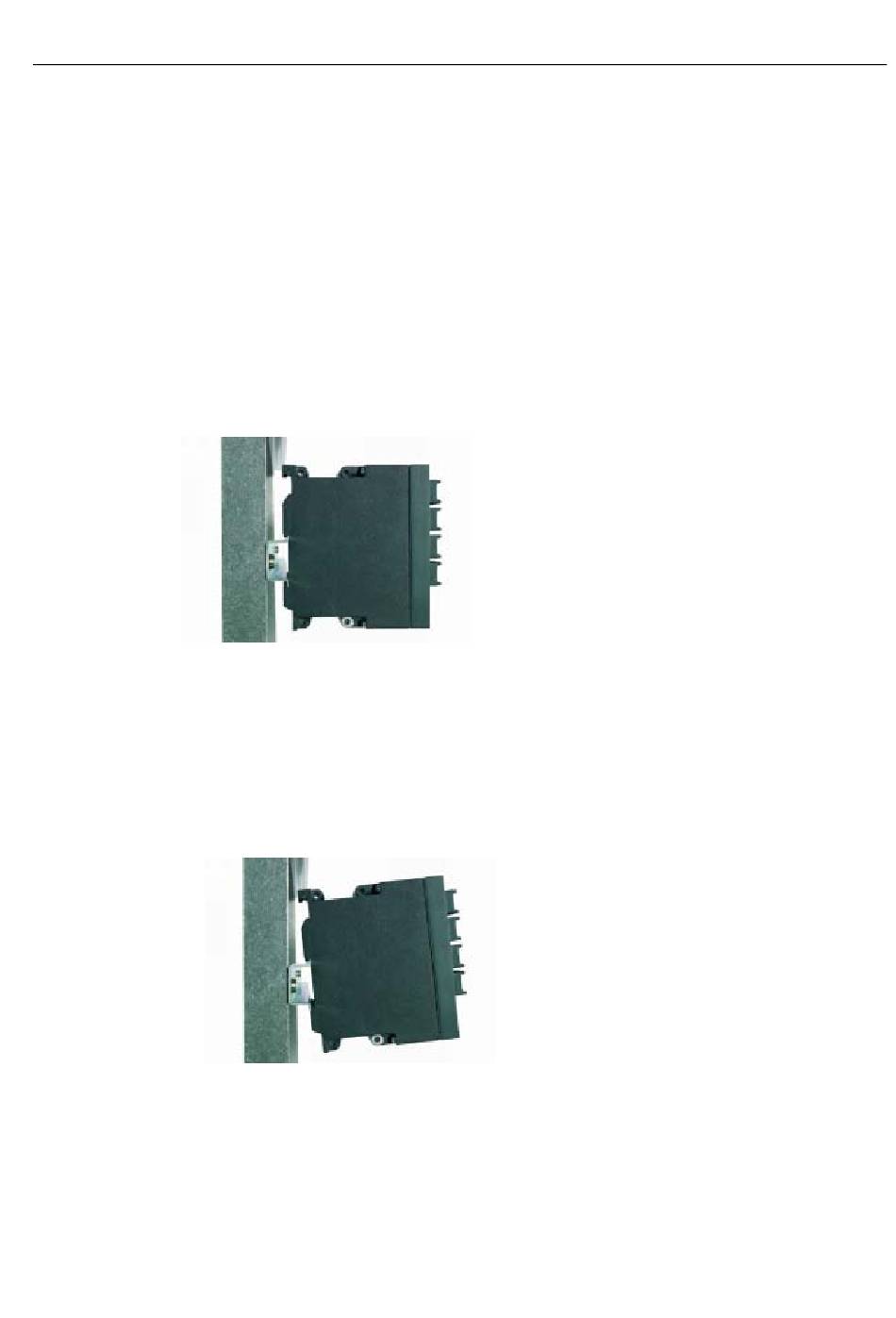

Figure 5-1
Démontage
Démontage d'un switch IE X-200 d'un rail DIN :
1. Débranchez d'abord tous les câbles connectés.
2. Avec un tournevis, dégagez la languette de verrouillage se trouvant au-dessous de
SCALANCE X-200
Instructions de service, 12/2010, A5E00349864-16
vers le bas contre le rail symétrique jusqu'à l'enclenchement.
l'appareil.
Switches IE X-200 Montage sur rail DIN (35 mm)
l'appareil puis inclinez ce dernier pour le retirer du rail symétrique.
Figure 5-2 Switches IE X-200 Démontage d'un rail DIN (35 mm)
5.2 Montage sur rail symétrique
Montage
