4. I
(
)
NSTALLATION
SUITE
4.5 R
ACCORDEMENT DES CONDUITS À L
NOTE : Toutes les bouches de l'appareil ont été conçues pour être raccordées à des conduits d'un minimum de 4 po de diamètre,
mais si nécessaire, elles peuvent être raccordées à des conduits de format plus grand en utilisant une transition adéquate
(ex. : transition de 4 po à 5 po de diamètre).
Conduits flexibles isolés

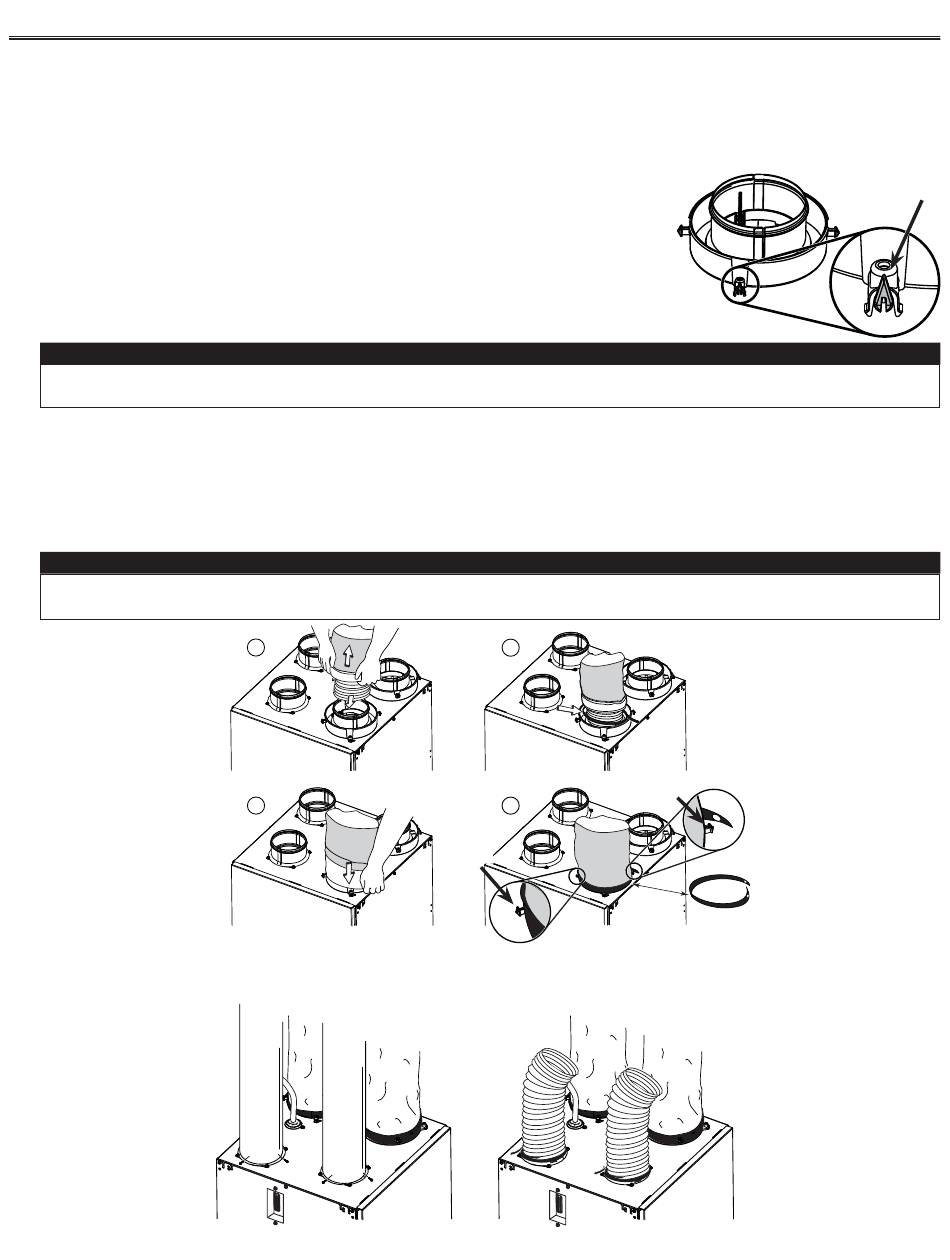

Procéder comme suit pour le branchement des conduits flexibles isolés aux bouches de l'appareil (Évacuation d'air vicié et Aspiration
d'air frais).
Sur tous les appareils, ces deux bouches sont munies de volets de balancement. Avant d'installer
les conduits flexibles isolés, s'assurer que les volets de ces deux bouches soient complètement
ouverts (les tiges de réglage (A) doivent être à la verticale, tel qu'il est illustré ci-contre).
Si les conduits doivent passer par un endroit où la température n'est pas contrôlée (ex. : grenier), toujours
utiliser des conduits isolés.
1. Tirer sur l'isolant pour exposer le conduit flexible.
2. À l'aide d'une attache autoblocante, fixer le conduit flexible à la bouche.
3. Tirer l'isolant par-dessus le joint et l'appuyer entre les anneaux intérieur et extérieur de la bouche.
4. Descendre le coupe-vapeur (en gris dans l'illustration ci-dessous) et recouvrir complètement l'anneau extérieur. Fixer le coupe-vapeur
en place à l'aide de la courroie (incluse dans le sac de pièces). Pour ce faire, insérer un des ergots de l'anneau extérieur de la
bouche à travers le coupe-vapeur et dans le premier trou de la courroie. Ensuite, insérer l'autre ergot à travers le coupe-vapeur et
le trou du centre de la courroie. Fermer la courroie en insérant le premier ergot dans le dernier trou de la courroie.
S'assurer que le coupe-vapeur ne se déchire pas durant l'installation pour éviter que ne se forme de la
condensation dans les conduits.
Conduits rigides non isolés
Utiliser des vis à tôle et du ruban à conduits pour raccorder
les conduits rigides aux bouches de l'appareil.
'
APPAREIL
1
3
VJ0074
VJ0073
ATTENTION
ATTENTION
2
4
E
RGOT
Conduits flexibles non isolés
Utiliser des attaches autoblocantes pour raccorder
les conduits flexibles aux bouches de l'appareil.
9
VJ0033
E
RGOT
A
