5.
Installation

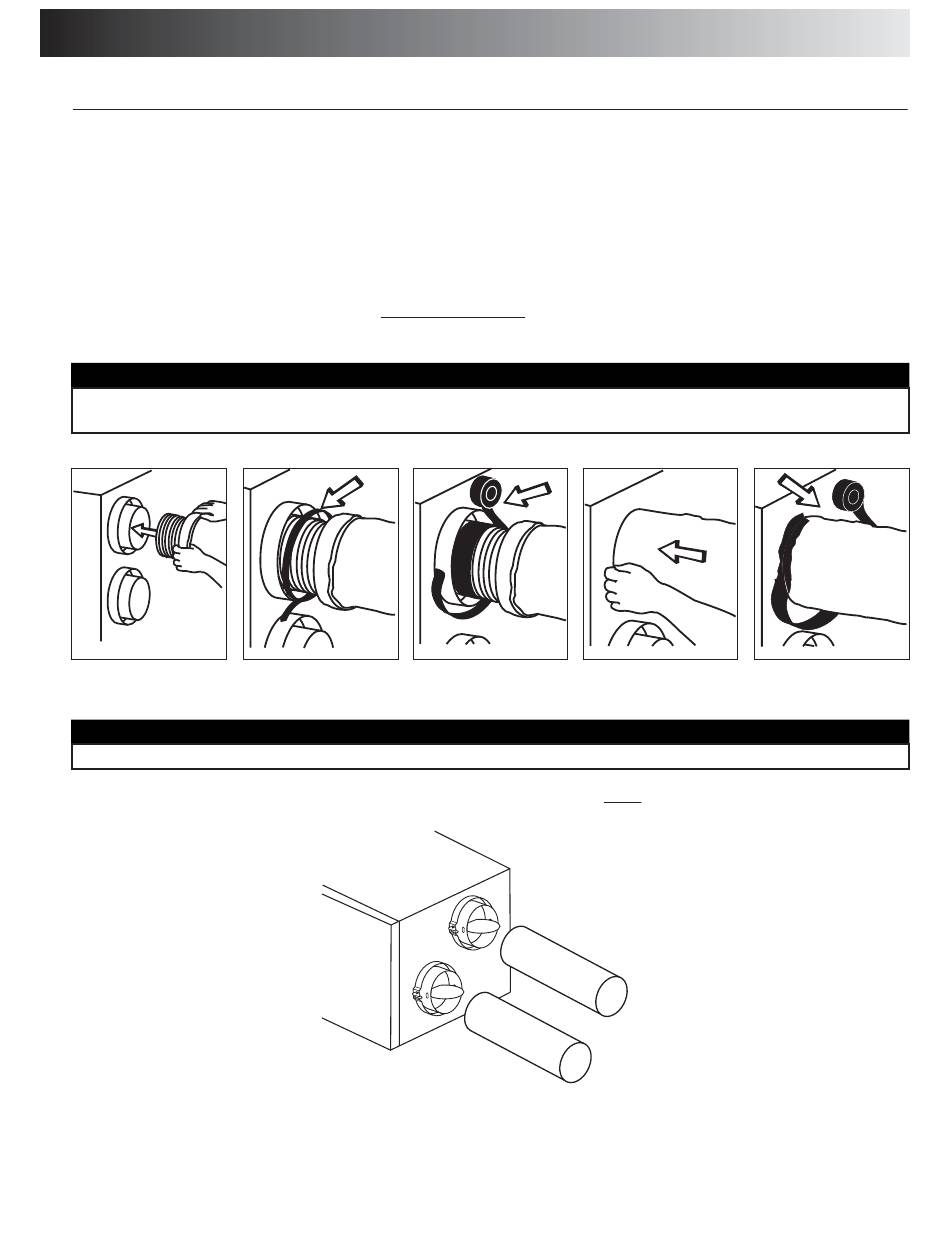

5.5 R
ACCORDEMENT DES CONDUITS À L
Conduits flexibles isolés
Procéder de la façon suivante pour le raccordement des conduits flexibles isolés aux bouches de l'appareil (évacuation d'air
vicié et aspiration d'air frais de l'extérieur).
a)
Tirer sur l'isolant pour exposer le conduit flexible.
b)
À l'aide d'un collier de serrage, raccorder le conduit flexible à la bouche.
c)
Sceller soigneusement le joint avec du ruban adhésif en toile.
d)
Ramener l'isolant par-dessus le joint et l'insérer entre les anneaux intérieur et extérieur de la bouche.
e)
Tirer le coupe-vapeur par-dessus l'isolant et par-dessus l'anneau extérieur de la bouche.
f)
Recouvrir le joint de ruban jusqu'à une étanchéité complète. Éviter de comprimer l'isolant lors du serrage du ruban
autour du joint. Un isolant comprimé perd sa valeur « R » et provoque aussi la formation de gouttes d'eau (condensation)
sur la surface extérieure du conduit.
S'assurer que le coupe-vapeur des conduits isolés ne se déchire pas durant l'installation afin d'éviter
la formation de condensation dans les conduits.
a)
VJ0001
Conduits rigides
Utiliser du ruban adhésif en toile pour raccorder les conduits rigides aux bouches.
Ne pas utiliser de vis pour raccorder les conduits rigides aux bouches.
S'assurer que les deux volets de balancement soient complètement ouverts avant de raccorder les conduits à la bouche
de distribution d'air frais et à celle de l'aspiration d'air vicié. (Voir Figure 8).
(suite)
b)
c)
VJ0003
VJ0002
VJ0007
'
APPAREIL
ATTENTION
d), e)
VJ0004
ATTENTION
Figure 8
12
f)
VJ0005
