4.6 I
NSTALLATION DES DEUX BOUCHES EXTÉRIEURES
Choisir un endroit approprié pour l'installation des
bouches extérieures :
• La distance minimale entre les deux bouches doit être
de 6 pi (1,8 m) afin d'éviter l'intercontamination;
• Les bouches doivent se trouver à une distance minimale
de 18 po (457 mm) du sol.
!
AVERTISSEMENT
S'assurer que la bouche d'entrée d'air se trouve
à au moins 6 pi (1,8 m) des éléments suivants :
• Sortie de sécheuse, de fournaise haut
rendement, d'aspirateur central;
• Sortie de compteur de gaz, barbecue à gaz;
• Sortie de toute source de combustion;
• Poubelle et toute autre source de contamination.

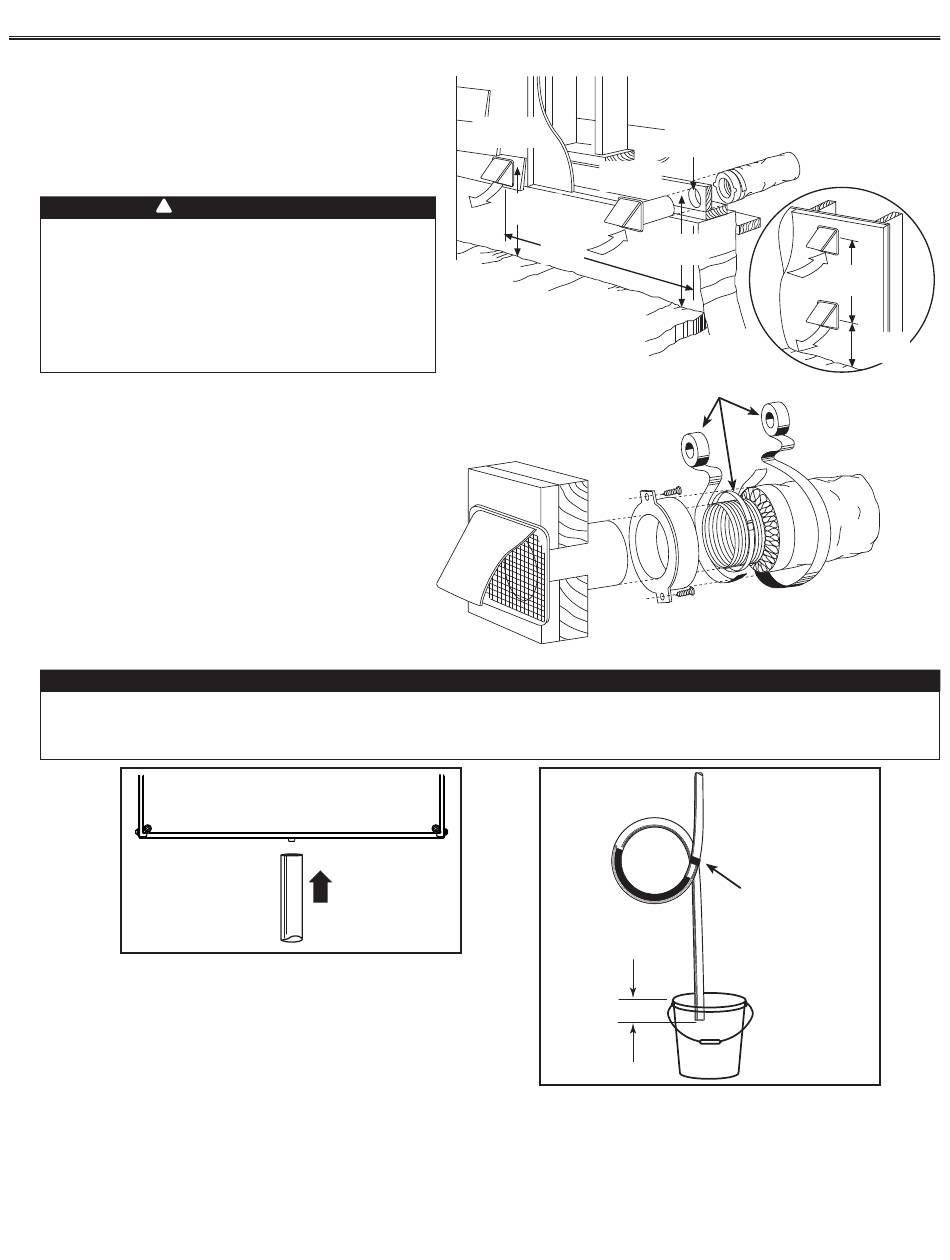

Consulter l'illustration ci-contre pour relier les conduits isolés
aux bouches extérieures. Une bouche « anti-rafale » pour
l'aspiration d'air frais devrait être installée dans les régions
où il tombe généralement beaucoup de neige.
4.7 R
ACCORDEMENT DU BOYAU DE DRAINAGE
Un boyau de drainage (inclus) doit être installé pour tous les appareils VRC. Il n'est pas requis pour les appareils
VRE, cependant il est recommandé dans les climats où la température extérieure demeure sous -25 °C (-13 °F)
(24 heures par jour), durant plusieurs jours d'affilée, combinée à un taux d'humidité intérieur de 40% et plus.
VO0190
Relier le boyau de plastique au raccord de drain
interne situé sous l'appareil, tel qu'il est illustré.
NOTE : Pour les appareils VRE, retirer le bouchon
de drain à l'extérieur de l'appareil avant
d'installer le boyau de drainage.
S
ORTIE
'
D
AIR VICIÉ
E
'
D
AIR FRAIS
18
PO
(457
)
MM
6
PI
(1,8
)
M
VD0028
ATTENTION
VD0240F
Faire une boucle dans le boyau pour retenir l'eau afin
d'empêcher que l'appareil n'aspire de mauvaises
odeurs. Raccorder le boyau au drain du sous-sol
ou à un seau.
IMPORTANT
Si un seau est utilisé pour recueillir l'eau, placer le
bout du boyau à environ 1 po du bord du seau afin
d'éviter que l'eau ne remonte dans l'appareil.
10
4
Ø
PO
(102
)
MM
NTRÉE
18
PO
(457
)
MM
E
MPLACEMENT
ALTERNATIF
C
OLLIER DE SERRAGE ET
RUBAN ADHÉSIF EN TOILE
A
TTACHE
AUTOBLOCANTE
± 1 po
6
PI
(1,8
)
M
18
PO
(457
)
MM
