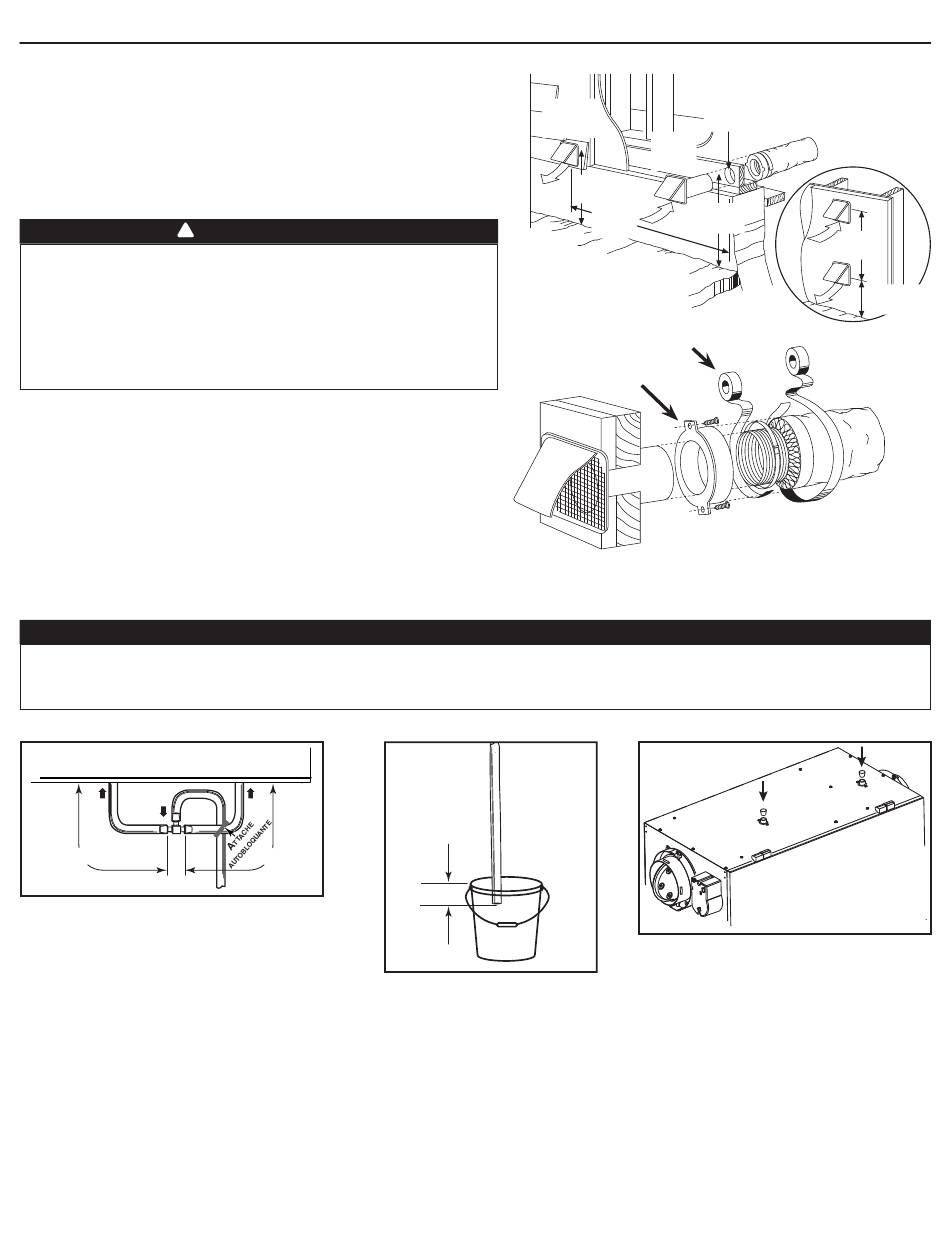

3. INSTALLATION (
3.7 I
NSTALLATION DES BOUCHES EXTÉRIEURES
Choisir un endroit adéquat pour installer les bouches extérieures :
• À une distance d'au moins 6 pieds (1,8 m) l'une de l'autre pour
éviter toute contamination
• À une distance d'au moins 18 pouces (457 mm) du sol
!
AVERTISSEMENT
S'assurer que la bouche d'entrée d'air se trouve à au moins
6 pi (1,8 m) des éléments suivants :
• Sortie de sécheuse, de fournaise haut rendement,
d'aspirateur central;
• Sortie de compteur de gaz, barbecue à gaz;
• Sortie de toute source de combustion;
• Poubelle et toute autre source de contamination.
Consulter l'illustration ci-contre pour relier le conduit isolé aux
bouches extérieures. Un « capuchon anti-rafales » devrait être
installé sur la bouche d'aspiration d'air frais dans les régions où il
tombe généralement beaucoup de neige.
3.8 R
ACCORDEMENT DU BOYAU DE DRAINAGE
Un boyau de drainage (inclus) doit être installé pour tous les appareils VRC. Il n'est pas requis pour les appareils
VRE, cependant il est recommandé dans les climats où la température extérieure demeure sous -25 °C (-13 °F)
(24 heures par jour), durant plusieurs jours d'affilée, combinée à un taux d'humidité intérieur de 40% et plus.
3.8.1 A
VRC
PPAREILS
12 po min.
VD0325F
Couper 2 sections de boyau de plastique d'au
moins 12 po de longueur et les relier à chaque
raccord de drain interne situé sous l'appareil.
Relier les 2 petites sections au raccord en
« T » et au boyau principal (tel qu'il est illustré)
pour retenir l'eau afin d'empêcher que
l'appareil n'aspire de mauvaises odeurs.
)
SUITE
12 po min.
Raccorder le boyau au drain du sous-sol
ou à un seau.
IMPORTANT
Si un seau est utilisé pour recueillir l'eau,
placer le bout du boyau à environ 1 po du
bord du seau afin d'éviter que l'eau ne
remonte dans l'appareil.
S
ORTIE
'
D
AIR
VICIÉ
18
(457
VD0028
ATTENTION
± 1 po
VD0308F
12
6
ø
PO
(152
)
MM
E
NTRÉE
'
D
AIR
FRAIS
PO
)
MM
18
PO
6
PI
(457
)
MM
(1,8
)
M
E
MPLACEMENT
C
OLLIER DE
ALTERNATIF
SERRAGE ET RUBAN
ADHÉSIF EN TOILE
C
ALFEUTRE
VD0282
APPAREILS SOLO SEULEMENT
Insérer les deux bouchons de drain (inclus
dans le sac de pièces) dans les raccords de
drain situés sur le dessus de l'appareil.
6
PI
(1,8
)
M
18
PO
(457
)
MM
