Cadel FRAME Manuel De L'installateur page 31

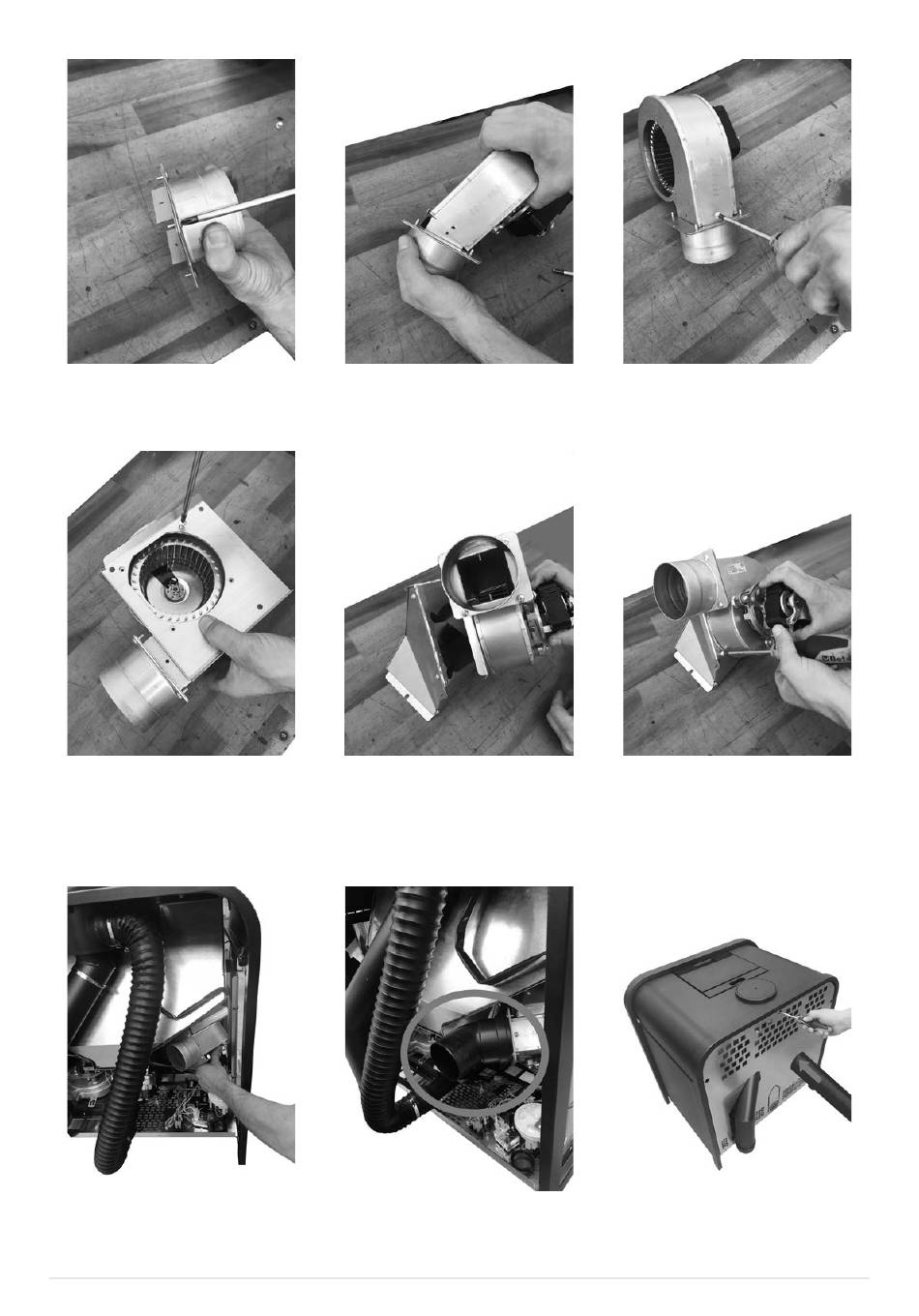

Fig. 40 - Fixer la bride au raccord
• Fixer le couvercle du carter du ventilateur comme indiqué dans Fig. 43.
• Assemblez le tout sur le carter et fixez-le à l'aide des vis (voir Fig. 44 et Fig. 45).
Fig. 43 - Fixer le couvercle
• Fixer au poêle avec les vis le carter + le ventilateur (voir Fig. 46).
• Placer le raccord à 45° au raccord du ventilateur (voir Fig. 47).
• Enlever le bouchon pré-découpé du panneau arrière du poêle.
• Fixer le panneau arrière au poêle et enclencher le tuyau pour la canalisation (voir Fig. 48).
Fig. 46 - Fixer le carter + le ventilateur au poêle
FRAME3 - FRAME3 UP - QUASIMODO3 UP - MODO AIRTIGHT
Fig. 41 - Fixer la bride + le raccord au ventilateur
Fig. 44 - Fixer le ventilateur au carter
Fig. 47 - Placer le raccord à 45°
Fig. 42 - Fixer avec des vis
Fig. 45 - Fixer avec des vis
Fig. 48 - Fixation du panneau arrière
31
