INSTALLATION GÉNÉRIQUE
26

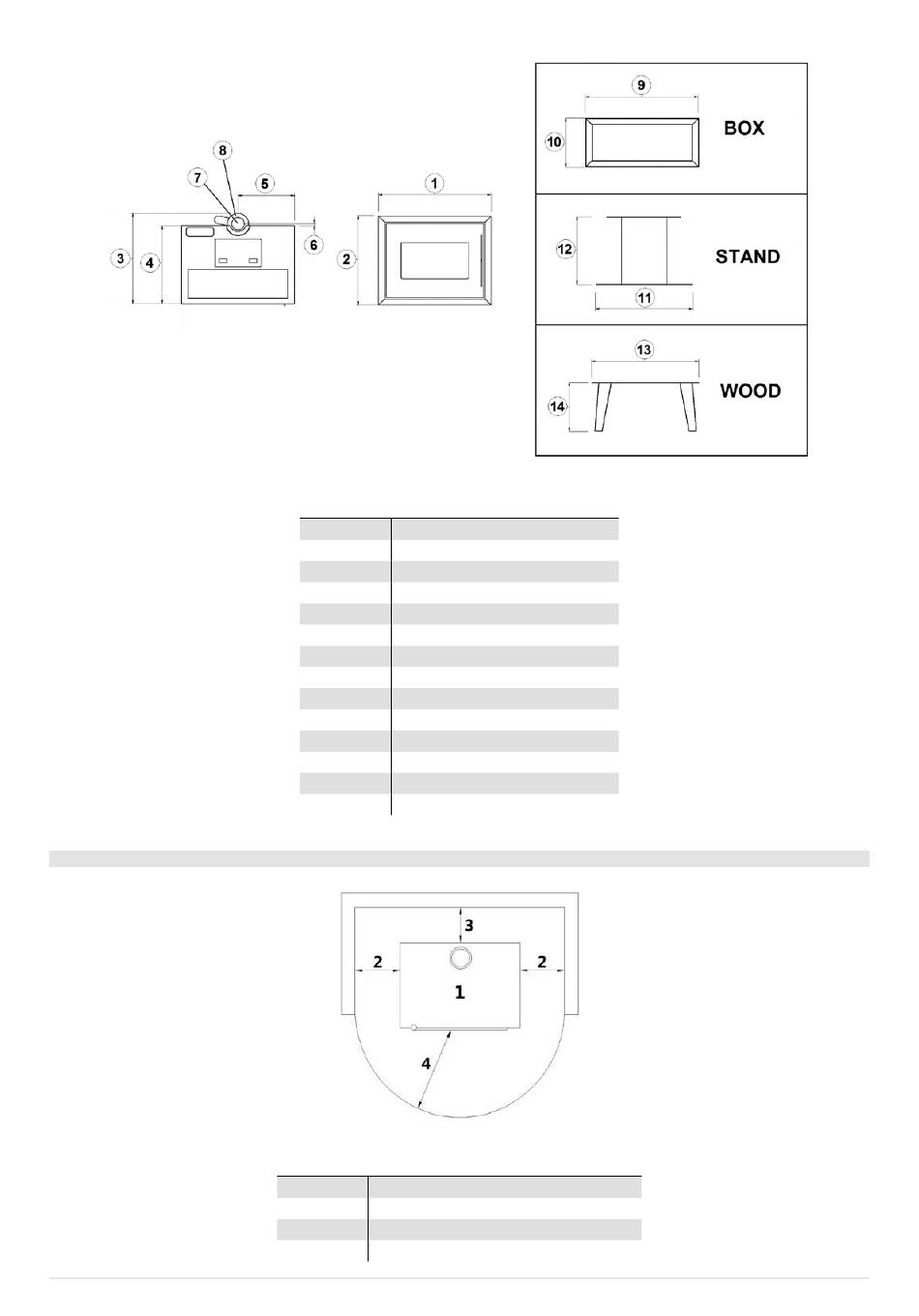

Fig. 25 - Dimensions générales: MODO AT
LEGENDA
Fig. 25
1
70 cm
2
56 cm
3
58 cm
4
42,5 cm
5
35 cm
6
10,6 cm
7
Tuyau d'évacuation d.8 cm
8
Prise d'air comburant d.13 cm
9
70 cm
10
30 cm
11
60 cm
12
42,5 cm
13
65 cm
14
30 cm
Fig. 26 - Installation générique
LÉGENDE
Fig. 26
1
Poêle
2
Distance latérale minimum = 200 mm
3
Distance arrière minimum = 200 mm
4
Distance frontale minimum = 1000 mm
FRAME3 - FRAME3 UP - QUASIMODO3 UP - MODO AIRTIGHT
