5
INSTALLATION
5.1
AVANT-PROPOS
• L' e mplacement d'installation du produit doit être choisi en fonction de la pièce, de l' é vacuation et du conduit de fumées. Vérifier
auprès des autorités locales l'existence de normes restrictives concernant la prise d'air comburant, la prise d'aération, le dispo-
sitif d' é vacuation des fumées y compris le conduit de fumées et le terminal de cheminée.
• Vérifier l'existence de la prise d'air comburant.
• Vérifier une éventuelle présence d'autres poêles ou d'appareils qui mettent la pièce en dépression.
• Vérifier, avec le poêle allumé, qu'il n'y ait pas de CO dans la pièce.
• Vérifier que la cheminée ait le tirage nécessaire.
• Vérifier que durant le trajet de la fumée, tout se produit en sécurité (éventuelles pertes de fumées et distance des matériaux
inflammables, etc.)
• L'installation de l'appareil doit permettre un nettoyage facile de ce dernier, des tuyaux de raccord des fumées et du conduit de
fumées.
• L'installation doit également permettre un accès facile à la prise d'alimentation électrique (voir BRANCHEMENT ÉLECTRIQUE
a pag. 29).
• Pour installer plusieurs appareils, il faut adapter les dimensions de la prise d'air extérieur (voir CARACTÉRISTIQUES a
pag.41).
5.2
DIMENSIONS GÉNÉRALES
24

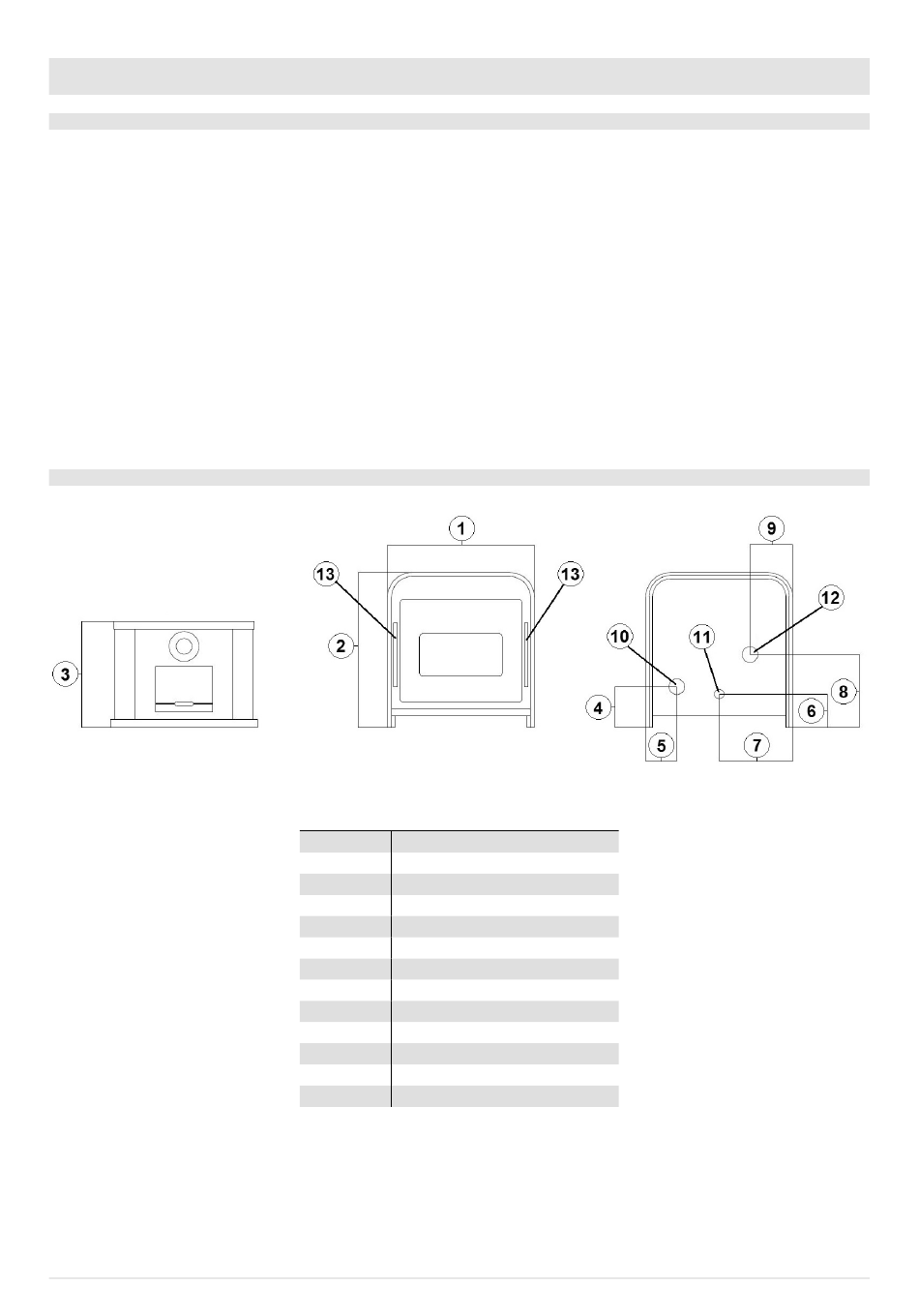

Fig. 22 - Dimensions générales: FRAME
LÉGENDE
Fig. 22
1
70,3 cm
2
78 cm
3
53 cm
4
20,3 cm
5
15,4 cm
6
16,7 cm
7
36,7 cm
8
36,4 cm
9
21,2 cm
10
Tuyau d'évacuation d.8 cm
11
Prise d'air comburant d.6 cm
12
Évacuation d'air chaud d.8 cm (optional)
13
Évacuation d'air chaud 32x2 cm
3
FRAME3 - FRAME3 UP - QUASIMODO3 UP - MODO AIRTIGHT
