5.1
Montage de l'appareil
Sites de montage possibles
L'appareil peut être monté horizontalement et verticalement dans des pupitres, armoires de
commandes et systèmes de baies de 19".
Types de montage possibles
L'appareil peut être monté de plusieurs manières.
● Montage sur des équerres d'armoires
● Montage sur un socle d'appareil
● Montage en tour : un Tower Kit peut être commandé séparément pour un montage en
● Montage avec rails télescopiques

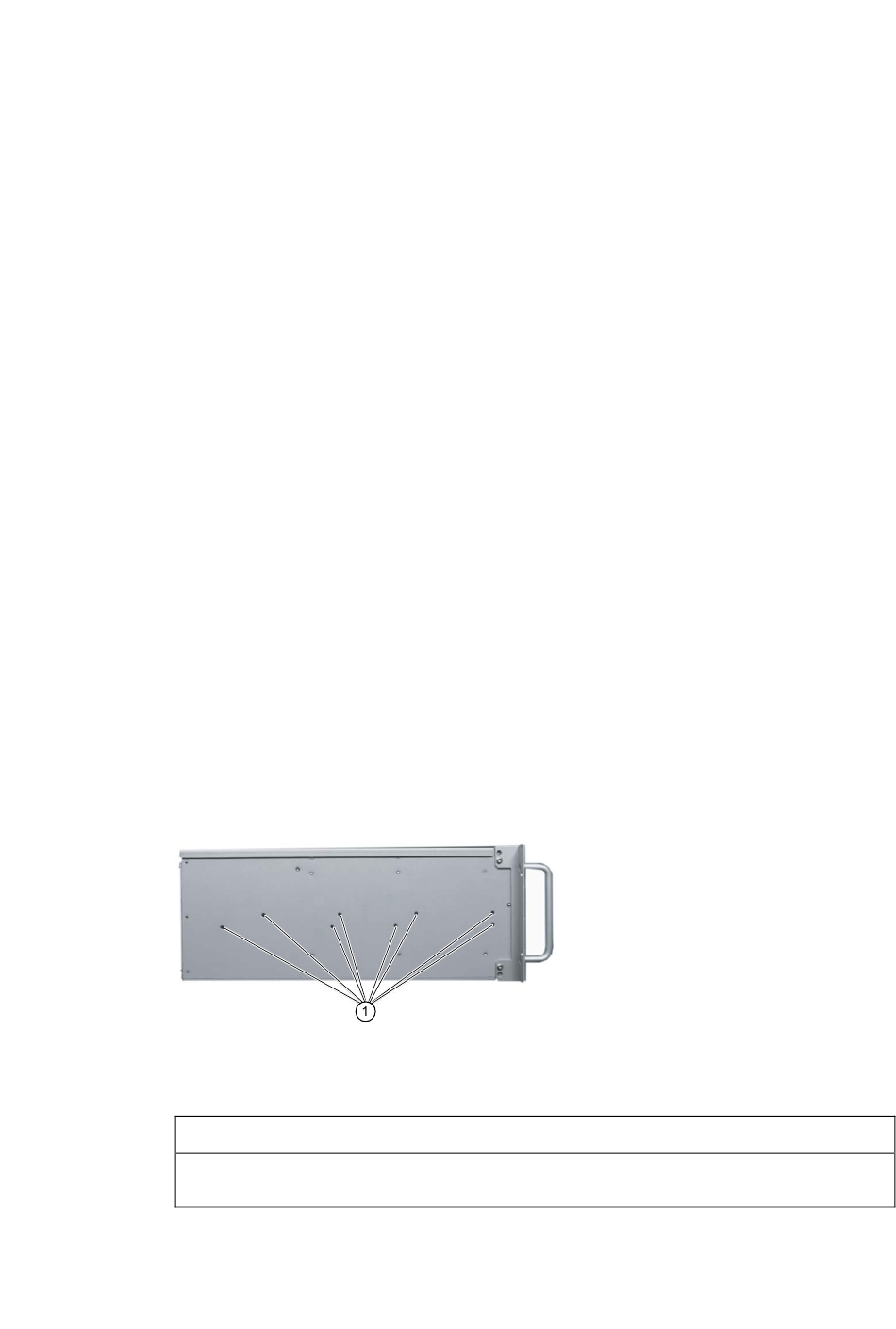

Emplacement des trous de fixation (1) pour les cornières ou rails télescopiques
PRUDENCE
Les vis de fixation des rails télescopiques ne doivent pas pénétrer l'appareil de plus de
5 mm.
SIMATIC Rack PC 547B
Instructions de service, 12/2007, A5E01127520-02
tour (non disponible dans tous les pays).
L'usage de rails téléscopiques permet de retirer entièrement l'appareil hors de l'armoire
ou de la baie.
Reportez-vous aux chapitres "Caractéristiques techniques des rails téléscopiques" et
"Schéma d'utilisation des rails télescopiques" pour des renseignements précis sur les
rails téléscopiques.
