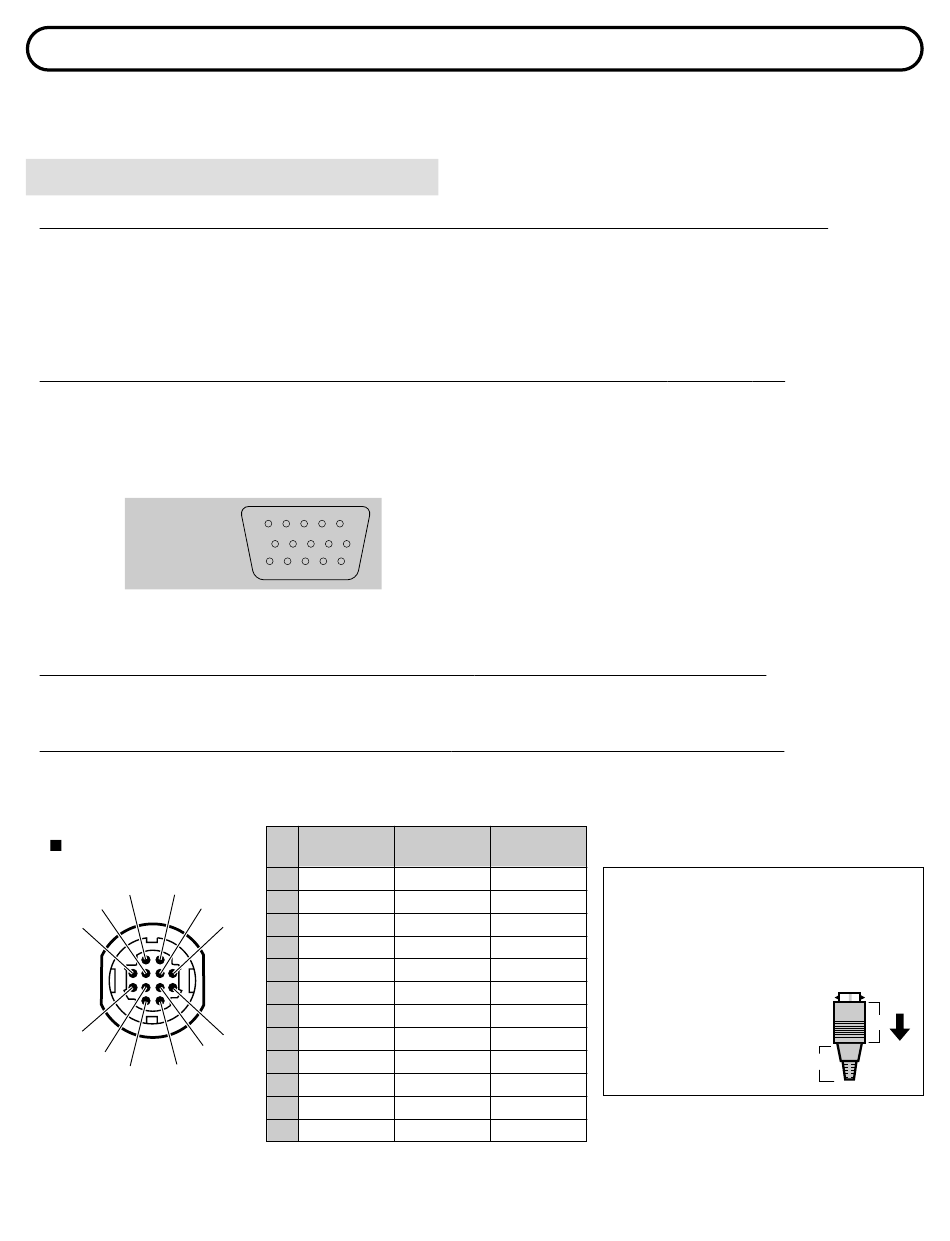

Ce projecteur est équipé de plusieurs entrées audio/vidéo incluant un connecteur HDB 15 broches (VGA) pour ordinateur, un
connecteur HDB 15 broches (VGA) pour moniteur et une entrée vidéo S-VHS.
BRANCHEMENT DE L'ORDINATEUR
BRANCHEMENT AUX CONNECTEURS D'ENTREE (1 ET 2) D'ORDINATEUR HDB 15 BROCHES
Votre ordinateur personnel peut être branché au connecteur HDB 15 broches (VGA) sur le projecteur.
¡Branchez l'ordinateur à ces connecteurs à l'aide du câble VGA et de l'adaptateur VGA/MAC (non fourni).
ATTENTION: Pour les projecteurs, le câble VGA fourni est destiné à réduire les émissions RFI (interférences de
fréquences radio). Conformément aux règlements en vigueur, il faut utiliser ce câble et ne pas le remplacer
par un autre câble.
BRANCHEMENT AU CONNECTEUR DE SORTIE DE MONITEUR HDB 15 BROCHES (VGA)
Ce connecteur sort l'information visionnée à l'écran.
Il est possible de brancher un moniteur extérieur au connecteur HDB 15 broches (VGA) sur le projecteur.
¡Branchez le moniteur à ce connecteur à l'aide d'un câble de moniteur (non fourni).
CONNECTEUR
HDB 15 BROCHES
BRANCHEMENT AUX CONNECTEURS D'ENTREE AUDIO (1 ET 2) POUR ORDINATEUR
¡Branchez les sorties audio de votre ordinateur à ces connecteurs à l'aide d'un câble audio (non fourni).
BRANCHEMENT AU CONNECTEUR MULTI 12 BROCHES (PORT DE COMMANDE) (1 et 2)
¡Pour commander l'ordinateur à l'aide de la télécommande du projecteur, branchez le port de commande de votre
ordinateur au port de commande du projecteur avec le câble de commande pour port P/S2 (fourni).
PORT DE COMMANDE
1
2
5
4
6
10
8
9
11
12
* REMARQUE: Le port RxD (5 broches sur le port série) est installé sur le connecteur du port de commande 2 seulement.
Si l'on commande le projecteur par ordinateur, il faut raccorder le connecteur du port de commande 2.
BRANCHEMENT DU PROJECTEUR
5 4 3 2 1
10 9 8 7 6
15 14 13 12 11
Port PS/2
1
––––––––
2
CLK
3
3
DATA
4
––––––––
5
––––––––
6
––––––––
7
––––––––
8
7
––––––––
9
GND
10
––––––––
11
––––––––
12
––––––––
Broche n°/Signal
1 Entrée Rouge
2 Entrée Vert
3 Entrée Bleu
4 Détection 2
5 Masse (Sync. horizontale)
6 Masse (Rouge)
7 Masse (Vert)
8 Masse (Bleu)
Port Série
Port ADB
TxD
––––––––
––––––––
ADB
––––––––
––––––––
––––––––
––––––––
*RxD
––––––––
––––––––
––––––––
READY
––––––––
––––––––
––––––––
GND
GND
––––––––
––––––––
––––––––
––––––––
––––––––
––––––––
– 10 –
Broche n°/Signal
9 Non branchée
10 Masse (Sync. verticale)
11 Détection 0
12 Détection 1
13 Synchronisation horizontale
14 Synchronisation verticale
15 Réservée
POUR DEBRANCHER LE CABLE DU
PORT DE COMMANDE
Pour débrancher le connecteur du câble
de commande suivre la méthode
ci-dessous.
1. Maintenir la portion
(A) du connecteur.
2. Tirer la portion (B)
pour débrancher.
